電感實物圖,七種常用的電感線圈，你都知道嗎？

作者：佚名文章來源：本站原創 點擊數：更新時間：2023-02-19

　　電感線圈，是由導線一圈靠一圈地繞在絕緣管上，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯。線圈的電感用L表示，單位有亨利(H)、毫亨利 (mH)、微亨利(μH)，1H=10^3mH=10^6μH。其常見的種類主要有以下七種：

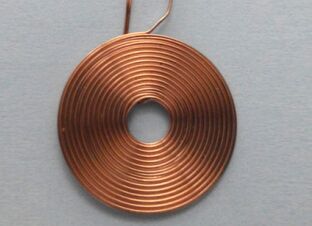

　　1、單層線圈

　　單層線圈是用絕緣導線一圈挨一圈地繞在紙筒或膠木骨架上。說白了就是一根線圈水平方向一圈一圈的繞制而成，常見的應用如：晶體管收音機中波天線線圈。

　　2、蜂房式線圈

　　如圖所繞制的線圈，其平面不與旋轉面平行，而是相交成一定的角度，這種線圈稱為蜂房式線圈。而其旋轉一周，導線來回彎折的次數，常稱為折點數。蜂房式繞法的優點是體積小，分布電容小，而且電感量大。蜂房式線圈都是利用蜂房繞線機來繞制，折點越多，分布電容越小。

　　3、鐵氧體磁芯和鐵粉芯線圈

　　線圈的電感量大小與有無磁芯有關。在空芯線圈中插入鐵氧體磁芯，可增加電感量和提高線圈的品質因素。

　　4、銅芯線圈

　　銅芯線圈在超短波范圍應用較多，利用旋動銅芯在線圈中的位置來改變電感量，這種調整比較方便、耐用。

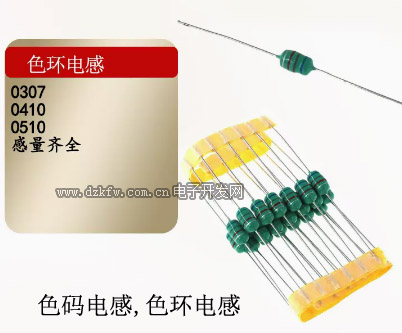

　　5、色碼電感線圈

　　色碼電感線圈是一種高頻電感線圈，它是在磁芯上繞上一些漆包線后再用環氧樹脂或塑料封裝而成。它的工作頻率為10KHz至200MHz，電感量一般在0.1uH到3300uH之間。色碼電感器是具有固定電感量的電感器，其電感量標志方法同電阻一樣以色環來標記。其單位為uH。

　　6、阻流圈

　　阻流圈，又名扼流圈，抗扼交變電流的電感性線圈。在電路中的作用是限制交流電流通過，可以分為高頻阻流圈和低頻阻流圈。其低頻阻流圈又可分為濾波阻流圈和音頻阻流圈。

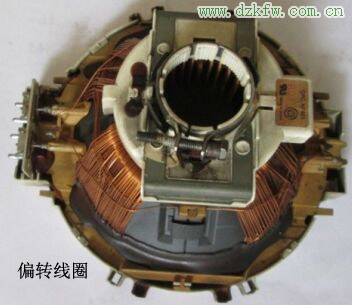

　　7、偏轉線圈

　　偏轉線圈是CRT顯像管的重要組成部件，用以實現圖像的行場掃描功能。偏轉線圈是套在顯像管的錐體部位并與基板上的掃描電路連接。常見應用：電視成像的原理普通電視的顯象管又叫陰極射線管，陰極射線管主要有五部分組成：電子槍?zhuān)D(zhuǎn)線圈，蔭罩，熒光粉層及玻璃外殼。
