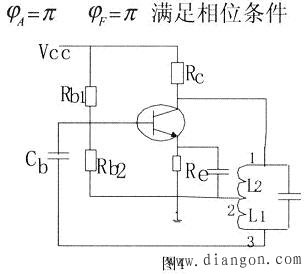

會員注冊如圖所示是一個電感三點式的振蕩電路。用同樣的方法觀察圖中的電路發現晶體管的發射極與其他兩個電極之間接的是電感，而基極與發射極之間接的是電感，與集電極之間接的是電容，滿足射同基反，也就是滿足相位條件，直流通路正常，在幅度條件滿足的情況下可以進行正弦波振蕩。用相位條件來判別可得到：
觀察圖，電感三點式電路中選頻網絡的2端是電感與電感的結點，1和3端是電感與電容的結點，所以分析電感三點式振蕩電路的相位條件時只需要看選頻網絡的2端是否直接或者通過一電阻與發射極(或者場效應管的源極)相連，1和3端是否直接或者通過一電阻與基極和集電極相連。這與電容三點式的振蕩電路判別方法相同。
三點式振蕩電路是正弦波發生電路的一種，它與所有的正弦波振蕩電路一樣要遵守正弦振蕩的條件，這里只是將它的相位條件變換為學生便于接受的形式。射同基反是在長期的教學中發現的規律，用它來分析三點式振蕩電路能否振蕩可以回避電路的組態，對學生來說判斷是否滿足射同基反要比判斷是否滿足相位條件簡單得多。
