會員注冊近年來，全國很多城市都實行了平、谷分時電價，這一政策的受益者正是采暖用戶。每年從l1月1日起至次年3月31日止的4個月，電采暖用戶可享受低谷時段，即晚22時至次日6時電價50％的優惠，此間生活用電一律按居民生活電價50％計算。采用儲熱電暖器，每晚10時自動開啟，散熱的同時儲存熱量，次日6時自動斷電，開始將夜里儲存的熱量釋放出來，白天不再耗電。目前，絕大多數電采暖用戶仍采用直熱式電暖氣，沒有儲熱功能。專家對這種現狀表示擔憂，并建議用戶改用儲熱式電暖氣，不僅可以不在用電高峰期“爭電”，而且可以最大限度享受低谷電價優惠，達到雙贏。

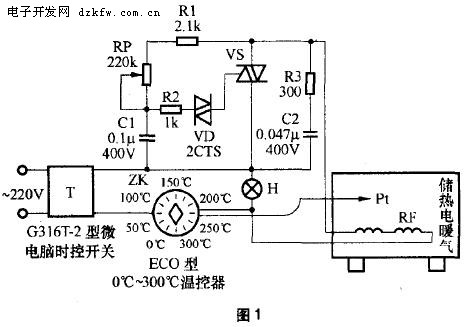

儲熱電暖氣的控制原理如圖1所示。圖中，由時間控制開關T與溫度控制器ZK構成輸入溫度控制電路。T是一臺G316T-2型微電腦時控開關，工作電壓為220V/50Hz，額定電流25A，由人工進行分段時間設定，以控制儲熱電暖氣的通電時間與斷電時間，具有控制準確可靠、操作方便、使用壽命長等特點。ZK是ECO型0℃～300℃溫度控制器，將其溫度傳感器Pt置入儲熱電暖氣的儲熱磚中，調節轉換開關ZK至設定溫度值處，電源指示燈H點亮。而由R1、RP、C1、R2、VD及VS構成輸出控制電路。利用相位控制改變晶閘管VS的導通角，可以實現無級調溫。電阻R1， 電位器RP、電容C1組成移相電路，R2為晶閘管VS觸發的限流電阻。電流經R1、RP向C1充電，晶閘管VS的導通角由C1的充電時間常數決定，改變RP可改變C1的充電時間常數，即改變了VS的導通角，也就改變了負載儲熱電暖氣電加熱管RF上的端電壓，從而改變了RF電流的大小。
圖1中元器件RF為干燒型電加熱管(220V／1500W)，置入由輕質耐火保溫磚制成的保溫層中。儲熱電暖氣外殼由1mm厚的不銹鋼板制成，裝配時，在保溫磚外層與鐵箱體間加一層巖棉保溫層。雙向晶閘管VS采用塑封25A/600V并安裝鋁質散熱器。本例是用1500W 的儲熱電暖氣，可供居室面積為14m ～16m 取暖，室溫16℃～22℃任意可調，如果居室面積大，可選擇2000W、2500W或3000W等功率的儲熱電暖氣。

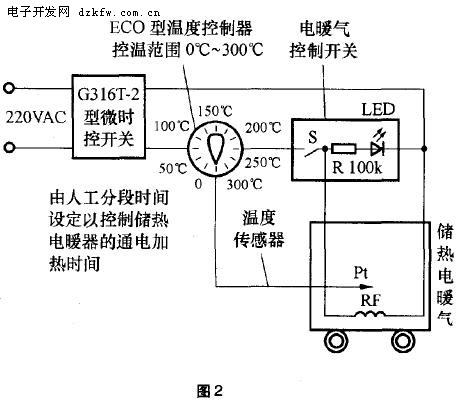

自制儲熱電暖氣第二種方法如圖2所示。第二種方法比第一種制作方法簡單，使用電氣元器件少，容易制作，使用效果基本相同。
工作原理：
開啟G316T-2型微電腦時控開關，由人工分級時間設定以控制儲熱電暖氣RF的通電加熱時間(如設定當日晚22時至第二日早6時為儲熱電暖氣加熱時間)，順時針旋轉ECO溫度控制器轉盤至設定溫度值(如80℃)，閉合電暖氣控制開關S，儲熱電暖氣電加熱管RF通電加熱，同時信號指示燈LED點亮。儲熱電暖氣內的輕質耐火保溫磚開始儲存熱量并向外放熱，當儲熱電暖氣內保溫磚的溫度達到溫控器的設定溫度值時，傳感器Pt測得的溫度值轉換成機械能，使溫控器ECO的觸點斷開，電加熱管RF斷電停止加熱，LED熄滅。在G316T-2型微電腦設定的工作時間內處于恒溫工作狀態，當儲熱電暖氣內溫度降低時，ECO溫控器又接通，RF通電加熱，LED點亮⋯⋯ 。如此反復，使RF處于恒溫狀態。
當電暖氣的工作時間到達次日早6點時，G316T-2型微電腦時控開關輸出斷電，使電暖氣停止工作， 而儲存的熱量開始逐漸向外釋放，供全天候取暖之用。關于使用儲熱電暖氣取暖的效果，沈陽晚報 2004年10月12日曾作過詳細報道，此文報道說：“專家算了一筆賬，如果采用蓄能式電暖氣，一個采曖期內的采暖費若折合為室內面積計算，每平方米最多需12元。遠低于傳統供暖方式所需采曖費用，而采用直暖式電暖氣，每平方米價格接近30元。”
儲熱式電暖氣自制方法：
電熱管RF可在電子市場買到380V/1500W 的，將它降格使用到220V的電暖氣上，形狀有“U”型或“M”型，本文采用“M”型的。耐火磚采用輕質耐火保溫磚，每塊1.5kg，磚輕而軟易刻槽尺寸為235mm×120mm×65mm。儲熱電暖氣的機箱(外殼)是購買上海紅心電器廠和上海正寶電器公司出品的220VA 、1500W ～2000W 的電熱器，外部尺寸為600mm×650mm×180mm，拆除機內電爐絲。
制作時，首先取4塊耐火磚平鋪成長方形，將“M”型電熱管放在磚上，按電熱管的形狀刻好槽，放入電熱管，再用另外4塊重疊壓上，用鐵絲將8塊磚固定住，電暖氣機芯就算做好。再將機芯放入機箱中，首先在機箱底部放入兩塊耐火磚，將機芯放在上面，再在機芯上部放人兩塊磚，整個機箱內放入12塊耐火磚，重量18kg。在機芯最上端的磚上，平鉆一個4mm的圓孔，深240mm用來插測溫探頭。然后接好控制電路，一臺儲熱電暖氣就制作成功了。制作一臺儲熱電暖氣的材料費只需200元，而購買同容量的儲熱電暖氣則需2000元。
自己制作儲熱電暖氣安全用電十分重要，因為耐火磚是絕緣的，安裝時將電熱管的引線套上耐火耐熱絕緣臘布套管，機箱接好地線。做好防火和防漏電，即可安全使用。
