會員注冊市場上盛行的電子高壓滅蚊手拍（簡稱“電蚊拍”），以其實用、滅蚊效果好、無化學污染、安全衛生等優點，普遍受到人們的歡迎。其實這種電滅蚊拍線路簡單，具有一定電子制作能力的青少年朋友，在業余條件下就能夠仿造出來，而且造價僅為市售成品價格的1/3至1/5。
現在正是蚊子猖狂的夏天，同學們放暑假有的是時間，何不馬上行動起來自己動手制做一把“電蚊拍”？有了它，保管讓家中的蚊子死個光，全家人安安穩穩睡好覺！
一、工作原理

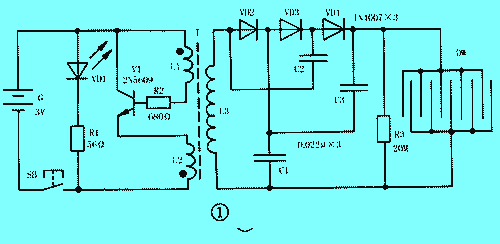

電蚊拍的電路如圖1所示，它主要由高頻振蕩電路、三倍壓整流電路和高壓電擊網DW三部分組成。
當按下電源開關SB時，由三極管VT和變壓器T構成的高頻振蕩器通電工作，把3V直流電變成18kHz左右的高頻交流電，經T升壓到約500V（L3兩端實測），再經二極管VD2～VD4、電容器C1～C3三倍壓整流升高到1500V左右，加到蚊拍的金屬網DW上。當蚊蠅觸及金屬網絲時，蟲體造成電網短路，即會被電流、電弧殺灼或擊暈、擊斃。
電路中，發光二極管VD1和限流電阻器R1構成指示燈電路，用來指示電路通斷狀態及顯示電池電能的耗損情況。
二、元器件選擇
晶體管VT選用2N5609型硅NPN中功率三極管，亦可用8050、9013型等常用三極管代替。VD1用φ3mm紅色發光二極管，VD2～VD4用1N4007型硅整流二極管。
R1～R3均用RTX-1/8W型碳膜電阻器。C1～C3一律用CL11-630V型滌綸電容器，SB用6mm×6mm立式微型輕觸開關。G用5號干電池兩節串聯（配塑料電池架）而成，電壓3V。
高頻變壓器T須自制：選用2E19型鐵氧體磁芯及配套塑料骨架，L1用φ0.22mm漆包線繞22匝，L2用同號線繞8匝，L3用φ0.08mm漆包線繞1400匝左右。注意圖中黑點為同名端，頭尾順序繞，繞組間墊一、二層薄絕緣紙。
三、制作與使用

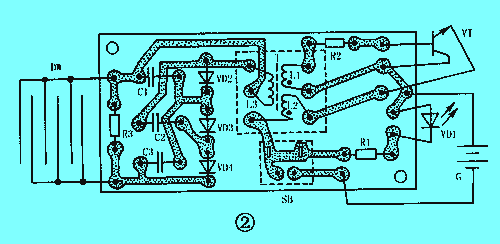

圖2所示為該電蚊拍的印制電路板焊接圖。印制電路板最好采用環氧基質單面銅箔板制作，實際尺寸約為56mm×28mm。

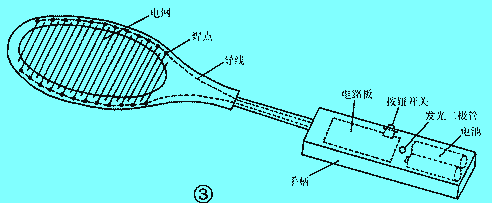

整個電蚊拍可用舊的非金屬羽毛球拍作骨架組裝。拆掉羽毛球拍上原有的網線和手柄，按圖3所示用φ1mm左右鍍鋅鐵絲在球拍上平行布線，間距不大于4mm。兩組網線可有意布在不同平面上，這樣可避免因人手誤碰網線而發生的電擊現象，但對電擊蚊蠅效果無影響。另用180mm×35mm×20mm塑料盒或φ35mm×180mm硬塑料管加工制成手柄，將電路板、電池架裝入，并在合適位置處開孔固定按鈕開關SB和發光二極管VD1。最后用熱熔膠固定網拍，把網拍兩電極引線焊在電路板上R3兩端即成。只要焊裝正確無誤，無須任何調試便可投入使用。
使用時，手握網拍把柄，按下按鈕開關，像使用普通蚊蠅拍一樣揮拍，讓網面觸及飛動的蚊子（或蒼蠅、飛蛾），即可迅速將其擊斃。該電蚊拍耗電省，工作電流實測約120mA左右，每換一次新電池可使用數月。由于其輸出功率有限（瞬間短路電流實測≤1.5mA），故對人及寵物絕對安全。當人體不慎觸及網面時，僅會發生局部短暫麻刺。但注意不要在嚴禁煙火的場所或水中使用。當網面上粘有殘余蟲骸時，可用毛刷清除或直接抖落，勿用濕布或水擦洗，必要時可用棉花浸酒精清擦。
