會員注冊目前照明設備一般采用傳統的定時控制和人工控制兩種方式。這兩種控制方式效率低下、可靠性低、能源浪費嚴重。有些地方的照明設施采用聲控, 此種方式的缺點是任何的聲響都可以使照明設施啟動。這在一定程度上也造成了浪費, 同時還減少了燈具的壽命。當人們因公務暫離、開會和休息, 辦公室的照明也會造成大量的電力浪費。智能照明系統, 在辦公室應用中, 可節能 40 % ~ 60 %; 在大型倉庫中, 可節能 70 %。同時, 合適的照度也將提高人員的工作效率。
1、系統組成及工作原理
( 1)系統組成
該系統由兩部分組成: 探測系統和控制系統。
探測系統由主動、被動熱釋電紅外探測器和光亮度探測器組成。光亮度探測器由光敏電阻及放大器組成。

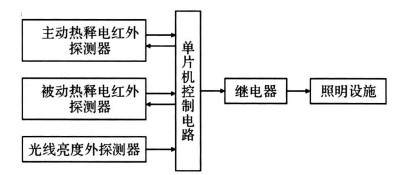

系統框圖如圖 1所示。
圖 1 系統組成框圖。
( 2)工作原理
光亮度探測器對室內亮度進行檢測, 若亮度下降到設定閾值( 300 l x ), 則通知單片機打開紅外探測器電源。被動紅外探測器若探測到人體進入室內信號,放大并輸入到單片機主控電路, 單片機得到有效信號后, 立即發出繼電器閉合信號, 接通照明電路, 并且使該信號延遲一段時間 T。同時啟動主動紅外探測器轉動掃描, 掃描周期< T。如果在 T 時間內某區域的主動探測器探測到了人體信號, 放大并輸入到單片機, 單片機將觸發輸出延時 T, 使該區域的繼電器保持閉合, 該區域保持照明。無論人是否走動, 主動探測器不斷掃描人體信號, 延時不斷被觸發, 照明保持。當室內無人時, 所有燈關閉。

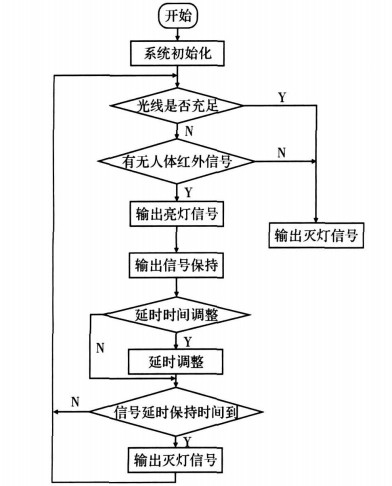

系統主程序流程如圖 2所示。
圖 2 主程序流程圖。
2、光照度的檢測
光照度是指落在表面單位面積上的光照總量或光通量。它由符號 E 表示。計量單位是勒克斯 ( 1x )。
1 1x= 1流明 /平方米( l m /m2) , 光照度是對被照地點而言的, 但又與被照射物體無關。一個流明的光, 均勻射到 1 m2的物體上, 照度就是 1 1x。
照度檢測電路如圖 3所示。
圖 3 照度檢測電路圖。
采用光敏電阻對室內光強進行檢測如圖 3所示,由 R 22與 RW 7的分壓值確定光照強度的閾值, 送入比較器 LM339同相輸入端, 將光敏電阻的分壓值接入LM339的反相輸入端, 當光照強度逐漸減弱時, 光敏電阻阻值增大, 輸入比較器反相端的電壓隨之增加, 若超過所設閾值則比較器輸出低電平通知單片機。
3、結束語
本文提出了智能照明的應用。雖然智能照明還沒有普及, 但對智能照明技術的研究已很普遍。相信, 隨著科學技術的快速發展, 照明技術的進一步成熟, 該照明設施的成本會降低, 具有較好的應用價值。
