會員注冊電路工作原理

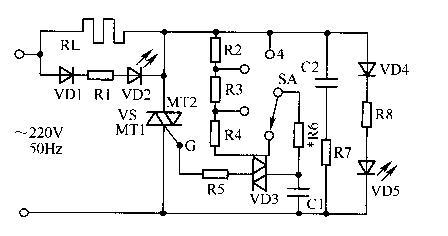

電路原理圖如圖1所示。調節波段開關SA的擋位，可以改變電容C1的充放電速率。利用C1兩端交流電壓通過雙向觸發二極管VD3去觸發雙向晶閘管VS導通、并改變了VS的導通角，使負載RL兩端交流電壓隨之發生變化。
發光二極管VD2、VD5作為信號指示，由于導通角不同，發光亮度各異。SA置于“1”擋，VD5顯示；SA置于“4”擋，則VD2顯示；R5是限流電阻，用來保護VS。電阻R7、電容C2為吸收回路，用來吸收SA在選擋時所產生的干擾脈沖，否則在SA選擋過程中將對電視機、音響及其他電聲器件產生一定的干擾；
元器件選擇
電容C1選用0.1uF/160V，C2選0.022uF/400V(滌綸電容器)。電阻R1為56kΩ、1/2W，R2為39kΩ、1/4W，R3為27kΩ、1/4W，R4為2kΩ、1/4W，R5為47Ω、1/2W，R6為100kΩ、1/2W(可變)，R7為300Ω、1/4W，R8為43kΩ、1/2W。二極管VD1、VD4用1N4004。發光二極管VD2用BT104(黃色)，VD5用BT103(綠色)。觸發二極管VD3為DB3或VR60。雙向晶閘管V5用TLC226B(3A/400V)或TLC336A(3A/600V)。波段開關SA用KZX-1-2D-11W。負載RL為交流220V/300W(電爐絲)。
制作方法與使用說明
本電路的核心器件是雙向晶閘管，因此一定要對其質量進行檢測。由于電路簡單可自行設計印制電路板。只要按圖連接無誤，不用調試便可工作。
