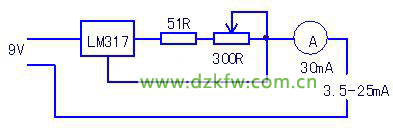

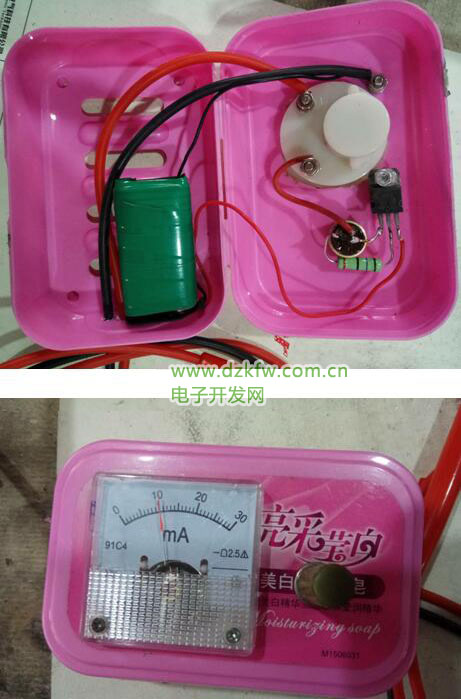

會員注冊網購了91C4型30mA指針式表頭，和WS-1型300Ω0.5W可調電位器，找出一只51Ω普通電阻，準備了9V電源和電池插座，去超市選了一款肥皂盒，測試引線采用現成的萬用表表筆。東西齊了，開始動手制作。因功耗小，LM317無須加散熱片。
試驗效果不錯。
電流信號輸入端負載電阻為250Ω或小于此值時，最好。若負載電阻偏大，為保證最大電流輸出能力，建議提高供電電壓，如采用12V或24V供電電源（9V電池兩節串聯也是好方法）。
特點：
1、電路元件小，制作簡單；
2、袖珍型，便于攜帶；
3、有電流指示，調整方便。
4、不用時無能量消耗，電池使用壽命長；
5、尚有功能擴展余地，暫時保密。
使用方法：
1、先將測試線短接，調電位器旋鈕，觀察電流表指示，應在4-20mA以內變化，此為檢測儀測試；
2、將測試線接入電流信號輸入端，調節旋鈕，送出調試設備所需電流信號。
1步驟可略，直接進入2步驟。
用途：
1、用于測驗儀表或變頻器等電器設備的的相關信號輸入電路的好壞；
2、用于安裝或維修設備的調試。
