會員注冊 可控硅是可控硅整流元件的簡稱,是一種具有三個PN 結的四層結構的大功率半導體器件,一般由兩晶閘管反向連接而成.它的功用不僅是整流,還可以用作無觸點開關以快速接通或切斷電路,實現將直流電變成交流電的逆變,將一種頻率的交流電變成另一種頻率的交流電等等.可控硅和其它半導體器件一樣,其有體積小、效率高、穩定性好、工作可靠等優點.它的出現,使半導體技術從弱電領域進入了強電領域,成為工業、農業、交通運輸、軍事科研以至商業、民用電器等方面爭相采用的元件.

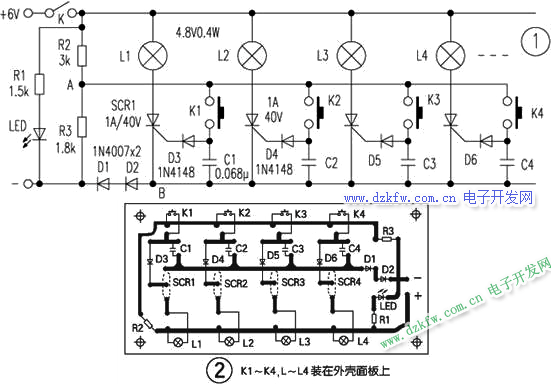

電源電路見圖１。合上電源總開關Ｋ，電阻器３ｋΩ與１．８ｋΩ分壓電路后，Ａ點電位差大概為２．２Ｖ，Ｂ點電位差為０Ｖ。節目主持人公布逐漸競答后，設某一按鍵（假定Ｋ１）按住，則相應的單向可控硅ＳＣＲ１通斷，Ｌ１亮。ＳＣＲ１通斷后，２只１Ｎ４００７二極管使Ｂ點電位差鉗位在１．４Ｖ上下，全部晶閘管負極電位差都為１．４Ｖ。當別的組再按下按鈕時，因?yàn)榻釉诰чl管開啟極上的二極管存有０．７Ｖ的損耗，故開啟極與負極間的工作電壓僅０．１Ｖ上下，這不可以使相應的晶閘管通斷，相匹配的顯示燈不容易亮。第一輪競答完畢后，節目主持人斷掉Ｋ使晶閘管關閉，隨后再合上Ｋ便可實現下一輪的競答。圖上ＬＥＤ為開關電源標示，本電源電路競答個數可隨意拓展。如需在燈亮了的與此同時發出聲音，可運用Ｂ點與開關電源負級中間的１．４Ｖ工作電壓做為歌曲ＩＣ或訊響器發出聲音的開啟工作電壓。圖２是印刷電路板圖。
試驗評價：
晶閘管選用ＭＣＲ １００－８，Ｌ１、Ｌ２、Ｌ３均選用６Ｖ小燈泡，按圖接上路線。當按住Ｋ１時，燈Ｌ１亮，但這時按住Ｋ２時，Ｌ２也亮，按Ｋ３時也一樣，不可以完成競答作用。
剖析緣故，在ＳＣＲ１通斷時，測得Ａ點電位差為２．２Ｖ，Ｂ點電位差約１．２Ｖ（因?yàn)槎䴓O管正方向損耗的離散性，二只二極管正方向損耗不夠１．４Ｖ），ＡＢ間大約１Ｖ的工作電壓，故工作電壓將會會導致ＳＣＲ２或ＳＣＲ３的通斷。因此調節Ｒ３，當Ｒ３調為１．５ｋΩ時，ＳＣＲ１通斷后，ＳＣＲ２、ＳＣＲ３均不通斷，可以完成原文中上述競答作用。
此外，在開關電源標示環路中，提議Ｒ１按以下公式計算求得：Ｒ１＝（Ｕ１－Ｕ２）／Ｉ，式中Ｕ１為電源電壓，Ｕ２為發亮二極管壓降，一般 為１．８Ｖ，Ｉ為發光二極管工作中電流量，一般 為５～１５ｍＡ，因而，圖上Ｒ１采用５ｋΩ上下為宜。
