會員注冊問題：想做一個單鍵的電子開關用于燈控，希望按下開，一直亮；再按下，關，一直滅；在開的時候長按2S以上 延時40~60秒關閉。
能不能用常見的電子元件做一個，手頭有cd4069，cd4011，cd4013，HCF4017，LM324，NE555 這些集成塊。
答：這種電路用單片機比較簡單，使用CD4013也可以做，就是外圍零件多些。

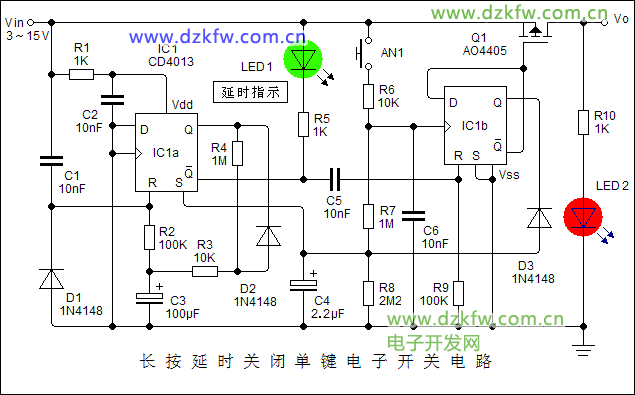

想了想，畫了個電路，就趕緊找零件實際驗證，可以滿足需要：
如果是使用鋰電池供電，R1 、C2 可以去掉不用。
LED 的限流電阻R5 、R10 要根據電源電壓的不同選擇合適值。LED1最好使用高亮發光管，LED2可以任意選擇。如果用于照明電路LED2也可以不用。
例如：單節鋰電池用1K，5V電源用3K左右，12V電源用10K。
這個電路里的零件要求不高，可以允許較大的誤差，R8可以用兩只1M電阻串聯代替。
