會員注冊PLC要實現對各接口的通斷和電平狀態信息進行識別和處理，必須把它們轉換成內部計算機可以識別的變量，這些變量稱之為寄存器。
根據不同機型的PLC，常用的寄存器
(1)輸入寄存器(X／I)——保存各輸入接口的狀態。
(2)輸出寄存器(Y／O)——保存各輸出接口的狀態。
(3)輔助寄存器(R／M)。輔助寄存器又稱中間寄存器，用于保存運算中所需要的中間變量的狀態。在PLC內起傳遞信號的作用。

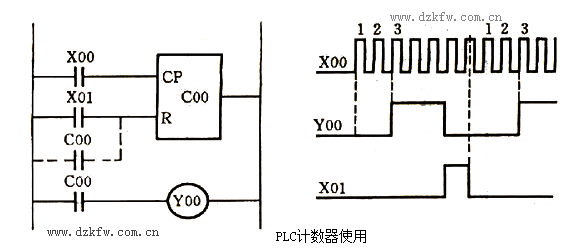

(4)計數器(C)。計數器(COUNTER，簡稱C或CNT)的符號及應用如圖5所示。
圖5 計數器 (C)
計數器有一個時鐘脈沖端(CP)，它接受PLC內各種軟繼電器送入的脈沖信號，在圖4中為輸入繼電器觸點X00，當X00由斷開到閉合，每變換一次輸入一個脈沖信號，那么，計數器就從當前值減1，直到計數器當前值為0時，計數器線圈通電，它的常開觸點閉合、常閉觸
點斷開，這些觸點都可以在PLC內選擇使用。
（5)定時器(T)。定時器(TIMER，簡寫T)的工作時間即延時時間由程序設定。定時器線圈接受到輸入信號后，按數值遞減的方式進行。當前數值變?yōu)?時進行一次輸出，即定時器常開觸點閉合。如圖6所示。

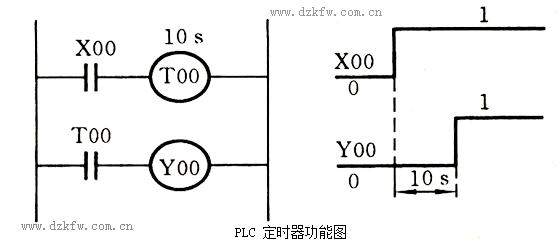

圖6 定時器功能圖
圖6為定時器功能圖，當輸入繼電器X00接受到輸入信號后，觸點X00接通，即為邏輯1狀態，定時器線圈通電開始計時，經過設定時間(圖中為10s)后，其常開觸點TOO閉合，輸出繼電器Y00線圈通電即為1狀態。

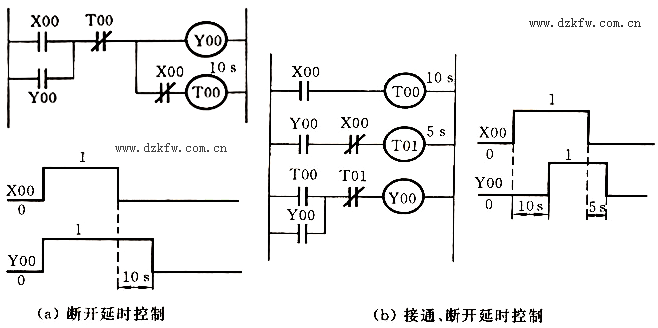

圖7 定時器的應用
圖7(a)為定時器應用于常開斷電延時的梯形圖，當輸入端有X00信號輸人時，Y00通電并經其常開觸點自保，因此為常開瞬時觸點接通。
當輸入信號X00消失時，定時器線圈TOO通電，到達設定時間后，TOO常閉觸點斷開，Y00線圈斷電。因此構成了常開斷電延時觸點。
在對某觸點即需要通電延時，又需要斷電延時，則可采用圖7(b)由兩個定時器組成的電路。此電路相當于常開通電延時閉合、斷電延時斷開觸點。由此可見，利用PLC內部繼電器組成的延時電路在選型、工藝、改裝等各方面都要比普通時間繼電器靈活方便得多。
(6)斷電保存寄存器(B／M)。PLC上電工作時，除去已閉合的輸入條件，其他寄存器的值都為0。
斷電保存寄存器除具有輔助寄存器功能外，還具有斷電保存的功能，即PLC上電時保持上次斷電時的狀態。
(7)用戶指令寄存器(P)。一般在內裝式PLC中提供，各寄存器的含義由PLC定義。
(8)CNC狀態寄存器(F)。一般在內裝式PLC中提供，各寄存器的含義由數控系統軟件定義。
(9)CNC控制寄存器(G)。一般在內裝式PLC中提供，各寄存器的含義由數控系統軟件定義。
