PLC的PLS、PLF 指令
作者:佚名 文章來源:本站原創 點擊數: 更新時間:2018-08-09
PLC的PLS、PLF 指令 |
指令助記符、名稱 |
指令助記符、名稱 |
功能 |
程序步 |
PLS上升脈沖 |
上升沿微分輸出 |
2 |
PLF下沿脈沖 |
下降沿微分輸出 |
2 |
|
當使用M1536--M3071時,程序步加1 |
指令說明 |
- 使用PLF指令時,僅在驅動輸入OFF后1個掃描周期內,軟元件Y、M動作。
- 使用PLS指令時,僅在驅動輸入ON后1個掃描周期內,軟元件Y、M動作。
|
編程
|
0 LD X000
1 PLS M0 2步指令
3 LD M0
4 SET Y000
5 LD X001
6 PLF M1 2步指令
8 LD M1
9 RST Y000 |
|

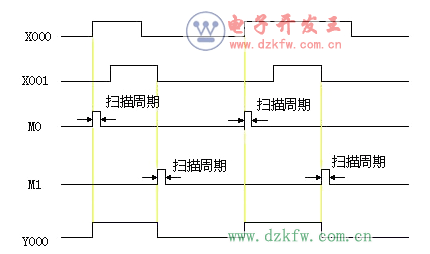

各元件的狀態圖: |
|
