會員注冊當允許輸入端EN為高電平“1”時，輸入端IN1和IN2中的整數相加，結果送入OUT中。如果該結果超出了整數（16位）允許的范圍，OV位和OS位將為“1”并且EN0為邏輯“0”，這樣便不執行此數學框后ENO連接的其他函數。IN1和IN2中的數可以是常數。整數加的表達式是：IN1+IN2 = OUT。

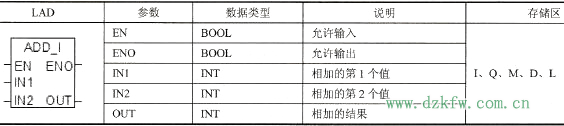

整數加(ADD_I)指令和參數見表4-44。
表4-44 整數加(ADD_I)指令和參數
整數加(ADD_I)指令和參數

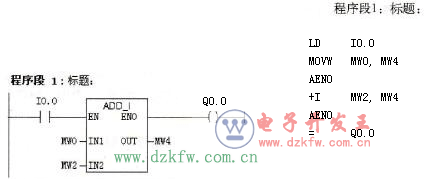

下面艾特貿易網小編用一個例子來說明整數加(ADD_I)指令，梯形圖和指令表如圖4-82所示。當I0.0閉合時，激活整數加指令，IN1中的整數存儲在MW0中，假設這個數為11，IN2中的整數存儲在MW2中，假設這個數為21，整數相加的結果存儲在OUT端的MW4中的數是32。由于沒有超出計算范圍，所以Q0.0輸出為“1”。假設IN1中的整數為9999，IN2中的整數為30000，整數相加的結果存儲在OUT端的MW4中的數是25537。由于超出計算范圍，所以Q0.0輸出為“0”。
圖4-82 整數加(ADD_I)指令示例
雙整數加(ADD_DI)指令與整數加(ADD_I)指令類似，只不過其數據類型為雙整數，在此電子開發網不贅述。
