會員注冊程序中的各種數據（如常數、十六進制數、浮點數、時間、數組等）都必須是PLC所允許的類型與可識別的格式，即：PLC對數據有“類型”與“格式”兩方面的要求。
西門子S7系列PLC根據數據的字長，允許使用的類型有基本數據、復合數據、參數三大類。
1．基本數據
基本數據是指字長在2個字（32位）以下的數據，包括二進制位( bit)、字節(Byte)、字(Word)、雙字( Double Word)，ASCII字符、整數(Integer)、雙字長整數(Double Integer)等，這些數據符合IEC 1131-3的規定。
基本數據在PLC存儲器中有固定的長度。如：二進制位為l位，字節為8位，字為16位，雙字為32位等。
當PLC使用符號地址時，在符號表或地址聲明表的“類型(Type)”欄必須填寫數據的“類型代號”，以明確所使用數據的格式與所占的字長。

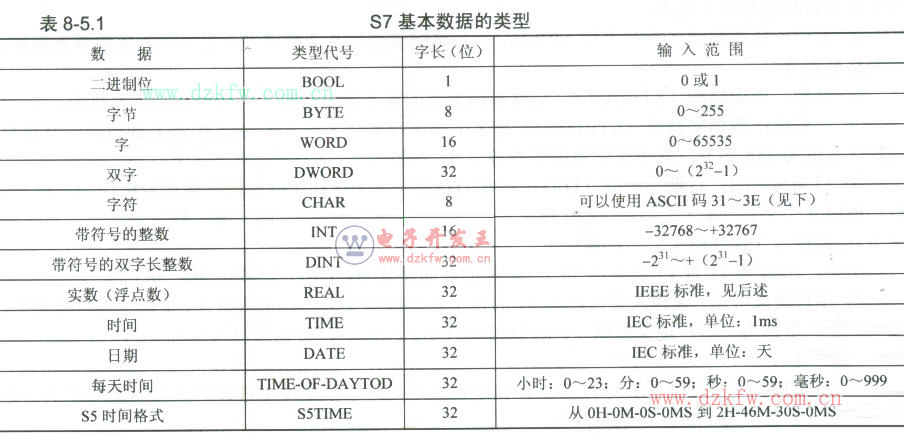

在S7系列PLC中，基本數據的數據類型代號與輸入范圍如表8-5.1所示。
表中所說的ASCII（American Strand Code for Information Interchange，美國標準信息交換編碼）是利用7位二進制(00～7F)來代表1個字符的最普遍的編碼方式，常用于串行通信。7位二進制(00～7F)與字符的對應關系見表8-5.2。S7可以使用的代碼范圍為31～7E，“DEL”（代碼7F）不可以使用。
2．復合數據
復合數據是指字長大于2個字（32位）的數據，數據可以通過基本數據組合而成。S7可以使用的復合數據包括以下幾類：
①數組：所謂數組（類型代號ARRAY），是將同類型的基本數據進行組合而形成的單元數據，如表格數據等。
②結構：所謂結構( STRUCT)，是將不同類型的基本數據進行組合而形成的單元數據。
③字符串：所謂字符串（STRING），是多個相同或不同字符（如ASCII碼）的組合。字符串的默認長度為256字節，其中2字節用于存放字頭，實際字符最大可以到254個。
④日期與時間：日期與時間( DATE-AND-TIME)用于存儲實時時間，格式為年．月，日一時一分．秒：占用4個字長（8個字節），使用BCD碼。其中，年、月、日、時、分、秒各為2位（占1個字節）：毫秒為3位（占1.5個字節）。
例如，2006年11月15日8點30分58秒的存儲格式為：06-11-15-08: 30: 58.000。
⑤用戶定義數據：編程人員可以將S7的以上各種數據類型進行重新組合，生成新的數據類型，這一數據類型稱為“用戶定義數據( User Defined Data Types)”，數據類型代號為UDT。
3．參數
在SIEMENS公司的S7系列PLC中，在邏輯塊之間進行相互傳遞的數據稱為參數。S7的參數分為“形式參數”與“實際參數”兩類。
在結構化編程時，為了使得某功能塊能夠成為可以在同- PLC循環內多次調用的通用功能塊，功能塊中所使用的信號與數據不可以是“絕對地址”或“絕對數值”，它們只能以“符號地址”或“符號數據”的形式出現。調用通用功能塊時，可以通過對這些“符號地址”或“符號數據”的不同賦值，在每次調用同一功能塊時，得到不同的結果。
被調用的功能塊中所使用的“符號”稱為形式參數(Format Parameter)，而在調用塊中對“符號”所賦予的實際地址或實際數值稱為實際參數（Actual Parameter）。

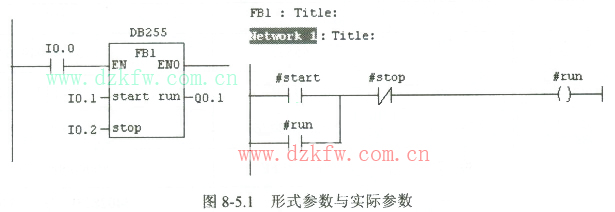

如圖8-5.1所示，圖中的start、stop、run為形式參數，而IO.1、I0.2、QO.1則為實際參數。
在每次調用功能塊前，必須用實際參數對塊中所使用的形式參數賦值。實際參數與形式參數的數據類型必須一致，例如，當功能塊中的形式參數定義的數據類型為“字( Word)”時，則賦值的實際參數必須為字格式，如MWO、IWO、QWO等，而不能用MO.1、IO.1、QO.1或MBO、IBO、QBO等進行賦值。
如圖8-5.1所示，圖中的start、stop、run為形式參數，而IO.1、I0.2、QO.1則為實際參數。
在每次調用功能塊前，必須用實際參數對塊中所使用的形式參數賦值。實際參數與形式參數的數據類型必須一致，例如，當功能塊中的形式參數定義的數據類型為“字( Word)”時，則賦值的實際參數必須為字格式，如MWO、IWO、QWO等，而不能用MO.1、IO.1、QO.1或MBO、IBO、QBO等進行賦值。
