會員注冊STEP 7安裝程序可自動完成安裝。通過菜單可控制整個安裝過程。可通過標準Windows 2000/XP/Server 2003軟件安裝程序執行安裝(如圖1所示)。

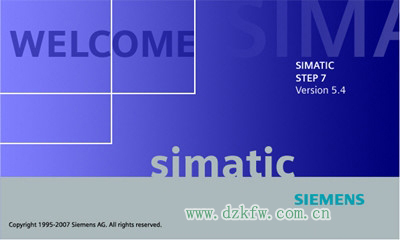

圖1 STEP 7 V5.4界面
STEP 7安裝的主要步驟為：（1）將數據復制到編程設備中；（2）組態EPROM和通訊驅動程序；（3）安裝許可證密鑰(如果需要)。
2、設置PG/PC接口
安裝STEP 7期間，將顯示一個對話框，可以將參數分配給PG/PC接口，也可以在STEP 7程序組中調用"設置PG/PC接口"，在安裝后打開該對話框。這樣可以在安裝以后修改接口參數，而與安裝無關。
如果使用帶MPI卡或通訊處理器(CP) 的PC，那么應該在Windows的"控制面板"中檢查中斷和地址分配，確保沒有發生中斷沖突，也沒有地址區重疊現象。為簡化將參數分配給編程設備/PC接口，對話框將顯示默認的基本參數設置(接口組態)選擇列表。
如圖2所示，在Windows"控制面板"中雙擊"設置PG/PC接口"，將"應用訪問點"設置為"S7ONLINE"。

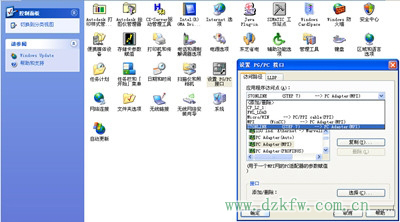

圖2 控制面板設置
在"為使用的接口分配參數"列表中，選擇所要求的接口參數設置。如果沒有顯示所要求的接口參數設置，那么必須首先通過"選擇"按鈕安裝一個模塊或協議。然后自動產生接口參數設置。在即插即用系統中，不能手動安裝即插即用CP (CP 5611和CP 5511)。在PG/PC中安裝硬件后，它們自動集成在"設置PG/PC接口"中。
具體的設置步驟和屬性如圖3～圖5所示。

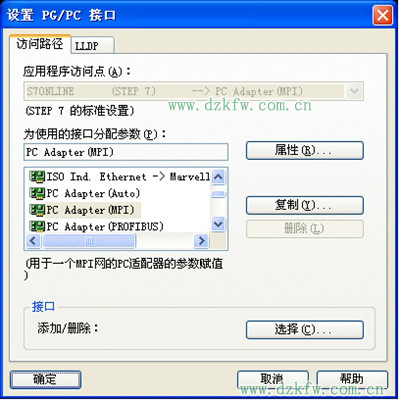

圖3 設置PG/PC接口

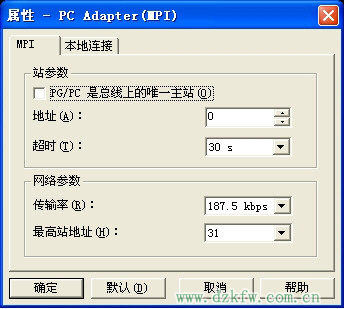

圖4 設置MPI屬性

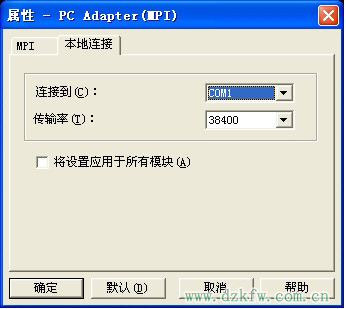

圖5 設置本地連接屬性
如果選擇具有自動識別總線參數功能的接口(例如CP 5611 (自動))，那么可以將編程設備或PC連接到MPI或PROFIBUS，而無需設置總線參數。如果傳輸率< 187.5 Kbps，那么讀取總線參數時，可能產生高達1分鐘的延遲。
對于PG/PC接口如果發生變更時，可以進行“安裝/刪除接口”操作。
3、軟件安裝過程
在安裝STEP 7后，西門子公司所有的軟件（包括S7-200和S7-300/400）自動都會歸為同一個任務欄。由于STEP 7安裝后為英語菜單，為了使用上的方便需要改成中文，選擇SIMATIC管理器中的菜單“Options”|“Customize…”；然后在Customize窗口中選擇Language為“中文（簡體）”；然后退出STEP 7軟件，重新啟動后就會看到中文界面。
