本篇文章詳細介紹了是西門子1200以太網。接下來會跟大家分享所有有關于西門子1200plc的技術資料，從零基礎開始詳細說明。

一．PROFINET 通信口：
S7-1200 CPU 本體上集成了一個 PROFINET 通信口，支持以太網和基于 TCP/IP和UDP 的通信標準。這個PROFINET 物理接口是支持10/100Mb/s的 RJ45口，支持電纜交叉自適應，因此一個標準的或是交叉的以太網線都可以用于這個接口。使用這個通信口可以實現 S7-1200 CPU 與編程設備的通信，與hmi觸摸屏的通信，以及與其它 CPU 之間的通信。
二．支持的協議和最大的連接資源
S7-1200 CPU 的PROFINET 通信口支持以下通信協議及服務
· TCP
· ISO on TCP ( RCF 1006 )
· UDP(V1.0 不支持）
· S7 通信
三．硬件版本 V4.1 支持的協議和最大的連接資源：
S7-1200的連接資源
分配給每個類別的預留連接資源數為固定值；您無法更改這些值。 但可組態 6個"可用自由連接"以按照應用要求增加任意類別的連接數。

可連接資源
● 示例1: 1 個 PG 具有 3 個可用連接資源。 根據當前使用的 PG 功能，該 PG 實際可能使用其可用連接資源的 1、2 或 3。 在 S7-1200 中，始終保證至少有 1 個 PG，但不允許超過 1 個 PG。

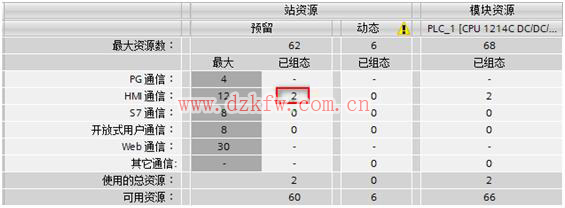

在CPU屬性>常規>連接資源顯示:

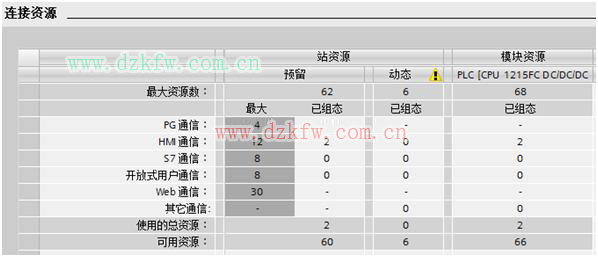

連接資源顯示
四．HMI連接資源
示例2：HMI 具有 12 個可用連接資源。 根據您擁有的 HMI 類型或型號以及使用的 HMI 功能，每個 HMI 實際可能使用其可用連接資源中的 1 個、2 個或 3 個。 考慮到正在使用的可用連接資源數，可以同時使用 4 個以上的 HMI。 HMI 可利用其可用連接資源（每個 1 個，共 3 個）實現下列功能：
· 讀取
· 寫入
· 報警和診斷
以上示例共有5個HMI設備訪問S7-1200,占用了S7-1200的12個HMI連接資源。
對于S7-1200 V4.1以上版本，有6個動態連接資源可以用于HMI連接。所以它們的最大HMI連接資源數可以達到18個。對于之前的版本只能用預留的HMI連接資源用于HMI訪問。
HMI設備占S7-1200的HMI連接資源個數
基于 WinCC TIA Portal的組態：
注："資源數（默認）"是當HMI與S7-1200在一個項目中組態HMI連接時，會占用S7-1200的組態的HMI連接個數。
如圖：示例中HMI_2 為精智面板。

HMI_2 為精智面板

HMI_2 為精智面板
這個連接個數是這個HMI設備所能占用S7-1200的最大HMI連接個數，可以作為選型參考。
· 目前Smart pannel不支持S7-1200
· 可以訪問S7-1200的HMI面板的其他信息
五．硬件版本 V3.0 支持的協議和最大的連接資源：
· 3個連接用于操作面板
· 1個連接用于編程設備（PG）與 CPU 的通信
· 8個連接用于Open IE ( TCP, ISO on TCP, UDP) 的編程通信，使用T-block 指令來實現
· 3個連接用于S7 通信的服務器端連接，可以實現與S7-200，S7-300以及 S7-400 的以太網S7 通信
· 8個連接用于S7 通信的客戶端連接，可以實現與S7-200，S7-300以及 S7-400 的太網S7 通信連接數是固定不變的，不能自定義。
注意：建立被動的TCP 、ISO on TCP 和UDP的連接時，建議使用端口范圍: 2000~5000。一些端口號和TSAP 號是受到限制不能被使用的。 下列端口號和TSAP號不能使用：
· ISO TSAP (passive): 01.00, 01.01, 02.00, 02.01, 03.00, 03.01
· TCP/UDP port (passive): 20, 21, 25, 80, 102, 135, 161, 34962 … 34964,53, 80, 162, 443, 520, 9001
六．硬件版本 V2.0~V2.2 支持的協議和最大的連接資源：
· 3個連接用于非 Comfort pannel觸摸屏或2個連接用于Comfort pannel與 CPU 的通信
· 1個連接用于編程設備（PG）與 CPU 的通信
· 8個連接用于Open IE ( TCP, ISO on TCP, UDP) 的編程通信，使用T-block 指令來實現
· 3個連接用于S7 通信的服務器端連接，可以實現與S7-200，S7-300以及 S7-400 的以太網S7 通信
· 8個連接用于S7 通信的客戶端連接，可以實現與S7-200，S7-300以及 S7-400 的以太網S7 通信
七.硬件版本 V1.0 S7-1200
· 3個連接用于非 Comfort pannel觸摸屏或2個連接用于Comfort pannel與 CPU 的通信
· 1個連接用于編程設備（PG）與 CPU 的通信
· 8個連接用于Open IE ( TCP, ISO on TCP) 的編程通信，使用T-block 指令來實現
· 3個連接用于S7 通信的服務器端連接，可以實現與S7-200，S7-300以及 S7-400 的以太網S7 通信

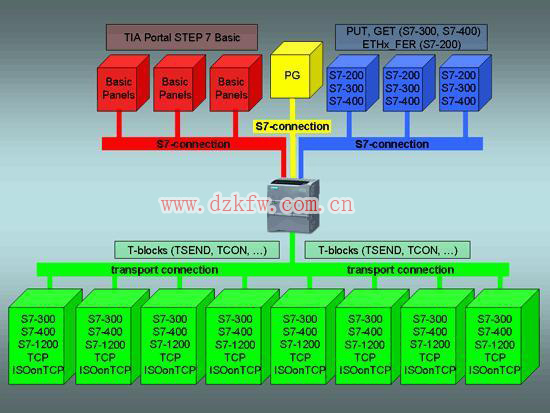

西門子1200通信實例圖
八．物理網絡連接

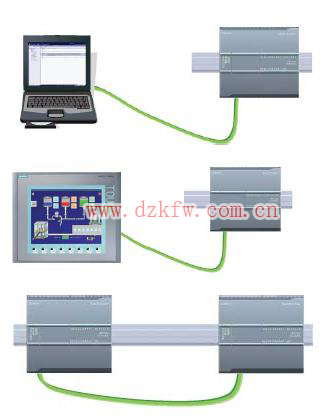

· S7-1200 CPU的PROFINET 口有兩種網絡連接方法：直接連接：當一個S7-1200 CPU與一個編程設備，或是HMI ，或是另一個PLC通信時，也就是說只有兩個通信設備時，實現的是直接通信。直接連接不需要使用交換機，用網線直接連接兩個設備即可，如圖1. 所示。

西門子1200以太網通信
圖1. 通信設備的直接連接
網絡連接：當多個通信設備進行通信時，也就是說通信設備為兩個以上時，實現的是網絡連接，如圖2. 所示。多個通信設備的網絡連接需要使用以太網交換機來實現�？梢允褂脤к壈惭b的西門子 CSM1277 的 4 口交換機連接其它 CPU 及 HMI 設備。CSM1277 交換機是即插即用的，使用前不用做任何設置。

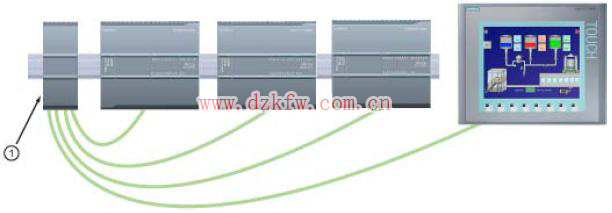

圖2. 多個通信設備的網絡連接（圖：network connection）① CSM1277 以太網交換機
PLC與PLC之間通信的過程
1. 實現兩個CPU 之間通信的步驟① 建立硬件通信物理連接：由于S7-1200 CPU 的PROFINET 物理接口支持交叉自適應功能，因此連接兩個 CPU 既可以使用標準的以太網電纜也可以使用交叉的以太網線。兩個CPU的連接可以直接連接，不需要使用交換機。② 配置硬件設備：在 "Device View" 中配置硬件組態。③ 配置永久IP 地址：為兩個CPU 配置不同的永久IP 地址④ 在網絡連接中建立兩個 CPU 的邏輯網絡連接⑤ 編程配置連接及發送、接收數據參數。在兩個 CPU 里分別調用TSEND_C或TSEND、TRCV_C或TRCV 通信指令，并配置參數，使能雙邊通信。

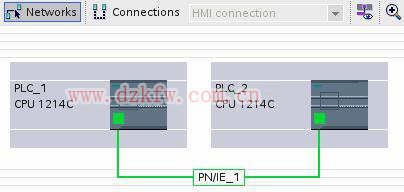

2. 配置 CPU之間的邏輯網絡連接配置完 CPU 的硬件后，在項目樹 "Project tree">"Devices & Networks" >"Networks view"視圖下，創建兩個設備的連接。要想創建PROFINET 的邏輯連接，用鼠標點中第一個 PLC 上的PROFINET通信口的綠色小方框，然后拖拽出一條線，到另外一個PLC 上的PROFINET通信口上，松開鼠標，連接就建立起來了，如圖3. 所示。

圖3. 建立兩個CPU之間的連接
