PLC的基本構成

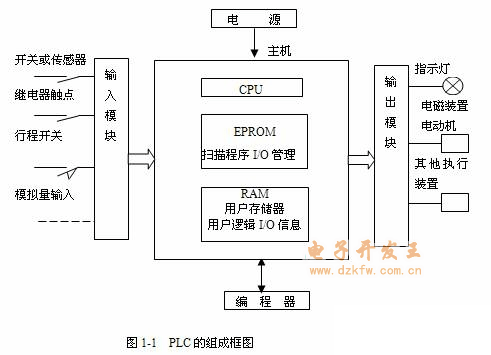

FX2N系列PLC硬件組成與其他類型PLC基本相同，主體由三部分組成，主要包括中央處理器CPU、存儲系統和輸入、輸出接口。PLC的基本結構如圖1-1所示。系統電源有些在CPU模塊內，也有單獨作為一個單元的，編程器一般看作PLC的外設。PLC內部采用總線結構，進行數據和指令的傳輸。
外部的開關信號、模擬信號以及各種傳感器檢測信號作為PLC的輸入變量，它們經PLC的輸入端子進入PLC的輸入存儲器，收集和暫存被控對象實際運行的狀態信息和數據；經PLC內部運算與處理后，按被控對象實際動作要求產生輸出結果；輸出結果送到輸出端子作為輸出變量，驅動執行機構。PLC的各部分協調一致地實現對現場設備的控制。
（1）中央處理器CPU
CPU的主要作用是解釋并執行用戶及系統程序，通過運行用戶及系統程序完成所有控制、處理、通信以及所賦予的其它功能，控制整個系統協調一致地工作。常用的CPU主要有通用微處理器、單片機和雙極型位片機。
（2）存儲器模塊
隨機存取存儲器RAM用于存儲PLC內部的輸入、輸出信息，并存儲內部繼電器（軟繼電器）、移位寄存器、數據寄存器、定時器／計數器以及累加器等的工作狀態，還可存儲用戶正在調試和修改的程序以及各種暫存的數據、中間變量等。
只讀存儲器ROM用于存儲系統程序。可擦除可編程序的只讀存儲器EPROM主要用來存放PLC的操作系統和監控程序，如果用戶程序已完全調試好，也可將程序固化在EPROM中。
（3）輸入輸出模塊
可編程序控制器是一種工業控制計算機系統，它的控制對象是工業生產過程，與dcs相似，它與工業生產過程的聯系也是通過輸入輸出接口模塊（I/O）實現的。I/O模塊是可編程序控制器與生產過程相聯系的橋梁。
PLC連接的過程變量按信號類型劃分可分為開關量（即數字量）、模擬量和脈沖量等，相應輸入輸出模塊可分為開關量輸入模塊、開關量輸出模塊、模擬量輸入模塊、模擬量輸出模塊和脈沖量輸入模塊等。
（4）編程器
編程器是PLC必不可少的重要外部設備。編程器將用戶所希望的功能通過編程語言送到PLC的用戶程序存儲器中。編程器不僅能對程序進行寫入、讀出、修改，還能對PLC的工作狀態進行監控，同時也是用戶與PLC之間進行人機對話的界面。隨著PLC的功能不斷增強，編程語言多樣化，編程已經可以在計算機上完成。
