會員注冊下面是具體的步驟：

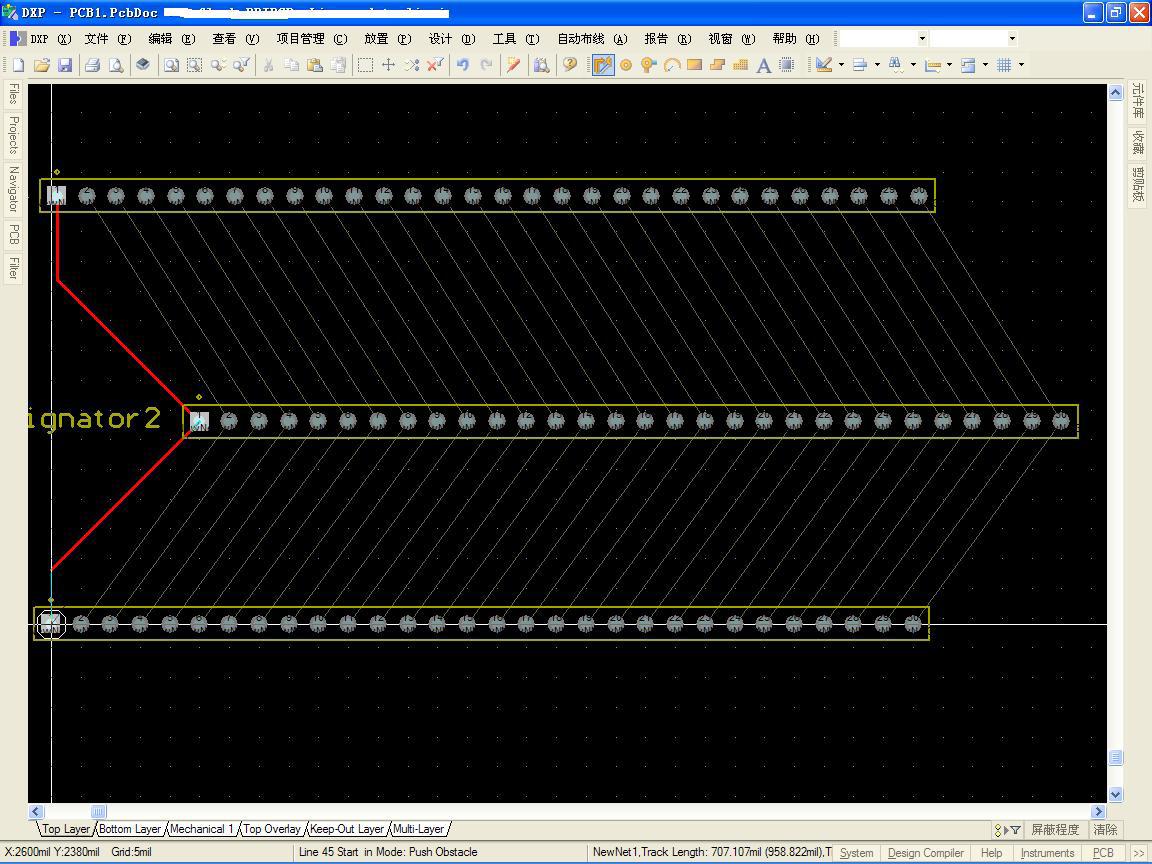

首先畫一條線。

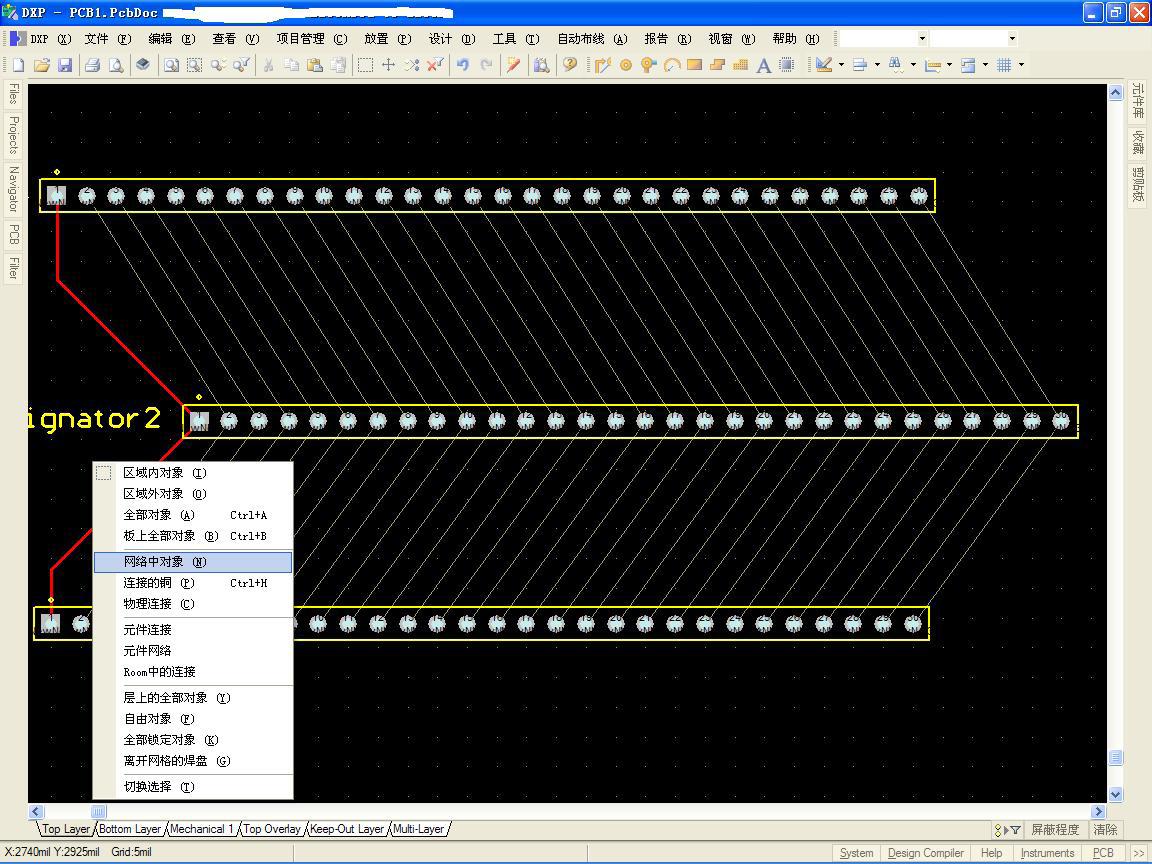

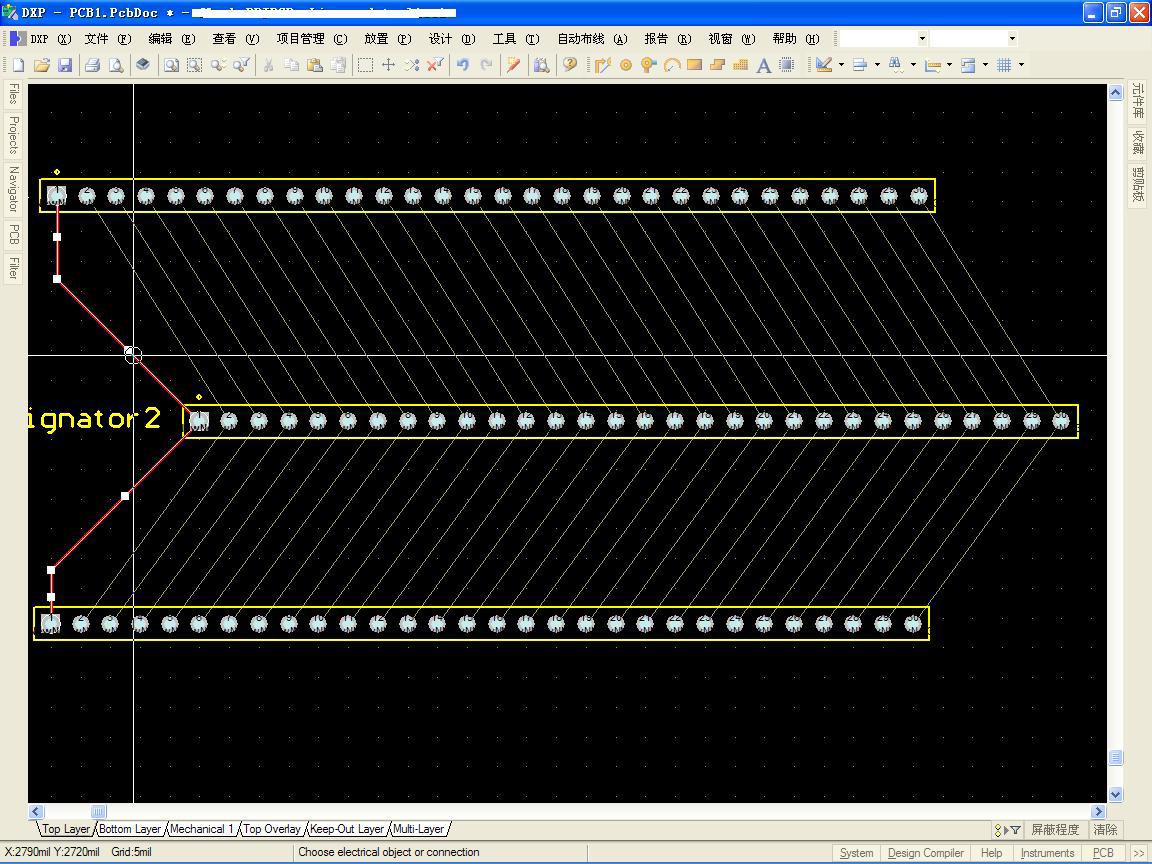

在使用快捷鍵 “S” “N” 選中網絡，如下圖

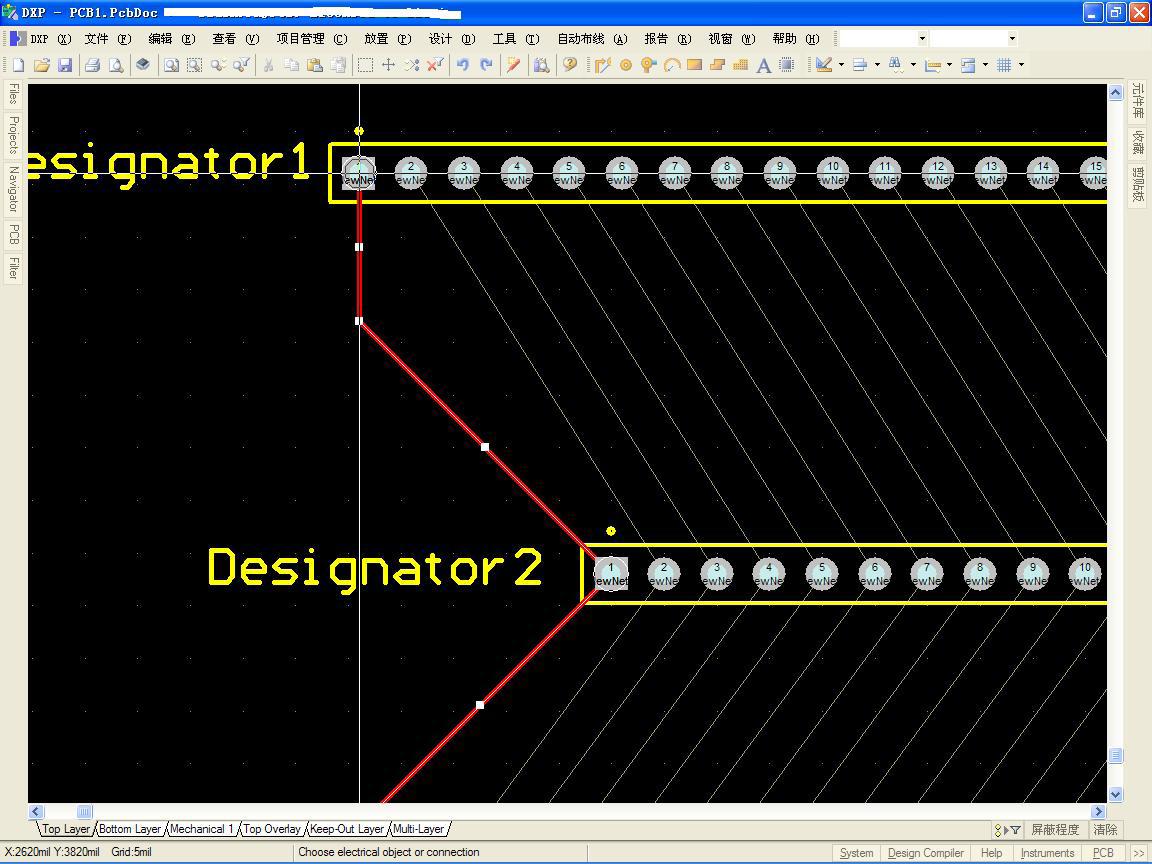

然后用快捷鍵 CTRL + C 復制 所選的線，并確定基點。
然后再“編輯”菜單里選“特殊粘貼”或者使用快捷鍵 “E” “A”調出特殊粘貼對話框 （不能使用工具條上的快捷圖標）如圖：

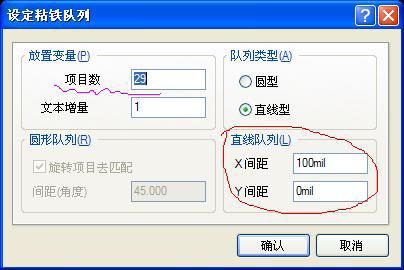

看到畫紅圈的地方嗎！一定要選中 再點“粘貼陣列” 彈出如下對話框：
項目數 填寫你要復制的總線數（一般是N-1 條，N 表示你一共有多少條總線）
在“直線隊列”中可根據你的實際情況填寫。一般來講DIP 封裝的元件管腳間的距離是100mil 。X，Y，表示你的總線是橫排還是豎排。確認吧！

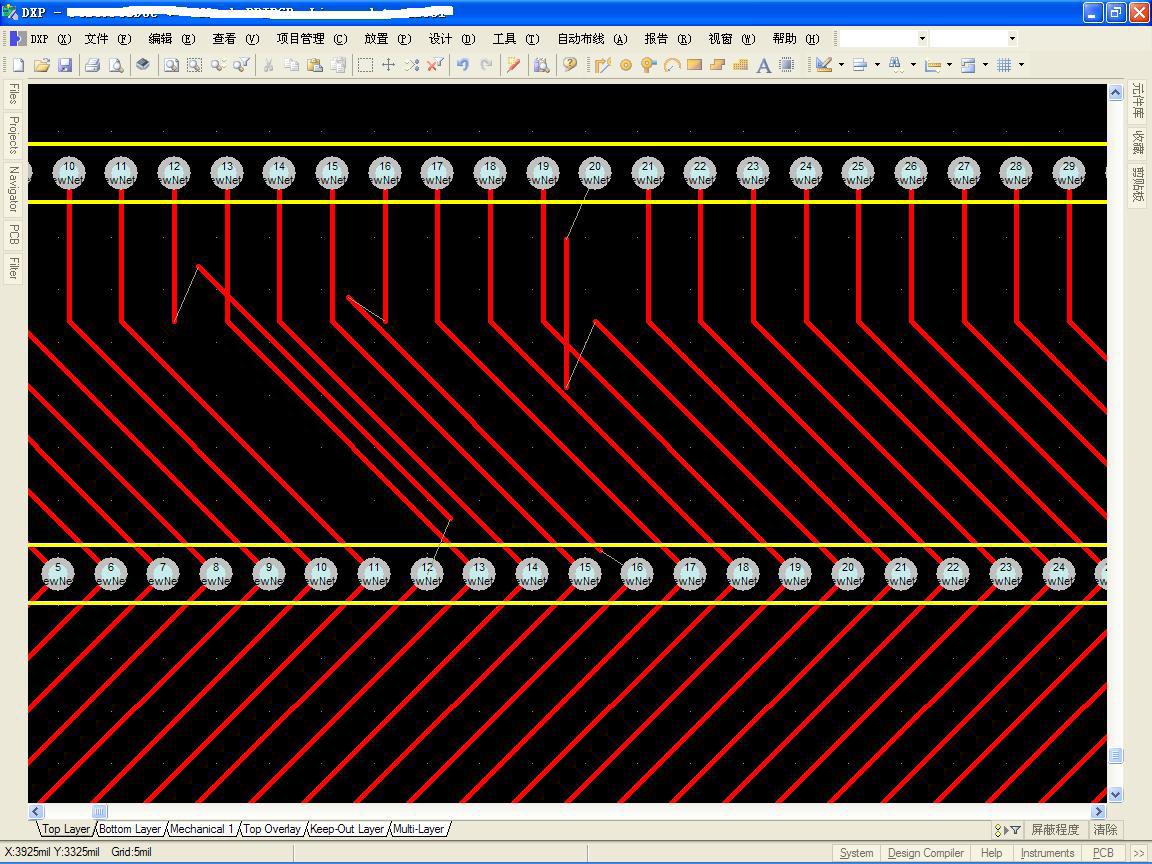

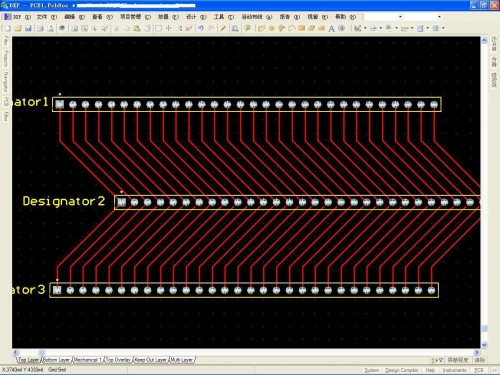

一下就完了。效果挺好
檢查一下網絡，沒問題吧，各是各的，決不影響DRC。
