對于具體的電路可以采用不同的設計規則，如果是設計雙面板，很多規則可以采用系統默認值，系統默認值就是對雙面板進行布線的設置。

本章將對 Protel DXP 的布線規則進行講解。

6.1 設計規則設置
    進入設計規則設置對話框的方法是在 PCB 電路板編輯環境下，從 Protel DXP 的主菜單中執行菜單命令 Desing/Rules ……，系統將彈出如圖6-1 所示的 PCB Rules and Constraints Editor(PCB 設計規則和約束 ) 對話框。

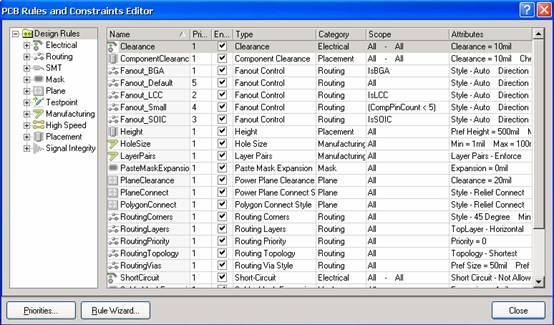

圖6-1 PCB 設計規則和約束對話框

    該對話框左側顯示的是設計規則的類型，共分 10 類。左邊列出的是 Desing Rules( 設計規則 ) ，其中包括 Electrical （電氣類型）、 Routing （布線類型）、 SMT （表面粘著元件類型）規則等等，右邊則顯示對應設計規則的設置屬性。

    該對話框左下角有按鈕 Priorities ，單擊該按鈕，可以對同時存在的多個設計規則設置優先權的大小。

    對這些設計規則的基本操作有：新建規則、刪除規則、導出和導入規則等。可以在左邊任一類規則上右擊鼠標，將會彈出如圖6-2 所示的菜單。

    在該設計規則菜單中， New Rule 是新建規則； Delete Rule 是刪除規則； Export Rules 是將規則導出，將以 .rul 為后綴名導出到文件中； Import Rules 是從文件中導入規則； Report ……選項，將當前規則以報告文件的方式給出。 圖 6 — 2 設計規則菜單

    下面，將分別介紹各類設計規則的設置和使用方法。

6.2 電氣設計規則
Electrical （電氣設計）規則是設置電路板在布線時必須遵守，包括安全距離、短路允許等 4 個小方面設置。

1 ． Clearance （安全距離）選項區域設置
安全距離設置的是 PCB 電路板在布置銅膜導線時，元件焊盤和焊盤之間、焊盤和導線之間、導線和導線之間的最小的距離。

下面以新建一個安全規則為例，簡單介紹安全距離的設置方法。

（ 1 ）在 Clearance 上右擊鼠標，從彈出的快捷菜單中選擇 New Rule ……選項，如圖6-3 所示。

圖6-3 新建規則

系統將自動當前設計規則為準，生成名為 Clearance_1 的新設計規則，其設置對話框如圖6-4 所示。

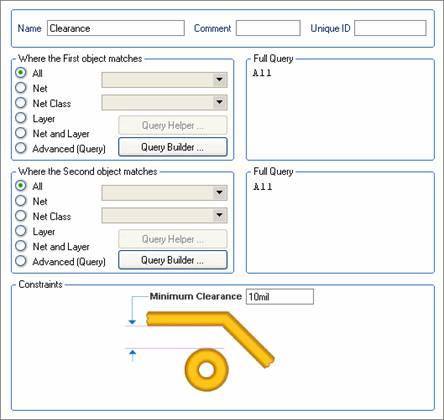

圖6-4 新建 Clearance_1 設計規則

（ 2 ）在 Where the First object matches 選項區域中選定一種電氣類型。在這里選定 Net 單選項，同時在下拉菜單中選擇在設定的任一網絡名。在右邊 Full Query 中出現 InNet （ ）字樣，其中括號里也會出現對應的網絡名。

（ 3 ）同樣的在 where the Second object matches 選項區域中也選定 Net 單選項，從下拉菜單中選擇另外一個網絡名。

（ 4 ）在 Constraints 選項區域中的 Minimum Clearance 文本框里輸入 8mil 。這里 Mil 為英制單位， 1mil=10 -3 inch, linch= 2.54cm 。文中其他位置的 mil 也代表同樣的長度單位。

（ 5 ）單擊 Close 按鈕，將退出設置，系統自動保存更改。

設計完成效果如圖6-5 所示。

圖6-5 設置最小距離

2 ． Short Circuit （短路）選項區域設置
短路設置就是否允許電路中有導線交叉短路。設置方法同上，系統默認不允許短路，即取消 Allow Short Circuit 復選項的選定，如圖6- 6 所示。

圖6-6 短路是否允許設置

3 ． Un-Routed Net （未布線網絡）選項區域設置
可以指定網絡、檢查網絡布線是否成功，如果不成功，將保持用飛線連接。

4 ． Un-connected Pin （未連接管腳）選項區域設置
對指定的網絡檢查是否所有元件管腳都連線了。

6.3 布線設計規則
Routing （布線設計）規則主要有如下幾種。

1 ． Width （導線寬度）選項區域設置
導線的寬度有三個值可以供設置，分別為 Max width （最大寬度）、 Preferred Width （最佳寬度）、 Min width （最小寬度）三個值，如圖 6-7 所示。系統對導線寬度的默認值為 10mil ，單擊每個項直接輸入數值進行更改。這里采用系統默認值 10mil 設置導線寬度。

圖6 -7 設置導線寬度

2. Routing Topology （布線拓撲）選項區域設置
    拓撲規則定義是采用的布線的拓撲邏輯約束。 Protel DXP 中常用的布線約束為統計最短邏輯規則，用戶可以根據具體設計選擇不同的布線拓撲規則。 Protel DXP 提供了以下幾種布線拓撲規則。

•  Shortest ( 最短 ) 規則設置
  最短規則設置如圖6-8 所示，從 Topology 下拉菜單中選擇 Shortest 選項，該選項的定義是在布線時連接所有節點的連線最短規則。

  圖6 -8 最短拓撲邏輯
•  Horizontal （水平）規則設置
  水平規則設置如圖6- 9 所示，從 Topoogy 下拉菜單中選擇 Horizontal 選基。它采用連接節點的水平連線最短規則。

  圖6-9 水平拓撲規則
•  Vertical （垂直）規則設置
  垂直規則設置如圖 6-10 所示，從 Tolpoogy 下拉菜單中選擇 Vertical 選項。它采和是連接所有節點，在垂直方向連線最短規則。

  圖 6-10 垂直拓撲規則
•  Daisy Simple （簡單雛菊）規則設置
  簡單雛菊規則設置如圖 6-11 所示，從 Tolpoogy 下拉菜單中選擇 Daisy simple 選項。它采用的是使用鏈式連通法則，從一點到另一點連通所有的節點，并使連線最短。

  圖 6-11 簡單雛菊規則
• Daisy-MidDriven （雛菊中點）規則設置
  雛菊中點規則設置如圖 6-12 所示，從 Tolpoogy 下拉菜單中選擇 Daisy_MidDiven 選項。該規則選擇一個 Source （源點），以它為中心向左右連通所有的節點，并使連線最短。

  圖 6-12 雛菊中點規則
•  Daisy Balanced （雛菊平衡）規則設置
  雛菊平衡規則設置如圖 6-13 所示，從 Tolpoogy 下拉菜單中選擇 Daisy Balanced 選項。它也選擇一個源點，將所有的中間節點數目平均分成組，所有的組都連接在源點上，并使連線最短。

  圖 6-13 雛菊平衡規則
•  Star Burst （星形）規則設置
  星形規則設置如圖 6-14 所示，從 Tolpoogy 下拉菜單中選擇 Star Burst 選項。該規則也是采用選擇一個源點，以星形方式去連接別的節點，并使連線最短。

  圖 6-14 Star Burst （星形）規則

3. Routing Rriority （布線優先級別）選項區域設置
該規則用于設置布線的優先次序，設置的范圍從 0~100 ，數值越大，優先級越高，如圖 6-15 所示。

圖 6-15 布線優先級設置

4. Routing Layers （布線圖）選毆區域設置
該規則設置布線板導的導線走線方法。包括頂層和底層布線層，共有 32 個布線層可以設置，如圖 6-16 所示。

圖 6-16 布線層設置

由于設計的是雙層板，故 Mid-Layer 1 到 Mid-Layer30 都不存在的，該選項為灰色不能使用，只能使用 Top Layer 和 Bottom Layer 兩層。每層對應的右邊為該層的布線走法。

Prote DXP 提供了 11 種布線走法，如圖 6 -17 所示。

圖 6-17 11 種布線法

各種布線方法為： Not Used 該層不進行布線； Horizontal 該層按水平方向布線 ;Vertical 該層為垂直方向布線； Any 該層可以任意方向布線； Clock 該層為按一點鐘方向布線； Clock 該層為按兩點鐘方向布線； Clock 該層為按四點鐘方向布線； Clock 該層為按五點鐘方向布線； 45Up 該層為向上 45 °方向布線、 45Down 該層為向下 45 °方法布線； Fan Out 該層以扇形方式布線。

對于系統默認的雙面板情況，一面布線采用 Horizontal 方式另一面采用 Vertical 方式。
