會員注冊一、解放CAl092汽車整車電氣系統電路分析

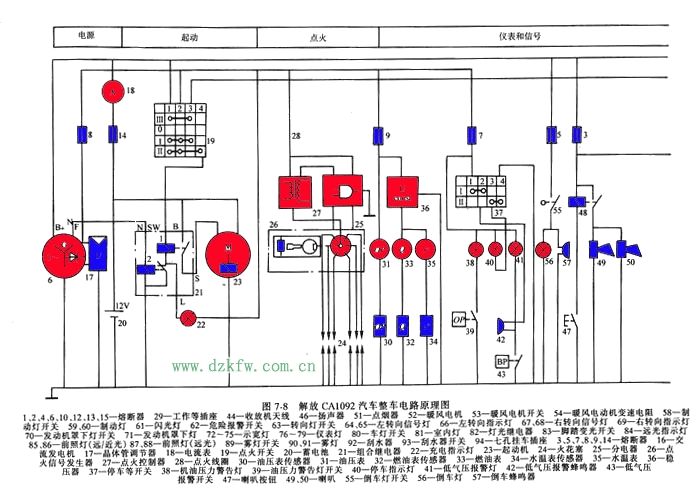

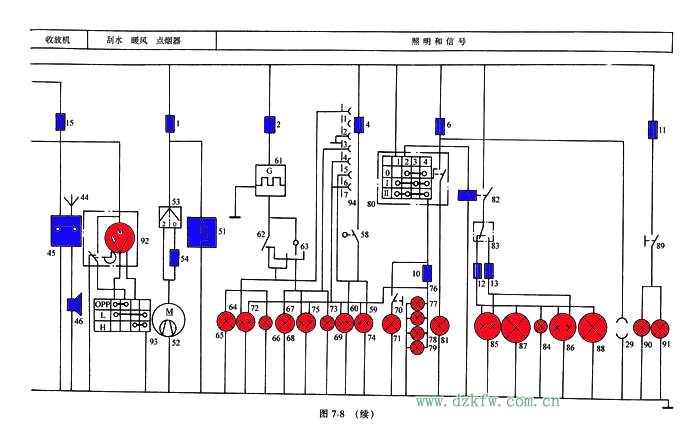

解放CAl092汽車整車電氣系統電路原理根據繪制原則分為四大系統，即電源、起動、點火系統電路；儀表、收放機及警報信號系統電路；刮水器、暖風、點煙器系統電路；照明和信號系統電路。如圖7—8所示。
1．電源、起動、點火系統電路
在該系統電路中包括：蓄電池、發電機、電壓調節器、電流表、組合繼電器、充電指示燈、點火起動開關、起動機、點火控制器、點火線圈、分電器、火花塞、熔斷器及連接導線等。其工作原理如下：
(1)起動前的功能檢查系統電路
(2)起動機系統電路
(3)點火系統電路
(4)發電機電源系統電路
(5)電流表18工作狀態分析：
①發電機給蓄電池充電時，電流表指示為正(+)，表針指示值越大，說明蓄電池虧電越多；
②在發電機還沒有工作(發動機起動時)，電流表指示為負(-)、表針指示值越大，說明著電池向外供電量越多；
③一般在正常行車時電流表的指示幾乎是零，說明整車的電源系統正常，發電機調節器及蓄電池工作狀態良好。
2．儀表、警報信號、收放機系統電路
在該系統電路中包括：熔斷器、穩壓電源、儀表、傳感器、停車燈開關、警報信號及開關、倒車警報燈及開關、喇叭、喇叭繼電器及按鈕開關、收放機及揚聲器等電氣件。其工作原理如下：
(1)儀表及傳感器系統電路
(2)警報信號系統電路
(3)收放機系統電路
(4)喇叭聲響系統電路
3．刮水器、暖風、點煙器系統電路
(1)刮水器系統電路
(2)暖風電機系統電路
(3)點煙器工作電路
4．照明和信號燈系統電路
該系統電路中包括：熔斷器、閃光器、轉向開關、危險報警燈開關、轉向燈、制動燈開關、制動燈、七孔掛車插座、車燈開關、前大燈、變光開關、燈光繼電器、霧燈開關、霧燈等電器元件。
(1)前大燈系統電路
(2)霧燈系統電路
二、上海桑塔納轎車整車電路系統電路分析
1．電源電路
桑塔納轎車的電源由容量54A·h、負極接地的12V蓄電池與整體式交流發電機并聯組成。
2．發動機點火系、儀表及起動電路
(1)點火系電路
(2)儀表與指示燈電路
(3)起動電路
3．燈光電路
(1)大燈上海桑塔納轎車采用兩燈式前大燈。
(2)小燈、尾燈、停車燈大燈
(3)報警燈和轉向燈
(4)牌照燈與霧燈大燈
(5)車頂燈與行李箱照明燈
(6)儀表板、時鐘、點煙器、除霜器開關、空調開關板照明燈
4．喇叭與冷卻風扇
5．空調系統電路
