1、  電源系

組成：由蓄電池、發電機和調節器組成。

電路：如圖1所示。

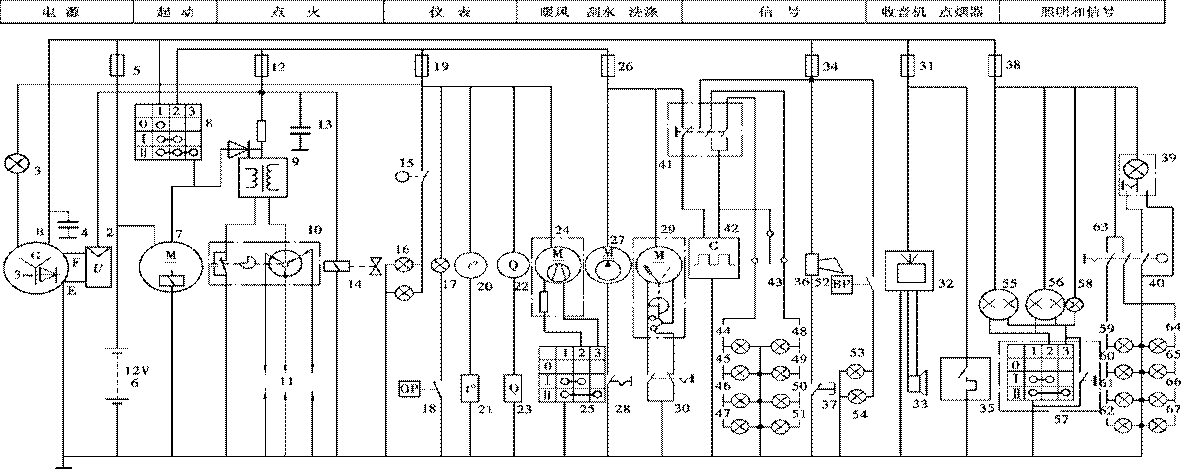

圖1 汽車全車線路電原理圖

特點：

（1）發電機與蓄電池并聯，電流表指示蓄電池的充放電。接線時，電流表的“-”端接蓄電池，“+”端接發電機的“電樞（+）”接線柱。

（2）蓄電池的負極經電源總開關搭鐵。

（3）發電機的勵磁電流受點火開關的控制。

2、  起動系

組成：起動系統由蓄電池、起動機和起動復合繼電器組成。

電路：如圖1所示。

特點：

（1）點火開關置于起動位置時，起動繼電器工作，接通電磁開關電路，起動機工作。

（2）發動機起動后，若駕駛員沒有及時松開點火開關，由于發動機發電，當交流發電機的中性點電壓達到5V時，會自動切斷電磁開關的電路。

（3）電磁開關接通主電路時，同時將點火線圈的附加電阻短接。

3、  點火系

組成：點火系統由蓄電池、點火開關、點火線圈、分電器和火花塞等組成。

電路：如圖1所示。

特點：

（1）點火開關控制低壓電路；

（2）點火線圈的“-”接線柱接斷電器，“+”接線柱兩根線，藍色線接起動機開關，白紙線接點火開關；

（3）由分電器接火花塞的高壓線應按點火順序連接。

4、  照明系

組成：照明及燈光系統包括照明電路和燈光信號電路。

電路：如圖1所示。

特點：

（1）前照燈為雙燈式。

（2）小燈、前照燈和尾燈均由拉桿式燈光開關控制。

（3）具有燈光保護電路。

（4）制動信號燈不受燈光開關的控制。

（5）轉向燈由轉向開關控制。

5、  儀表系

組成：儀表與報警裝置包括電流表、油壓表、水溫表、燃油表和與之配套的傳感器等。

電路：如圖1所示。

特點：

（1）電流表串在電源電路中，其余儀表均并聯，受點火開關的控制。

（2）水溫表和燃油表共用一個電源穩壓器，穩壓器用于穩定電源電壓，保證儀表讀數的準確性。

（3）報警裝置包括低油壓報警燈和低氣壓蜂鳴器，由各報警開關控制。主油道油壓低于規定值時，燈亮；氣壓低于規定值時，蜂鳴器報警。

桑塔納汽車全車線路介紹

1、  特點

（1）基本電路按系統依次排列：整個電路都是縱向排列，同一系統的電路歸納在一起，在電路圖中所占的篇幅局限在某一范圍。

（2）整個電路很少轉折交叉：有些線路比較復雜的電器，為了使它們有機地連貫起來而不破壞圖面的縱向性，采用斷線帶號法加以解決。例如對應電路圖底部電路號碼“8”的上方，在上半段電路終止處畫有一小方框，內標“23”，說明該電路的下半段應在電路號碼為“23”的位置上尋找；同樣，在“23”位置下半段電路起始端也有一方框，內標“8”，說明其上半段電路應在電路號碼為“8”位置上尋找。通過這4個數字，就把畫在不同位置的同一電路的上、下兩段聯接起來了。

（3）電路突出以中央接線盒為中心：電路圖上方第5條橫線以上的部分表明了中央接線盒中安裝的器件與導線。例J17為燃油泵繼電器，上側小方框內的數字是2，表示該繼電器插在中央接線盒正面板的第2號位置上。燃油泵繼電器J17的周圍標有2／30、4／86、3／87、6／85等4組數字，其中分母30、86、87、85是指該繼電器上4個插腳的標號，分子2、4、6、3是指中央接線盒正面板第2號位置上相應的4個插孔。又如，S5為燃油泵熔斷器，位于中央接線盒正面板下方熔斷器安裝部位的右起第5個位置，額定電流10A。電路圖上方第5條橫線上標有中央接線盒背面插接器的代號D、N、P、E等，代號后面的數字表明了該插接器連接的導線在插接器中的插孔位置，如E14表示插接器E上第14#插孔，N表示該插接器只有1個插孔；同理，D23、D7、D13分別表示插接器D的第23#、7#、13#插孔，而且凡是接點標有同一代號的所有導線都在車上的同一線束內，這也為實際工作中查找線路提供了方便。

（4）用電路圖上方的4條橫線表示中央接線盒：電路圖上方的4條橫線，用來表示壓裝在中央接線盒塑料盤身內的成型銅片。其中3條是引入接線盒內的不同用途的火線，一條是搭鐵線。線端標號為“30”的是直接與蓄電池正極相接的火線；標號為“15”的是從點火開關15接柱引出的受點火開關控制的小容量用電器的供電線；標號為“X”的是受減荷繼電器控制的大容量用電器的供電線，只有當減荷繼電器觸點閉合時，才能將30#線的電流引入X#線；標號為“31”的為搭鐵線，它與中央接線盒支架搭鐵點相連接。

（5）圖中標明電器的搭鐵方式和部位：電路圖底部橫線表示搭鐵線，導線搭鐵端標注有帶圈的數字代號。從中可以看出，在車上，不是所有電器都直接與金屬車體相連接而搭鐵的，有的通過接地插座，有的則通過其它電器或電子設備再接地聯接。

（6）線路中的連接插頭統一表示：線路中的連接插頭統一用字母T作代號，緊接的數字表示該插頭的孔數以及連接導線對應的孔的序號。例如T4／2表示該插頭為4孔，連接導線對應的插孔序號為2；T80/71表示該插頭(T80為電控單元上的連接插頭)為80孔，連接導線對應的插孔序號為71。線路中的連接導線都標有銅芯截面積的直徑(mm)，有的電路圖上還用漢字或英文字母標明導線顏色。

2、  全車電路圖

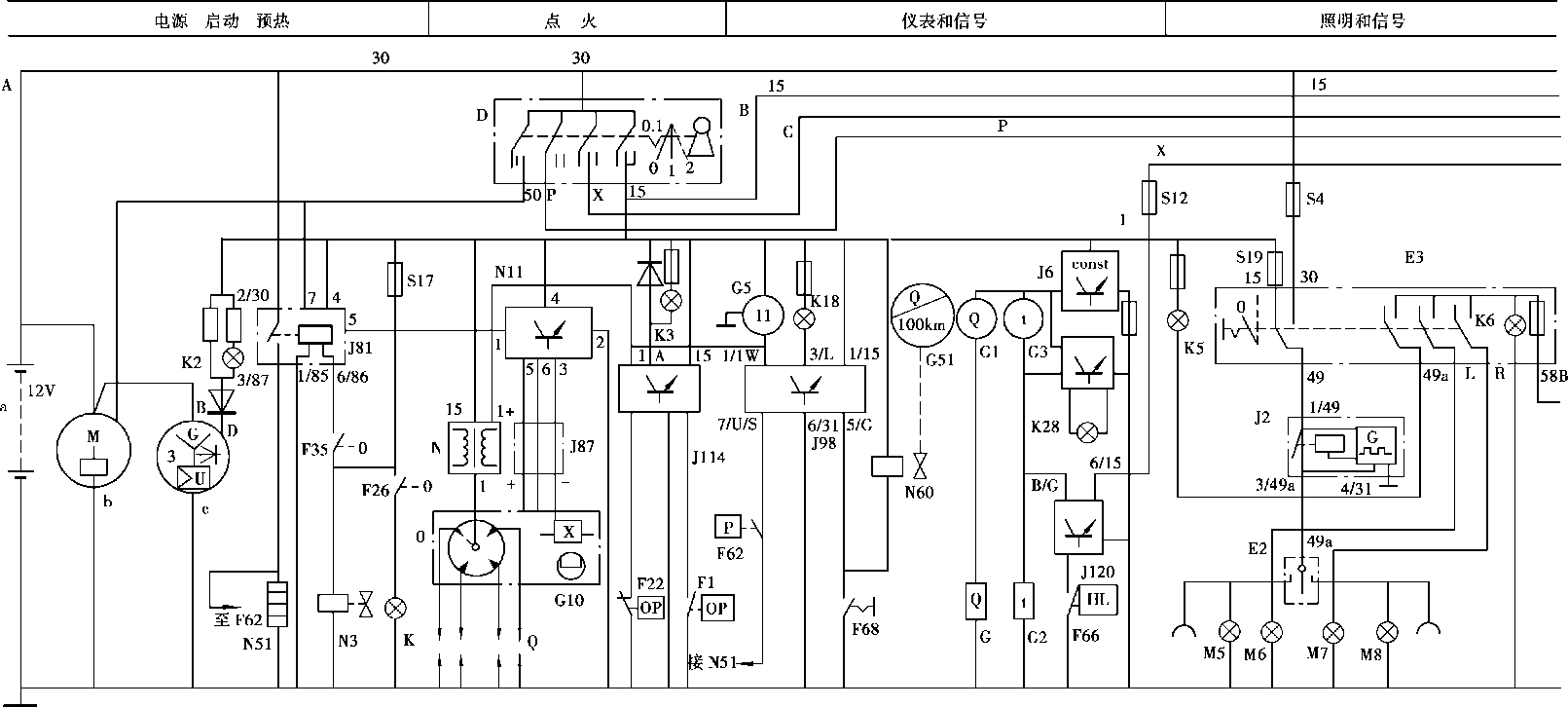

圖2 桑塔納汽車部分全車線路圖
