會員注冊在放大電路中，在輸入端接入信號，輸出端才有信號輸出。而在振蕩電路中，不用在輸入端外加信號，其輸出端就有一定頻率和幅度的信號輸出，這就是電子電路的自激振蕩。
（1） 振蕩條件：電路要形成正反饋，應有
a) 相位條件：反饋電路輸出Uf與放大電路輸入Ui同相，即必須是正反饋；
b) 幅度條件：Uf =Ui ，|AF|=1，即有足夠的反饋量。
（2） 振蕩建立：起振使必須有|AF|>1，由|AF|>1到|AF|=1是振蕩建立的過程，反饋電壓和輸出電壓不斷增大，形成良好的正反饋。
（3） 振蕩穩定：利用某些元件的非線性，使電路輸出在達到一定幅度后穩定下來，不再增大。
2、RC正弦波振蕩電路正弦波振蕩電路一般包括放大、正反饋、選頻和穩幅等四個環節。
RC正弦波振蕩電路形式簡單，使用方便。文氏橋振蕩電路是最常見的RC正弦波振蕩電路。一般由同相比例運算電路作放大，RC串并聯網絡作選頻和正反饋，非線性元件（如燈泡、二極管、穩壓管、熱敏電阻器等）作限幅。

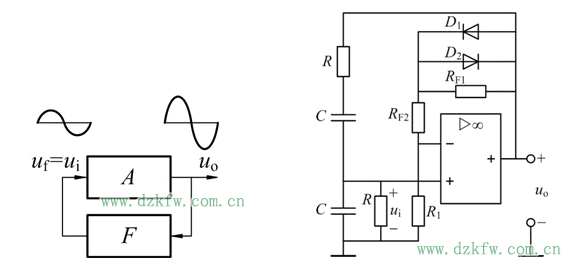

圖1 正弦波振蕩電路框圖 圖2 文氏橋RC振蕩器
RC串并聯選頻網絡的傳輸特性為
若要Uf與Ui同相，F(xiàn)應為實數，即上式中分母的虛部為零，故有
而此時F=1/3，同相比例運算電路的增益取3，則AF=1，就滿足自激振蕩條件。

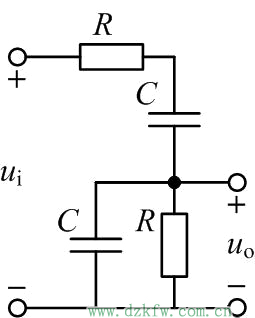

圖3 RC串并聯選頻網絡
振蕩電路沒有輸入信號，那么輸出信號怎么產生的呢？電路加電時，工作電壓和電流從無到有，在電路中會激起微弱的擾動，其中包含豐富的頻率成分，經過選頻網絡取出f0，送到放大電路的入端，由于該信號很弱，此時系統的總增益|AF|>1，才能使輸出不斷增大，直到足夠的幅度，這就是振蕩的建立過程。
如果始終保持|AF|>1，隨著輸出幅度的繼續增大，放大電路將進入飽和區，輸出信號產生失真。因此，在輸出達到一定幅度后，應使|AF|=1，電路工作于輸出信號幅度穩定狀態。通常利用某些元件的非線性來實現穩幅。
