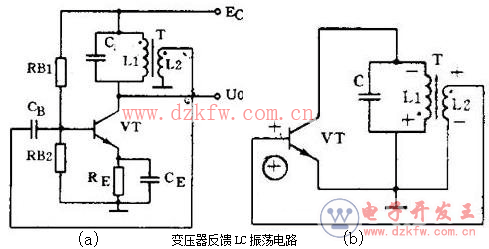

會員注冊下圖（a）是變壓器反饋LC振蕩電路。晶體管VT是共發射極放大器。變壓器T的初級是起選頻作用的LC諧振電路，變壓器T的次級向放大器輸入提供正反饋信號。接通電源時，LC回路中出現微弱的瞬變電流，但是只有頻率和回路諧振頻率f0相同的電流才能在回路兩端產生較高的電壓，這個電壓通過變壓器初次級L1、L2的耦合又送回到晶體管V的基極。從下圖（b）看到，只要接法沒有錯誤，這個反饋信號電壓是和輸入信號電壓相位相同的，也就是說，它是正反饋。因此電路的振蕩迅速加強并最后穩定下來。
LC并聯諧振電路作為三極管的負載，反饋線圈L2與電感線圈Ｌ相耦合,將反饋信號送入三極管的輸入回路。交換反饋線圈的兩個線頭，可使反饋極性發生變化。調整反饋線圈的匝數可以改變反饋信號的強度，以使正反饋的幅度條件得以滿足。
變壓器反饋LC振蕩電路的特點是：頻率范圍寬、容易起振，但頻率穩定度不高。它的振蕩頻率是：f0=1／2πLC。常用于產生幾十千赫到幾十兆赫的正弦波信號。

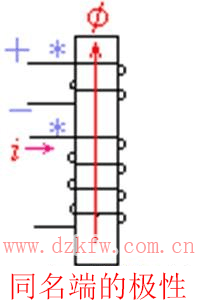

有關同名端的極性請參閱下圖。有關同名端的極性
變壓器反饋LC振蕩電路的振蕩頻率與并聯LC諧振電路相同，為
