會員注冊LC振蕩電路優缺點：
LC振蕩電路的優點是振蕩頻率較高，可以達到100MHz以上，缺點是頻率穩定性不高，最好的LC振蕩電路，其頻率穩定度Δf/f也只能達到10-5，為此，討論石英晶體振蕩電路。
由石英晶體組成的正弦波振蕩電路，頻率穩定度可以達到10-6～10-8，一些產品甚至高達10-10～10-11，與LC振蕩電路有很大的差異。
一、石英晶體

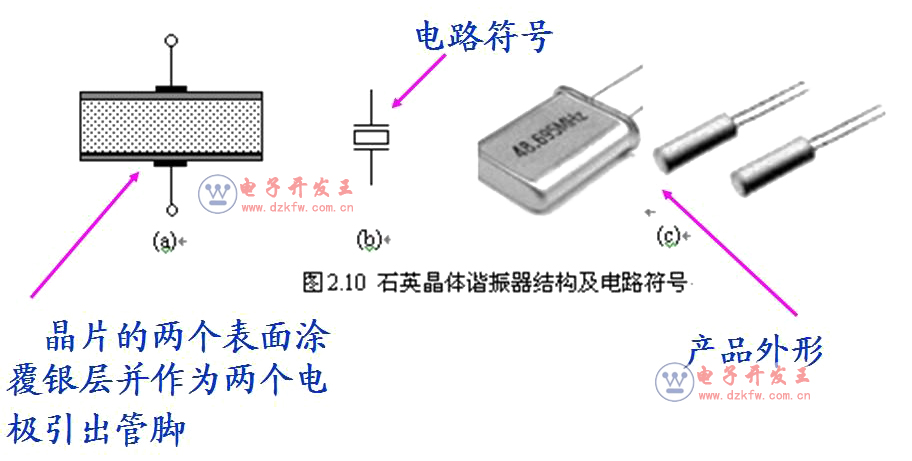

1、石英晶體結構

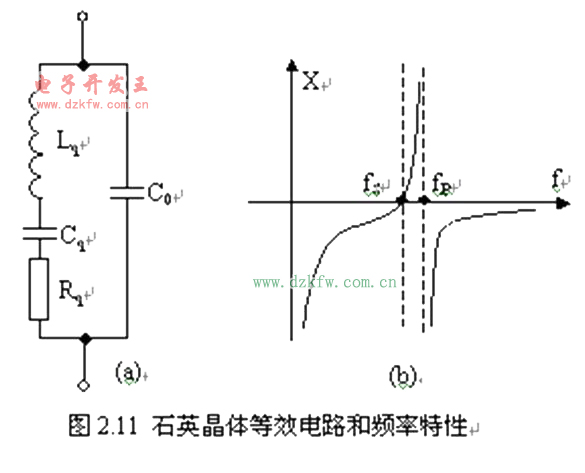

2、石英晶體的頻率特性
晶體有兩個諧振頻率點，fs和fp，前者稱為串聯諧振頻率，后者稱為并聯諧振頻率
特點：
1、在串聯和并聯諧振頻率之間，晶體表現為感性。
2、這一區域很窄。
二、晶體振蕩電路

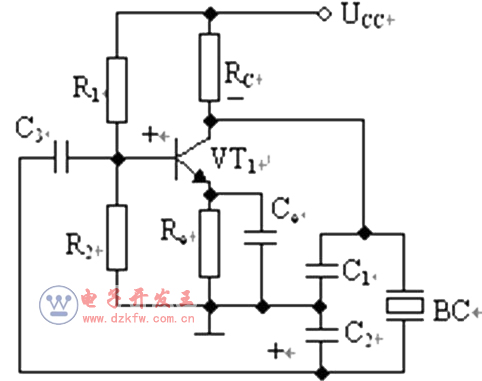

1、并聯型石英晶體振蕩電路

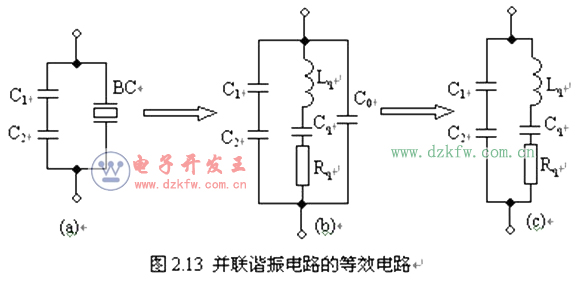

等效于電感的晶體BC和電容C1、C2組成LC并聯諧振電路，這一諧振電路即為振蕩電路的選頻環節

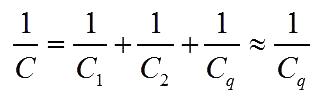

C表示C1、C2和Cq串聯的總電容

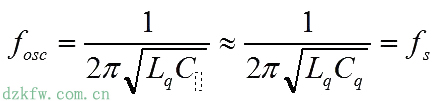

由此求得并聯諧振頻率為

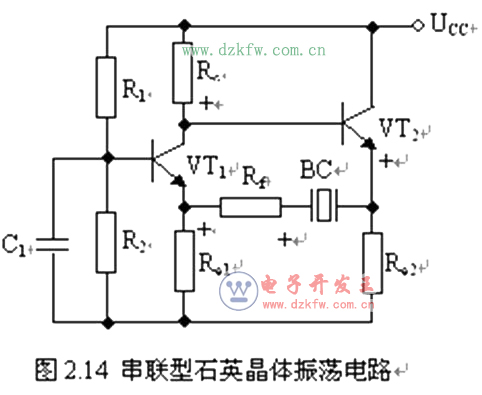

（2）串聯型石英晶體振蕩電路
電路結構：
VT1、VT2組成兩級放大電路，第一級是共基極放大電路，第二級是共集電極放大電路，反饋支路由電阻Rf和石英晶體BC組成。
工作原理：
反饋信號的大小與頻率有關，頻率等于晶體串聯諧振頻率fs時，晶體交流短路，正反饋信號很大，偏離這一頻率時，晶體有很高的電抗而使反饋電壓趨于零，因此達到穩定狀態之后，振蕩電路輸出頻率為fs的正弦波信號
