會員注冊LC并聯諧振電路是一個常用電路。如下圖所示是LC并聯諧振電路，電容和電感并聯構成LC并聯諧振電路。
LC并聯諧振電路

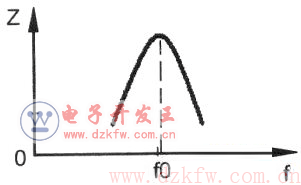

LC并聯諧振電路特性比較復雜，在眾多的特性中首先需要掌握它的阻抗特性，如下圖所示是LC并聯諧振電路阻抗特性曲線。
1．諧振時阻抗特性理解方法LC并聯諧振電路工作原理分析需要分成三個頻點、頻段進行，即諧振時、輸入信號頻率高于諧振頻率和輸入信號頻率低于諧振頻率。
當輸入信號頻率等于諧振頻率時，電路發生諧振，LC并聯諧振電路的阻抗處于最大狀態，且可等效一只純電阻，此時流過整個諧振電路的信號電流最小。電路中分析中，這一點最為重要。
記住一點：LC并聯諧振電路的阻抗特性與LC串聯諧振電路的阻抗恰好相反，在記住了一種電路的阻抗特性后就能方便記住另一種電路阻抗特性。
2．電路失諧時阻抗特性理解方法當輸入信號頻率高于或低于諧振頻率時，LC并聯電路處于失諧狀態，電路阻抗都比諧振時小。
當頻率高于諧振頻率時，LC并聯電路阻抗下降，且等效成一只電容，因為頻率升高電容C1容抗下降，電感L1感抗升高，在并聯電路中起主要作用的是阻抗小的元器件，所以這時阻抗下降的同時等效成一只電容。
當頻率低于諧振頻率時，LC并聯電路阻抗也是下降，但是等效成一只電感，因為頻率降低電容C1容抗增大，電感L1感抗下降，在并聯電路中起主要作用的是阻抗小的電感L1，所以這時阻抗下降的同時等效成一只電感。
3．電路分析中的細節掌握從LC并聯諧振電路阻抗特性曲線中可以看出，在頻率為f0頻點處諧振電路阻抗為最大，頻率高于或低于f0時阻抗都在下降，對信號的處理強度弱于在頻率為f0時情況，頻率愈是高于或低于f0時，阻抗愈小，LC并聯諧振電路對信號處理的能力愈來愈弱，在電路分析中要意識到這一點。
