會員注冊西門子PLC梯形圖加時間繼電器講解
下面以西門子s7200 PLC為例來講解，時間繼電器按照其功能的不同來劃分有三種1，接通延時時間繼電器,2，斷開延時時間繼電器,3，保持型延時時間繼電器。下面對接通延時時間繼電器進行介紹，一個明白了其他兩個也就明白了。

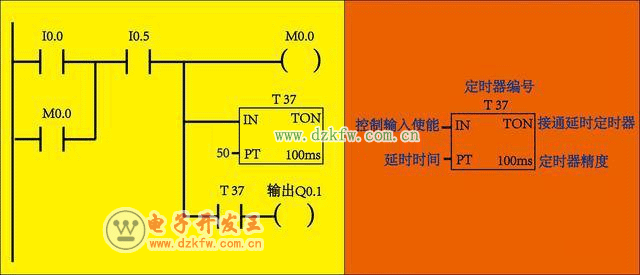

如圖1，右邊是接通延時時間繼電器指令的 詳細介紹。
時間繼電器編號：時間繼電器的編號從T0--T255，按照精度的不同被分配有不同編號，圖中的編號T37的時間繼電器就是一個100毫秒精度的時間繼電器。
控制輸入使能：可以連接開關量類型的常開或常閉觸點，實現對時間繼電器的控制，使能端斷開時時間繼電器停止工作，所計時間清零。
延時時間：設置我們需要延時的時間，到達延時時間后，時間繼電器常開觸點閉合，常閉觸點斷開，定時時間=延時時間乘以定時精度，單位是毫秒。
時間繼電器精度：共分為三個檔1毫秒，10毫秒，100毫秒。1毫秒的精度高但定時時間短，最大定時時間為32.767秒。10毫秒的最大定時時間為327.67秒，100毫秒的為3276.7秒。
接通延時定時器：TON為接通延時時間繼電器，顧名思義就是使能端接通后，開始延時計時。TOF為斷開延時時間繼電器。TONR為保持型接通延時時間繼電器。
圖1中左邊是時間繼電器的實際應用程序，要實現的功能是，按下啟動按鈕（I0.0）后延時5秒鐘，輸出線圈Q0.1才能有輸出。實際接線圖如圖2.
程序的執行順序請看下面幾張圖片。

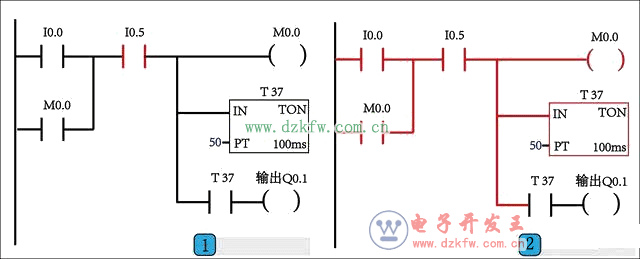

如圖3，第一步，外部常開按鈕（對應I0.0）和常閉按鈕（對應I0.5）都沒有按下，所以程序沒有任何輸出。（注：紅色部分表示接通。如I0.5是紅色的就表示I0.5已經接通，因?yàn)樗獠拷拥氖浅ｉ]按鈕）
第二步，外部常開按鈕（I0.0）按下，看圖中紅色的部分已經全部接通，時間繼電器T37開始計時。接著往下看。

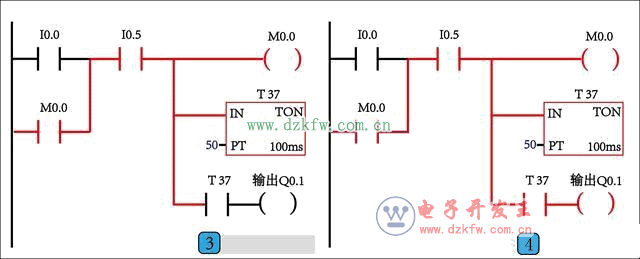

如圖4，第三步，外部常開按鈕（I0.0）松開后，因?yàn)镸0.0的自鎖，后面的依然在接通狀態，時間繼電器繼續延時。
第四步，當時間繼電器T37的定時時間到達5秒鐘后，T37的常開觸點閉合，輸出線圈Q0.1就有了輸出。只要外部的常閉按鈕（I0.5）沒有按下，輸出線圈Q0.1就一直有輸出。

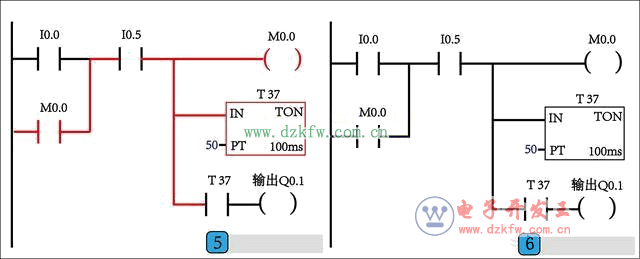

圖5，第五步，外部常閉按鈕（對應I0.5）按下后，I0.5斷開，整個程序就進入了第六步。
第六步，整個程序處于了斷開狀態，時間繼電器計時時間清零，T37的常開觸點斷開，輸出線圈Q0.1就沒有了輸出。這樣通過一個接通型延時時間繼電器T37就實現了延時啟動的功能。很簡單。
