會員注冊RS485總線標準是工業中（考勤，監控，數據采集系統）使用非常廣泛的雙向、平衡傳輸標準接口，支持多點連接，允許創建多達32個節點的網絡；最大傳輸距離1200m，支持1200 m時為100kb/s的高速度傳輸，抗干擾能力很強，布線僅有兩根線很簡單。
RS485通信網絡接口是一種總線式的結構，上位機（以個人電腦為例）和下位機都掛在通信總線上，RS485物理層的通信協議由RS485標準和51單片機的多機通訊方式。由于RS-485是從RS-422基礎上發展而來的，所以RS-485許多電氣規定與RS-422相仿。如都采用平衡傳輸方式、都需要在傳輸線上接終接電阻等。RS-485可以采用二線與四線方式，二線制可實現真正的多點雙向通信。
下面介紹以下rs485通訊接口定義的標準
1.英式標識為 TDA（-） 、TDB（+） 、RDA（-） 、RDB（+） 、GND
2.美式標識為 Y 、Z 、 A 、 B 、 GND
3.中式標識為 TXD（+）/A 、TXD（-）/B 、RXD（-） 、RXD（+）、GND
rs485兩線一般定義為：
“A， B”或“Date+，Date-”
即常說的：’485＋，485－’
rs485四線一般定義為：
“Y，Z，A， B，”
一般rs485協議的接頭沒有固定的標準，可能根據廠家的不同引腳順序和管腳功能可能不盡相同，但是官方一般都會提供產品說明書，用戶可以查閱相關rs485管腳圖定義或者引腳圖

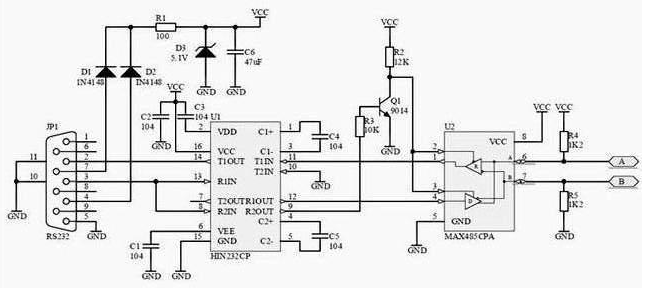

rs232轉rs485電路圖
上圖中rs232轉rs485電路中hin232（max232可以起到同樣的作用但是要貴一點） 起到轉換pc端rs232接口電平的作用，然后把信號由max485這個芯片轉換成485電平由AB兩根線輸出，如果接上雙絞線信號rs485總線接口的信號的通信距離至少是1千米遠。
