會員注冊 這種全功能紅外遙控的電風扇電路，有正常風、自然風，睡眠風三種功能，控制自動搖頭、0.5～7.5小時的定時關閉功能，并且還有一個獨立的夜間微光照明燈，制作容易，使用很方便。

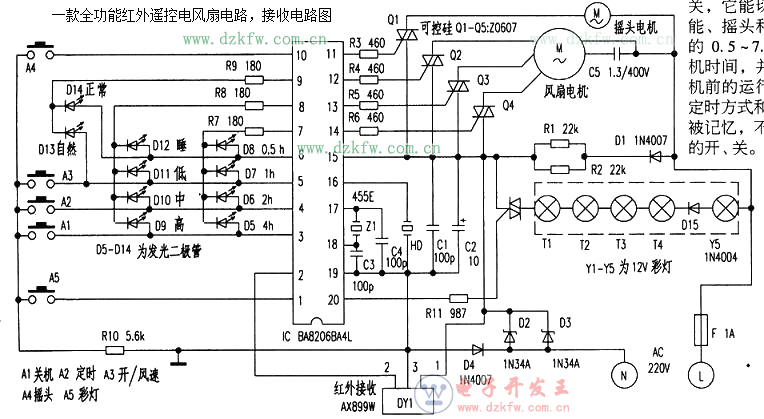

電路原理：接收電路如下圖，從電路圖中我們可以看出，其核心部件就是一個具有紅外接收放大、解碼、自動控制、手動操作、LED發光管土作狀態指示、定時關機指示設定于一體的集成電路。使得該電路外圍元件較少，且十分簡單、安裝方便。220V經F、D1、R1、R2降壓限流。由D2、D3、C2、D4穩壓形成+5V的直流提供給IC1(BA8206)的15腳、19腳和紅外接收頭(AX889W)。紅外接收頭的②腳將紅外接收頭的信號輸送到IC1的②腳，經解碼后去控制各種動作。每次功能的操作都由HD（φ22mm壓電蜂鳴片）發出聲響以提醒操作。
操作說明：A1～A5分別為接收板上的手動微型輕觸開關，A1為關機開關，它能切斷風扇功能、搖頭和已經設定的0.5～7.5小時關機時間，并能記憶關機前的運行方式，但定時方式和睡眠方式不被記憶，不能控制彩燈的開、關。A2為定時關機的設定開關，每按動一次可分別設定0.5、1、2、4小時的累計定時，并由相對應的發光二極管指示時間的．進度，最大可設定為7.5小時。
A3為開機和風扇速度調整開關。A4為風扇搖頭開關。
A5為彩燈開關，它的開、關是不受A3開關控制而獨立操作的。

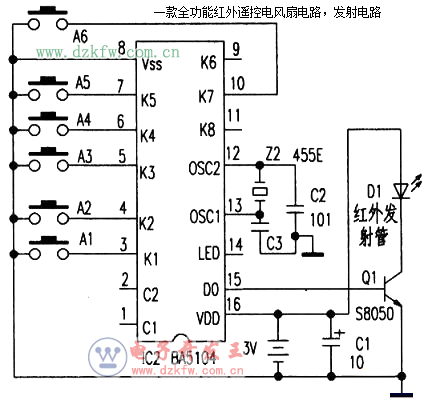

紅外遙控器：電路原理圖見下圖，它是一個由編碼器(BA5104)和紅外發射電路組成的。經對應開關發出的遙控指令，、由15腳輸出到Q1經放大后驅動D1發出經編碼后的紅外遙控信號。遙控器上由六個鍵組成，除了接收電路板上的五個控制功能鍵外，另增加了一個風類鍵，按該鍵即可改變風扇由正常風一自然風。睡眠風一正常風的方式循環（在接收板上是沒有風類鍵的，如果需要增加，可在IC1的第⑥腳與A1、A2、A3的公共端之間接人一開關，以實現手動操作改變風類方式），由于遙控器采用7號電池使得體積較小。
電路的安裝及檢修：接收電路印刷電路板元件選擇時應注意以下幾點：(1)F為1A的保險，不可省略。(2)R2和R3的功率應不小于3W，安裝位置應遠離其它元件并使其懸空，以確保其散熱空間。(3)A1一A5應采用小型輕觸開關。(4)Q1一Q5采用雙向可控硅1A/400V就可以：(5)其它電阻、電容可用小功率的，按電路參數即可。(6)應注意紅外接收頭的窗口保持足夠的接收空間。
在接收電路中易損件主要是F、R2‘和R3、D1、D4、C5、Q1～Q4，一旦發生風扇線圈短路或轉子卡死，就可能燒毀這些元件6當遙控功能失效時，應首先檢查F是否燒壞，操作接收板上的A1～A5是否起作用，其次就應檢查IC1第15和19腳之間是否為+5V，如果不對則檢查C1、C2是否擊穿，測量D2、D3的兩端是否為3.3V或被擊穿，紅外接收頭(DYl)是否有輸出等，一般情況下IC1是不會損壞的。在遙控發射器中A1和A2開關最易損壞，一旦發射遙控距離變短或失靈時，應首先檢查電池是否用完，其次再檢查D1、Q1、C1、C2、C3、Z1等。
