會員注冊CD4052是一個差分4通道模擬開關CMOS型數字集成電路，有A、B兩個二進制控制輸入端和INH輸入，具有低導通阻抗和很低的截止漏電流。幅值為4.5～20V的數字信號可控制峰峰值至20V的模擬信號。
例如，若V DD=+5V，VSS=0，VEE=-13.5V，則0～5V的數字信號可控制-13.5～4.5V的模擬信號，這些開關電路在整個VDD-VSS和 VDD-VEE電源范圍內具有極低的靜態功耗，與控制信號的邏輯狀態無關，當INH輸入端=“1”時，所有通道截止。二位二進制輸入信號選通4對通道中的一通道，可連接該輸入至輸出。
CD4052部分參數
極限值：
電源電壓VDD：-0.5V～+18V
輸入電壓VI：-0.5V～VDD+0.5V
儲存溫度范圍TS：-65～+150℃
焊接溫度(10s)TL：265℃
推薦工作條件
電源電壓VDD：3～15V
輸入電壓VI：0～VDD
工作環境溫度TA：M類-55～+125℃；R類-55～+85℃；E類-40～+85℃

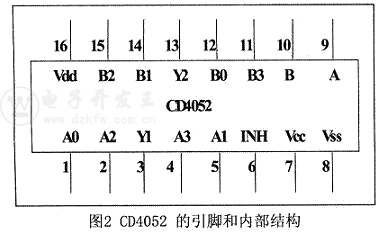

| CD4052引腳功能說明 | ||
| 引腳號 | 符號 | 功能 |
| 1 2 4 5 | IN/OUT | Y 通道輸入/輸出端 |
| 11 12 14 15 | IN/OUT | X 通道輸入/輸出端 |
| 9 10 | A B | 地址端 |
| 3 | OUT/IN | Y 公共輸出/輸入端 |
| 13 | OUT/IN | X 公共輸出/輸入端 |
| 6 | INH | 禁止端 |
| 7 | VEE | 模擬信號接地端 |
| 8 | Vss | 數字信號接地端 |
| 16 | VDD | 電源+ |
-------------------
CD4052是一個雙4選一的多路模擬選擇開關
應用時可以通過單片機對A/B的控制來選擇輸入哪一路，例如：需要從4路輸入中選擇第二路輸入，假設使用的是Y組，那么單片機只需要分別給A和B送1和0 即可選中該路，然后進行相應的處理
※注意第6腳為使能腳，只有為0時，才會有通道被選中輸出
