會員注冊TDA2822是意法半導體（ST）開發的雙通道單片功率放大集成電路，通常在袖珍式盒式放音機（WALKMAN）、收錄機和多媒體有源音箱中作音頻放大器。具有電路簡單、音質好、電壓范圍寬等特點，可工作于立體聲以及橋式放大（BTL）的電路形式下。
芯片特點
■電源電壓范圍寬（1.8～15V，TDA2822M），電源電壓低至1.8V時仍能工作
■靜態電流小，交越失真也小
■適用于單聲道橋式（BTL）或立體聲線路兩種工作狀態
■采用雙列直插8 腳塑料封裝（DIP-8）和貼片式（SOP-8）封裝
引腳配置

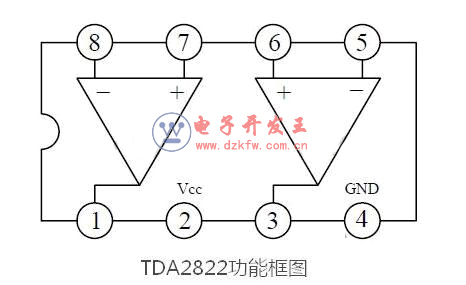

內部功能模塊方框圖，引腳位按照芯片實物排列。

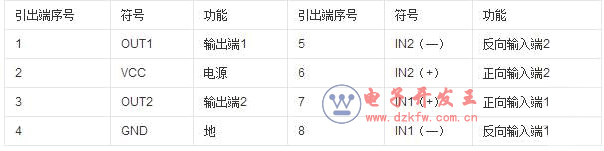

引腳功能配置
最大額定值
應用電路
右圖這款話筒功放電路，外圍元件少，制作簡單，音質卻出乎意料的好。采用一塊雙路音頻放大集成電路。其主要特點是效率高、耗電省，靜態工作電流典型值只有6mA左右，該集成電路的電壓適應能力強（1．8V～15VDC），即使在1.8V低電壓下使用，仍會有約 100mW的功率輸出，具體如圖所示。
TDA2822應用電路工作原理駐極體話筒MIC將拾取的聲音信號轉換成電信號后，經C2和W從U1的②腳引入，經U1音頻放大后，推動喇叭發音。本機接成BTL輸出電路，這對于改善音質，降低失真大有好處，同時輸出功率也增加了4倍，當3V供電時，其輸出功率為350mW。
