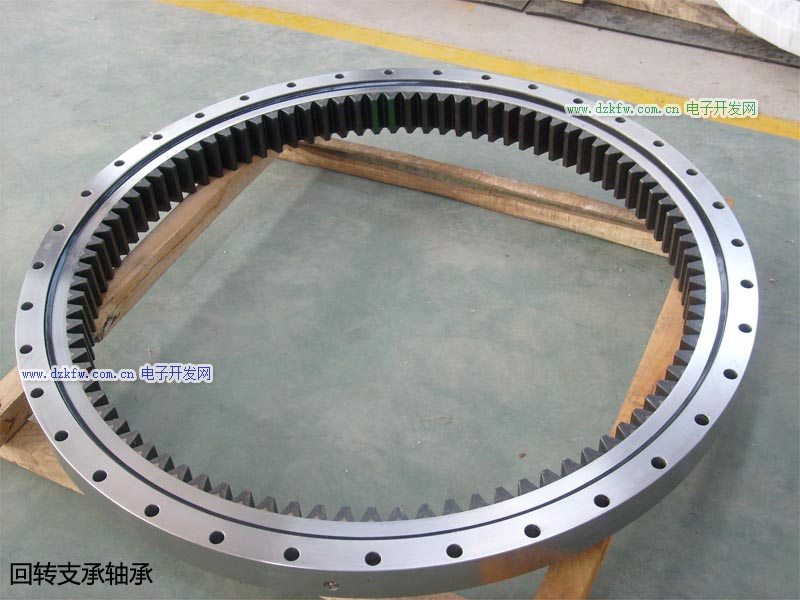

回轉支承軸承又叫轉盤軸承，有些人也稱其為：旋轉支承 、 回旋支承。英文名字叫： slewing bearing 或 slewing ring bearing 又或 turntable bearing。

一、簡介

二、基本結構

三、應用

回轉支承在現實工業中應用很廣泛，被人們稱為：“機器的關節”，其主要應用在被廣泛應用于：汽車起重機、鐵路起重機、港口起重機、船用起重機、冶金起重機、集裝箱起重機、挖掘機、灌裝機、以及CT機駐波治療儀、航海儀、雷達天線座、導彈發射架、坦克、機器人以及旋轉餐廳等等方面。

工程機械
回轉支承應用廣泛，工程機械是回轉支承最初應用也是應用最廣泛的地方，如土方機械、挖掘機、解體機、堆取料機、平地機、壓路機、強夯機、鑿巖機械、掘進機等。其他的還有：
混凝土機械：混凝土泵車、混凝土攪拌布料桿一體機、帶式布料機
給料機械：圓盤式給料機、混砂機
起重機械：輪式起重機、履帶式起重機、門座式起重機、塔式起重機、叉式起重機、隨吊機、龍門起重機 　地基處理機械：沖擊式反循環鉆機、回轉式鉆機、沖擊式回轉式鉆機、旋挖鉆機、反循環回轉鉆機、正循環回轉鉆機、長螺旋工程鉆機、潛水工程鉆機、靜壓樁機、打樁機
工程船舶：挖泥船
專用車：橋梁檢測車、消防車、擦窗機、平板運梁車、高空作業車、自行式高空作業平臺
輕工機械:飲料機械、吹瓶機、包裝機械、灌裝機、回轉理瓶機、注塑機
船用起重機

各種設備平臺
除了各種工程機械之外，回轉支承的應用范圍已經在逐漸擴大，類似港口設備、冶金設備、鉆進平臺等設備平臺已經開始大范圍使用回轉支承代替原始軸承。
港口設備：港口起重機、正面吊
新能源設備:風力發電設備、太陽能發電設備
冶金設備:冶金起重機、鋼包回轉臺、抓鋼機、泥炮、吹氧裝置
游樂設備:摩天輪等
機場設備:機場加油機
軍工設備:雷達、坦克等
機器人:碼垛機器人、焊接機器人、機械手
醫療設備:伽馬刀
環保設備:刮泥機
停車設備:塔式車庫
鉆井平臺設備、廚具設備、數控設備（線切割機、淬火機床）、磚機

四、常用材料

五、種類

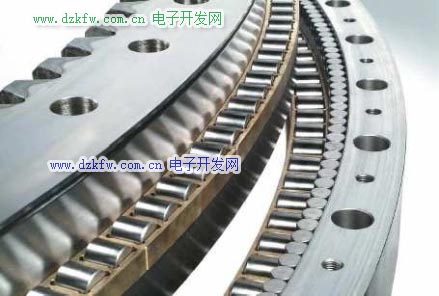

三排組合滾子回轉支承軸承
三排滾柱式回轉支承具有三個座圈上下及徑向滾道各自分開，使得每一排滾柱的負載都能確切地加以確定，能夠同時承受各種載荷，是四種產品中承載能力最大的一種，軸、徑向尺寸都較大結構牢固，特別適用于要求較大直徑的重型機械，如斗輪式挖掘機、輪式起重機、船用起重機、鋼包回轉及大噸位汽車起重機等機械上。

雙排角接觸球回轉支承軸承
雙排球式回轉支承具有三個座圈，鋼球和隔離塊可直接排入上下滾道，根據受力狀況，安排了上下兩排直徑不同的鋼球。
這種開式裝配非常方便，上下圓弧滾道的承載角都為90°，能承受很大的軸向力和傾翻力矩。當徑向力大于0.1倍的軸向力時滾道須特殊設計。雙排球式回轉支承的軸向、徑向尺寸都比較大，結構堅固，特別適用于要求中等以上直徑的塔式起重機、汽車起重機等裝卸機械上。

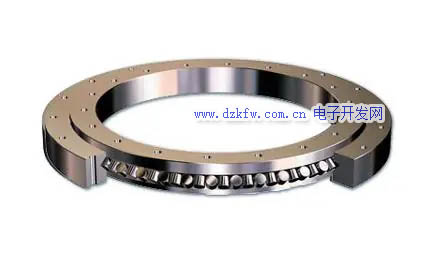

單排交叉滾子回轉支承軸承
單排交叉滾柱式回轉支承，由兩個座圈組成，結構緊湊、重量輕、制造精度高，裝配間隙小，對安裝精度要求高，滾柱為1：1交叉排列， 能同時承受軸向力、較大徑向力和傾翻力矩。被廣泛用于起重運輸、工程機械和軍工產品。

單排四點接觸球回轉支承軸承
單排四點接觸球軸承回轉支承由兩個座圈組成，結構緊湊、重量輕、鋼球與圓弧滾道四點接觸，能同時承受軸向力、徑向力和傾翻力矩。回轉式輸送機、焊接操作機、中小型起重機和挖掘機等工程機械均可選用。

六、故障解決方法

回轉支承噪音常見的有塵埃聲和傷痕聲兩種解決方如下：
(1)塵埃聲的控制方法
回轉支內有塵埃等異物，會發生非周期性的振動，所謂塵埃聲，其振動與噪聲的大小不定，而且或有或無。
塵埃聲的控制方法：改善回轉支承/轉盤軸承的清洗方法，安裝前將軸承、軸、座孔以及相配零件全部嚴格清洗潔凈；清除潤滑劑內的異物；改善軸承的密封；避免使用材料不純或嵌有異物的塑料保持架。
(2)傷痕聲的控制方法
回轉支承的滾動表面如有裂紋、壓痕或銹蝕，就會發生像鉚接鉚釘那樣周期性的振動和噪聲，其周期可能固定不變但大多與轉速成一定的對應關系，傷痕在溝道上會連續發生，傷痕在鋼球上就時隱時現，而且這種噪聲隨安裝和潤滑條件而有一定的變化。
這類噪聲的控制方法：安裝時不可敲擊軸承，將軸承與軸組裝后再裝入軸承座中時防止軸承裝斜；庫存時防止軸承銹蝕和運輸時防止沖擊振動；使用粘度高的潤滑脂。
(3) 潤滑因素引起的噪聲及其對策
潤滑劑選用錯誤、潤滑劑不足或發生老化硬結，都能導致回轉支承/轉盤軸承產生振動和噪聲，而且這種噪聲沒有一定的規律。對于這種情況，只有選用合適的潤滑劑，調整其潤滑劑量，延長潤滑劑的使用壽命并合理確定更換周期。
（4）與主機有關的噪聲及其對策
這種噪聲并非單純由軸承引起，因而單從軸承方面去尋找原因是無效的，應對主機全面加以注意，必要時要提高主機的性能。現主要敘述電動機中常見的蜂鳴聲和機架諧振聲。
A 電動機的蜂鳴聲及其對策
電機軸的軸向振動會引起很大的高頻噪聲——蜂鳴聲，其頻率與軸向振動頻率相同，可以是不變的也可以是變化的。蜂鳴聲的防止辦法與防止軸向振動的方法相同。
B軸承架諧振聲及其對策
前述外圈質量系軸向固有振動引起軸承架的軸向彎曲固有振動時，一種被稱為諧振聲的噪聲便隨之產生。增加預緊的方法可以提高外圈質量系的軸向固有頻率,破壞諧振條件，降低噪聲。
