會員中心
會員注冊摘要：安裝過程導致的軸承表面拉傷，會造成軸承運行時的噪音，同時成為進一步失效的開始，該問題在分離型柱軸承中比較常見。為了防止這類問題的發生，對于圓柱滾子軸承，建議安裝時不要直接推入，而是慢慢旋轉著推入，這樣可以減輕相對滑動；也可以制作一個導向套，這樣可以有效避免安裝時的磕碰。
1、噪音及振動

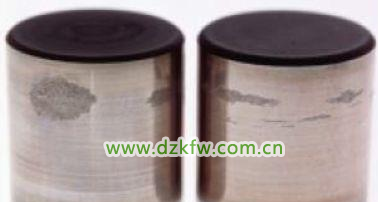

軸承打滑。軸承打滑原因載荷過小會造成軸承內部的力矩過小無法驅動滾動體旋轉，從而引起滾動體在滾道上打滑。軸承的最小載荷：球軸承P/C=0.01；滾子軸承P/C=0.02。針對該問題，采取的措施包括施加軸向預緊力（預緊彈簧-球軸承）；必要時需要做加載試驗，尤其對于圓柱滾子軸承，應確保試驗工況接近實際運轉工況；改善潤滑條件，增加潤滑可以暫時緩解打滑現象（部分應用中）；使用發黑處理的軸承，但不能降低噪音；選擇較低承載能力的軸承。

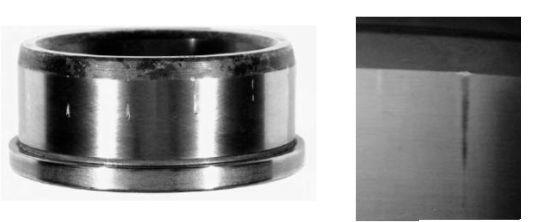

安裝損傷。安裝過程導致的軸承表面拉傷，會造成軸承運行時的噪音，同時成為進一步失效的開始，該問題在分離型柱軸承中比較常見。為了防止這類問題的發生，對于圓柱滾子軸承，建議安裝時不要直接推入，而是慢慢旋轉著推入，這樣可以減輕相對滑動；也可以制作一個導向套，這樣可以有效避免安裝時的磕碰。深溝球軸承，安裝力施加在緊配合的套圈上，避免安裝力通過滾動體。
軸向游隙過大。深溝球軸承的軸向游隙遠大于徑向游隙，約8~10倍。兩個深溝球軸承的布置中，通過彈簧預緊，來減小運轉初期游隙帶來的噪音；保證1~2個滾動體不受力即可。預緊力應達到額定動載荷Cr的1-2%，初始游隙變化后需要適當調整預緊力。
2、軸承溫度高

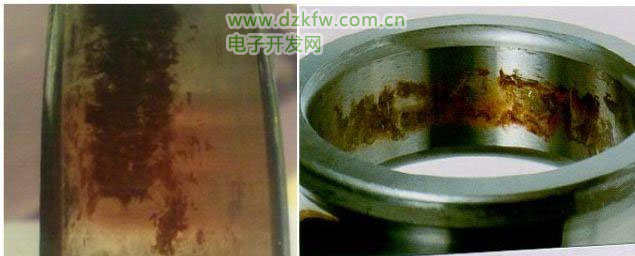

軸承跑圈。主要原因是由于軸承套圈與配合面相對運動摩擦引起的發熱引起軸承的額外溫升。可以通過檢查各控制軸及座的圓度和圓柱度，選用更緊的配合解決。
電腐蝕。電腐蝕的表象是在滾子和滾道上有粗糙的斑點。通過電子顯微鏡可以明顯觀察到。滾道上有灰色帶狀凹槽。為了防止該問題的發生，在絕緣軸承軸承安裝過程中不建議使用感應加熱器，推薦使用烘箱加熱軸承。這是由于涂層材料的導熱與套圈材料不同，絕緣層導熱比較慢，容易導致軸承過熱。另外，由于絕緣涂層質脆，切忌用榔頭等硬物直接敲擊軸承，以避免破壞陶瓷絕緣層。
3、潤滑劑失效
潤滑劑失效現象是對于使用銅保持架軸承，發現油脂發綠；屬潤滑脂中水份含量超標，導致銅綠。
4、軸承抱死
故障表象為軸承燒死，油脂炭化，保持架碎裂，滾道出現凹坑，套圈斷裂等。分析原因包括為高溫運行；導致該問題的軸承熱源，如軸承內部潤滑、游隙和內部損傷；外部原因包括意外摩擦，端蓋與軸表面的意外摩擦是導致非驅動端軸承額外溫度升高。
返回頂部
刷新頁面
下到頁底
