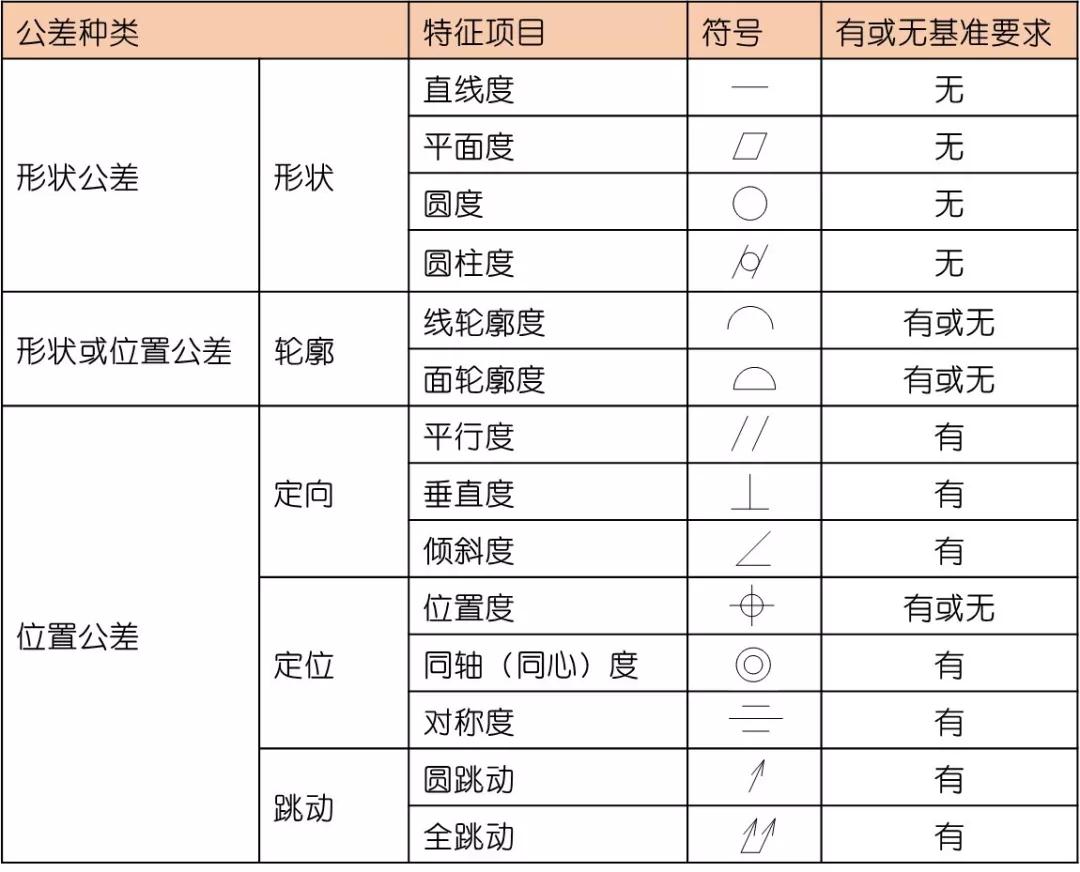

會員注冊形位公差一般也叫幾何公差，包括形狀公差和位置公差。任何零件都是由點、線、面構成的，這些點、線、面稱為要素。機械加工后零件的實際要素相對于理想要素總有誤差，包括形狀誤差和位置誤差。這類誤差影響機械產品的功能，設計時應規定相應的公差并按規定的標準符號標注在圖樣上。20世紀50年代前后，工業化國家就有形位公差標準。國際標準化組織(ISO)于1969年公布形位公差標準,1978年推薦了形位公差檢測原理和方法。中國于1980年頒布形狀和位置公差標準，其中包括檢測規定。形狀公差和位置公差合并簡稱為形位公差。
形狀公差
一、直線度：
直線度，即通常所說的平直程度，表示零件上的直線要素實際形狀保持理想直線的狀況。直線度公差是實際線對理想直線所允許的最大變動量。

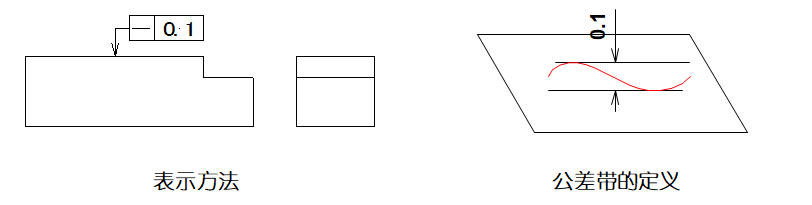

▲圖樣示例1：在給定平面內，公差帶必須在距離為0.1mm的兩平行直線間的區域。

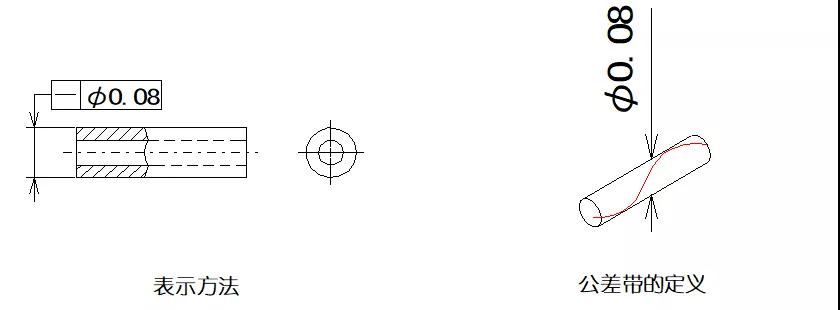

▲圖樣示例2：在公差值前加注記號φ、則公差帶必須在直徑0.08mm的圓柱面內的區域。
二、平面度
平面度，即通常所說的平整程度，表示零件的平面要素實際形狀，保持理想平面的狀況。平面度公差是實際表面對理想平面所允許的最大變動量。

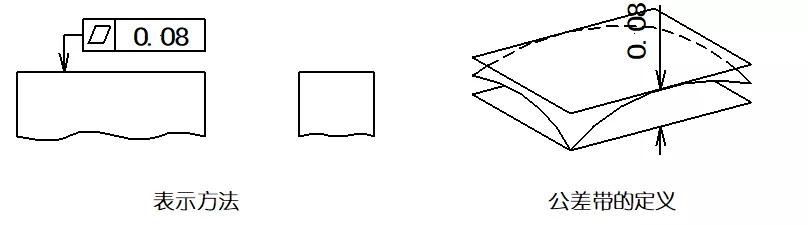

▲圖樣示例：公差帶是位于距離0.08mm的兩個平行平面之間的區域。
三、圓度
圓度，即通常所說的圓整程度，表示零件上圓的要素實際形狀與其中心保持等距的狀況。圓度公差是在同一截面上，實際圓對理想圓所允許的最大變動量。

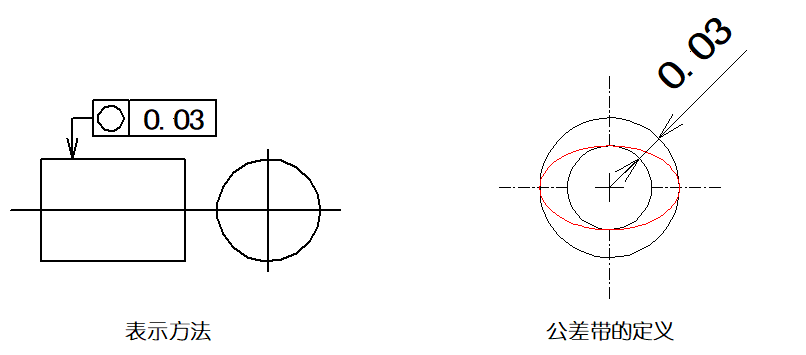

▲圖樣示例：公差帶必須在同一正截面上，半徑差為公差值0.03mm的兩個同心圓之間的區域。
四、圓柱度
圓柱度是表示零件上圓柱面外形輪廓上的各點，對其軸線保持等距狀況。圓柱度公差是實際圓柱面對理想圓柱面所允許的最大變動量。

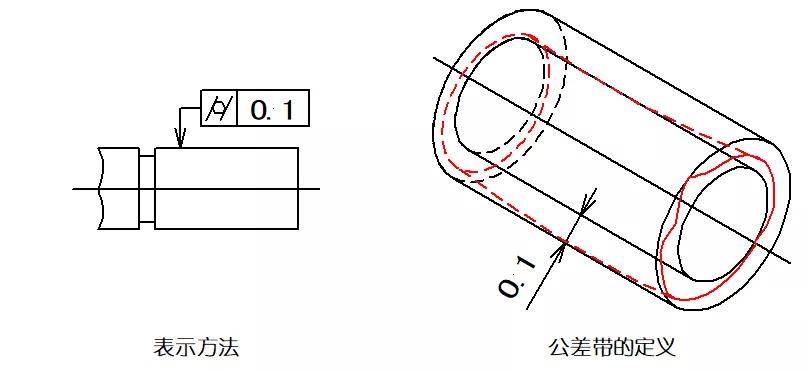

▲圖樣示例：公差帶是半徑差為公差值0.1mm的兩個同軸圓柱面之間的區域。
五、線輪廓度
線輪廓度是表示在零件的給定平面上，任意形狀的曲線，保持其理想形狀的狀況。線輪廓度公差是指非圓曲線的實際輪廓線的允許變動量。

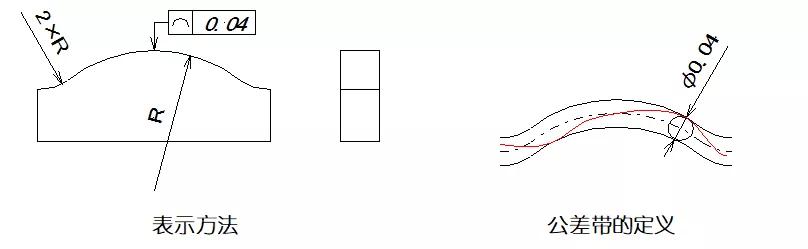

▲圖樣示例：公差帶是由包絡一系列直徑為公差0.04mm的圓的兩包絡線之間的區域。諸圓的圓心位于具有理論正確幾何形狀的線上。
六、面輪廓度
面輪廓度是表示零件上的任意形狀的曲面，保持其理想形狀的狀況。面輪廓度公差是指非圓曲面的實際輪廓線，對理想輪廓面的允許變動量。

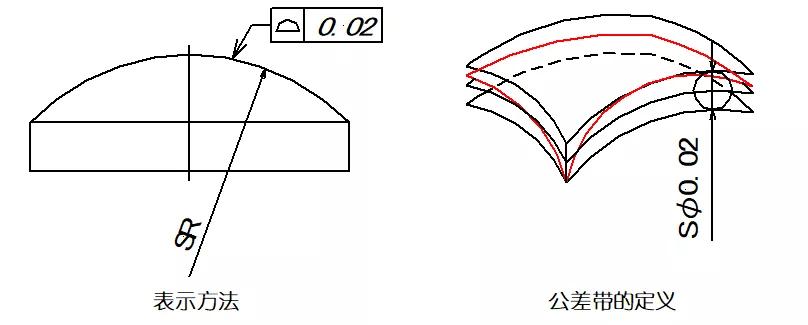

▲圖樣示例：公差帶是由包絡一系列直徑為0.02mm的球的兩條包絡線之間，諸球的中心理論上應位于理論正確幾何形狀的面上。
位置公差
七、平行度
平行度，即通常所說的保持平行的程度，表示零件上被測實際要素相對于基準保持等距離的狀況。平行度公差是被測要素的實際方向，與基準相平行的理想方向之間所允許的最大變動量。
▲圖樣示例：如公差值前加注記號φ、則公差帶為基準平行直徑φ0.03mm的圓柱面內。
八、垂直度
垂直度，即通常所說的兩要素之間保持正交的程度，表示零件上被測要素相對于基準要素，保持正確的90°夾角狀況。垂直度公差是被測要素的實際方向，對于基準相垂直的理想方向之間所允許的最大變動量。

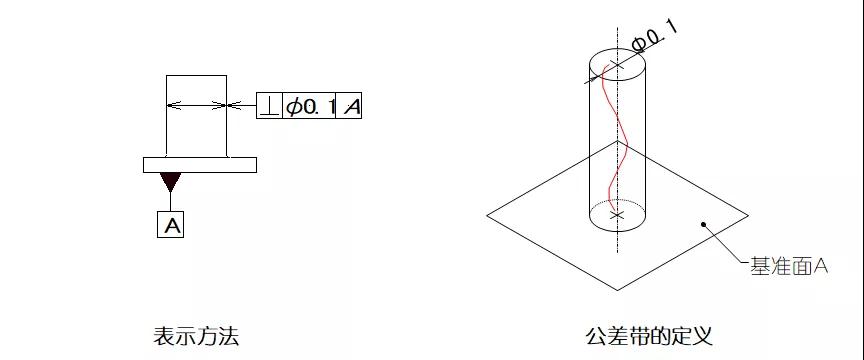

▲圖例說明：公差帶前加注記號φ，則公差帶垂直于基準面直徑為0.1mm的圓柱面內。

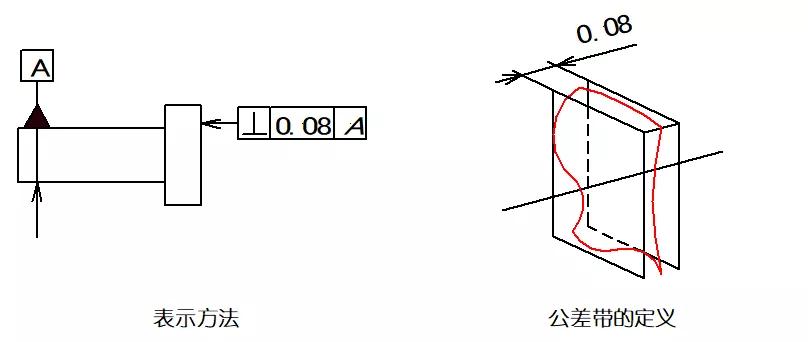

▲圖例說明：公差帶必須位于距離為0.08mm且垂直于基準線的兩平行平面之間。
九、傾斜度
傾斜度是表示零件上兩要素相對方向保持任意給定角度的正確狀況。傾斜度公差是被測要素的實際方向，對于基準成任意給定角度的理想方向之間所允許的最大變動量。

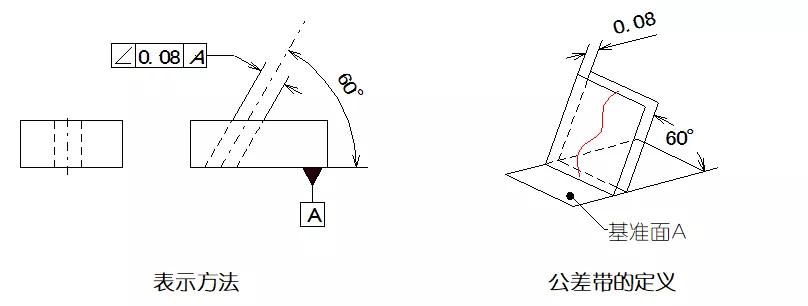

▲圖例說明：被測軸線的公差帶是距離為公差值0.08mm，且與基準面A成理論角度60°的兩平行平面之間的區域。

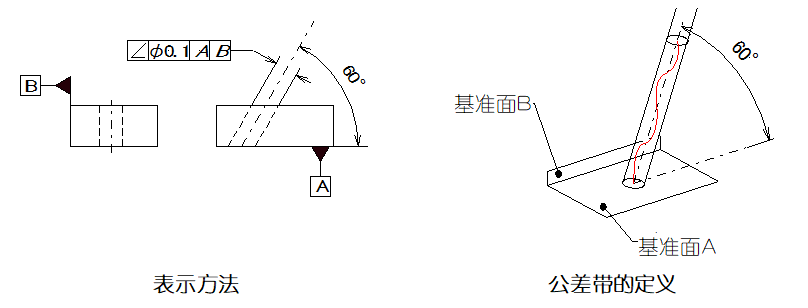

▲圖例說明：在公差值前加注記號φ，則公差帶必須位于直徑為0.1mm的圓柱面內。該公差帶應平行于垂直于基準A的平面B，并與基準A呈理論正確角度60°。
十、位置度
位置度是表示零件上的點、線、面等要素，相對其理想位置的準確狀況。位置度公差是被測要素的實際位置相對于理想位置所允許的最大變動量。

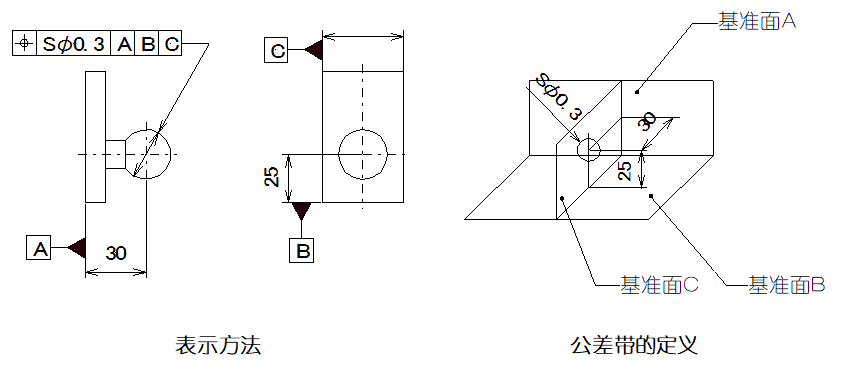

▲圖例說明：公差帶前加注記號Sφ時、公差帶是直徑0.3mm的球內區域。球公差帶的中心點的位置是相對于基準A,B及C的理論正確尺寸。
十一、同軸（同心）度
同軸度，即通常所說的共軸程度，表示零件上被測軸線相對于基準軸線，保持在同一直線上的狀況。同軸度公差是被測實際軸線相對于基準軸線所允許的變動量。

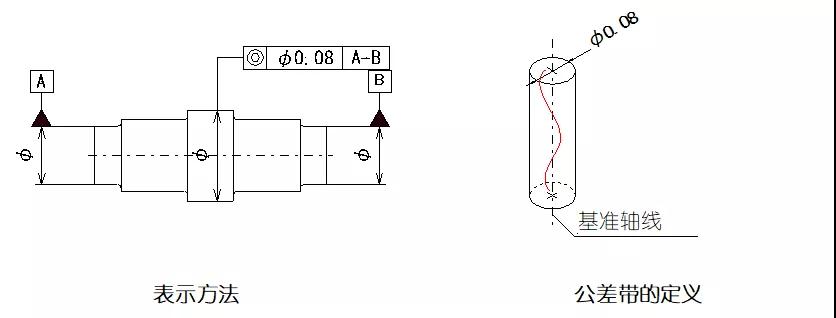

▲同軸度公差圖例：公差值加注記號時，公差帶是直徑0.08mm的圓柱之間區域。圓形公差帶的軸線與基準一致。
十二、對稱度
對稱度是表示零件上兩對稱中心要素保持在同一中心平面內的狀態。對稱度公差是實際要素的對稱中心面（或中心線、軸線）對理想對稱平面所允許的變動量。

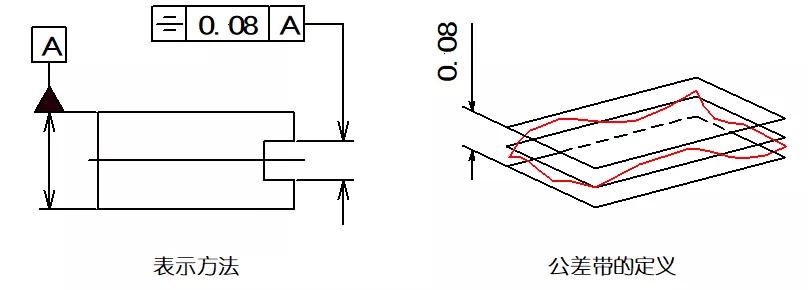

▲圖例說明：公差帶是距離為0.08mm、且相對于基準中心平面或中心線對稱配置的兩平行平面之間或直線之間的區域。
十三、圓跳動
圓跳動是表示零件上的回轉表面在限定的測量面內，相對于基準軸線保持固定位置的狀況。圓跳動公差是被測實際要素繞基準軸線，無軸向移動地旋轉一整圈時，在限定的測量范圍內所允許的最大變動量。

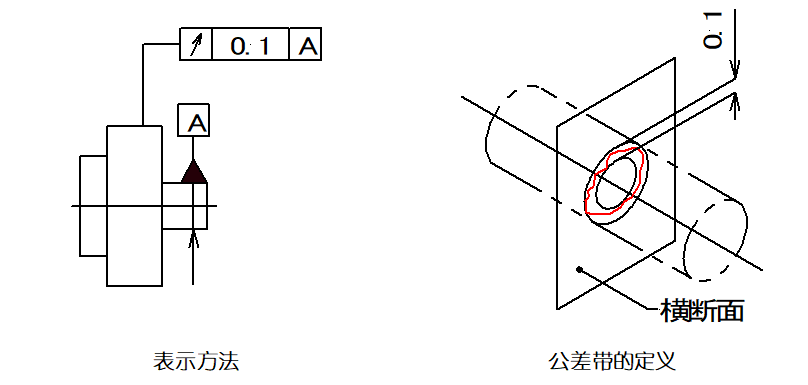

▲圖例說明1：公差帶是垂直于任一測量平面內，半徑差為0.1mm，且圓心在同一基準軸線上的兩同心圓之間的區域。

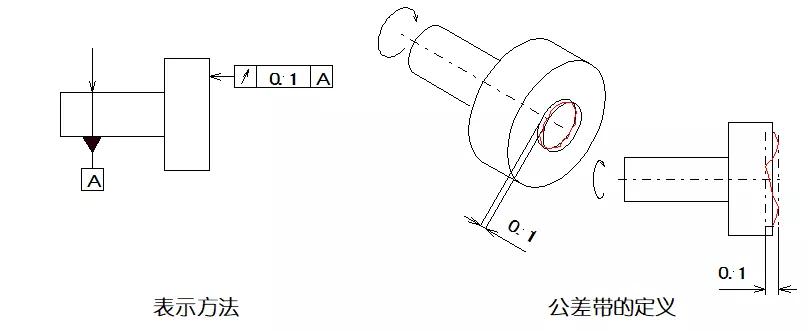

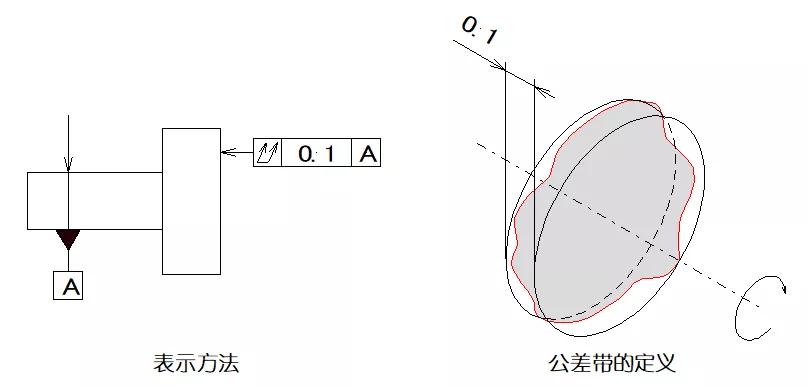

▲圖例說明2：公差帶是在與基準同軸的任一半徑位置的測量圓柱面上距離為0.1mm的兩個圓之間的區域。
十四、全跳動
全跳動是指零件繞基準軸線作連續旋轉時，沿整個被測表面上的跳動量。全跳動公差是被測實際要素繞基準軸線連續的旋轉，同時指示器沿其理想輪廓相對移動時所允許的最大跳動量。

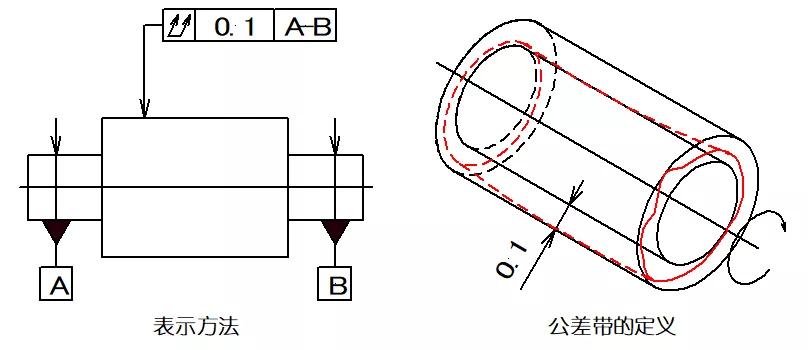

▲圖例說明1：公差帶是距離為半徑差0.1mm，且與基準同軸的兩圓柱面之間的區域。
▲圖例說明2：公差帶是距離為半徑差0.1mm，且與基準垂直的兩平行平面之間的區域。
