會員注冊機械制圖是工廠技術人員必須掌握的知識。有些技術人員以前沒有學過“機械制圖”，在生產中憑著見得多了也能看懂加工圖紙。但是，也正是這種沒有基礎的感覺可能會造成錯誤，比如將加工部位弄反掉。本文總結了機械制圖的投影知識，供大家參考。

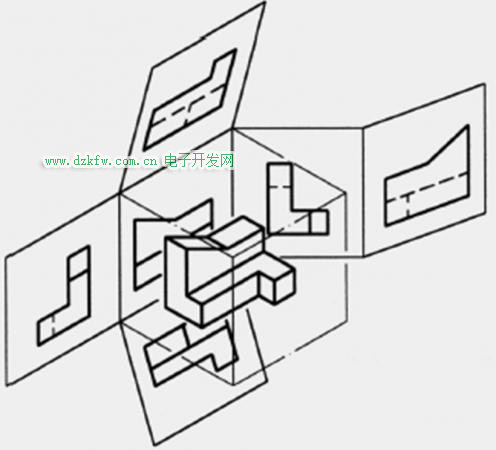

一、機械制圖投影法
依據投影原理表示物體的形狀，可將物體置于任何象限內，一般將物體置于第一限象而得到投影視圖的方法稱為第一角投影法，因此同理可得第二、三、四角投影法。
空間的四個象限

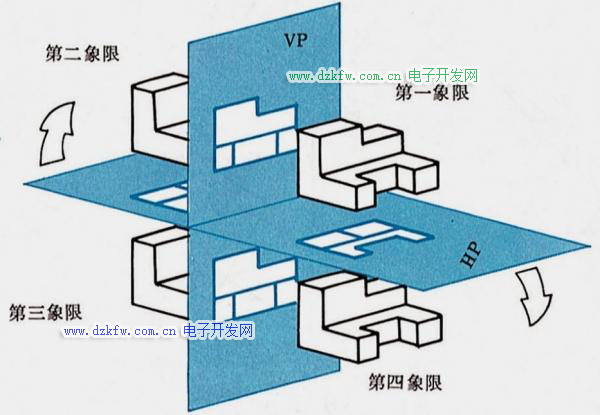

物體與四個象限
第二角投影法與第四角投影法所得視圖重迭，制圖與讀圖不易，所以不適用。
二、第一角與第三角法的區別
第一角法：物體置放于第一象限時，得到的投影視圖的方法，稱之。主從關系：觀察者→物體→投影面

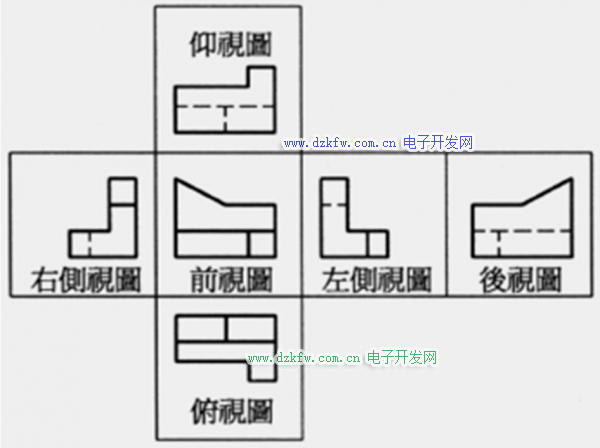

第一角法
第三角法：物體置放于第三象限時，得到的投影視圖的方法，稱之。主從關系：觀察者→投影面→物體

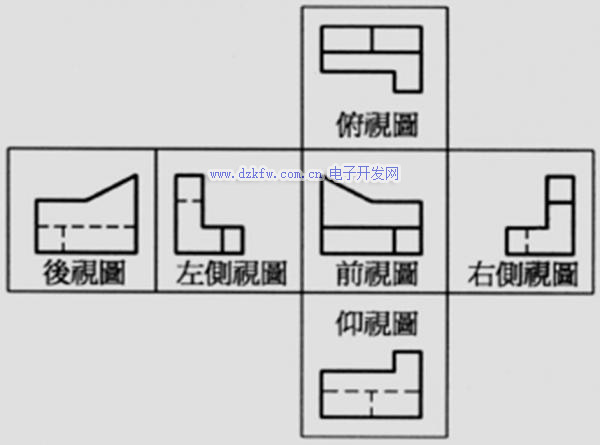

第三角法
第一角法：大部份使用于歐洲國家（如英國、德國、瑞士等）；
第三角法：與我們觀看物體位置的方向相同，因此美國、日本等國，使用此種投影法；
中國國家標準CNSB1001規定，第一角法與第三角法皆適用，但同一張圖中，不得同時采用。

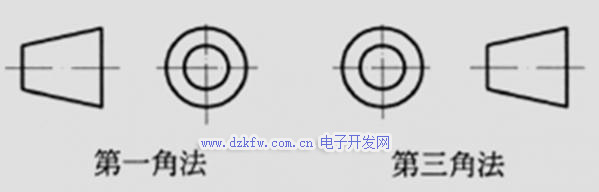

機械圖紙中一般要用如下圖示注明所用投影法：
投影法的表示
不怎么會看圖紙的小伙伴，請認真閱讀，并思考。
謝謝關注......
