會員注冊雷擊分為直擊雷和感應雷。直擊雷是雷電直接落在雷擊物上，產生的破壞最大;感應雷是雷電產生的電磁波在導體上產生的感應高壓，使連接到導體上的電器過壓而損壞。在電網上，已經安裝了多級避雷器，但前級雷電的殘存電壓或變頻器附近的雷電感應電壓仍然會對變頻器造成破壞。變頻器外殼被擊開。CPU主板，整流橋，驅動板還有輸出模塊都被損壞的事故很多。

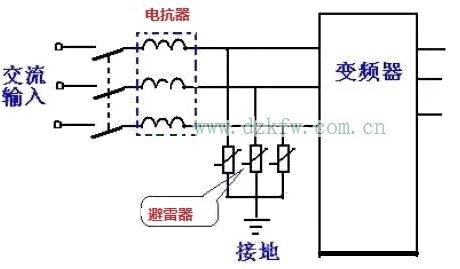

解決方案：在變頻器控制柜中安裝進線避雷器。 進線避雷器可采用電源防雷模塊，滑道安裝，并聯接地。該避雷器模塊為間隙放電，沖擊放電電流15kA(10/350μs) ，工作電壓250V。也可以采用在電源線上并聯壓敏電阻防雷。遠傳信號線采用屏蔽線，將屏蔽層兩端接地。
特別建議：
1、如果電源是架空進線，在進線處裝設變頻專用避雷器，或按規范要求在離變頻器20m的遠處預埋鋼管做專用接地保護。如果電源是電纜引入，則應做好控制室的防雷系統。實踐表明，這一方法基本上能夠有效解決雷擊問題。
2、當電源系統一次側帶有真空斷路器時，斷路器合閘或跳閘操作也能產生較高的沖擊電壓。如變壓器一次側真空斷路器斷開時，通過耦合在二次側形成很高的電壓沖擊尖峰。 為防止因沖擊電壓造成過電壓損壞，通常需要在變頻器的輸入端加壓敏電阻等吸收器件，保證輸入電壓不高于變頻器主回路期間所允許的最大電壓。
3、當使用真空斷路器時，應盡量限制沖擊形成，加裝RC浪涌吸收器。若變壓器一次側有真空斷路器，因在控制操作順序上保證真空斷路器動作前先將變頻器斷開。
