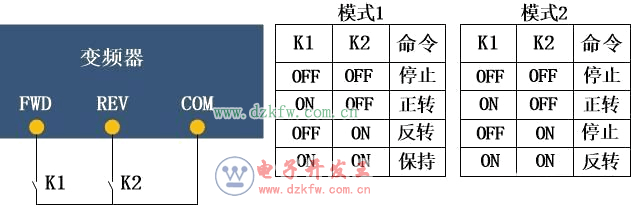

會員注冊兩線制的，這種接線方向最為常見，使能信號和方向信號合并到一塊，由定義端子FWD、REV來決定電機的正反轉。兩個開關K1和K2分別控制正轉和反轉運行，當開關斷開則停止運行，這種接線方式最簡單，也好理解。
兩線制還有一種控制方式就是加入使能的功能，方向控制和使能分開控制，這個使能意思就是一個啟動的總開關，無論變頻器控制電機正轉還是反轉，首先必須有使能信號才能啟動，否則你就是按下正轉開關，變頻器也不運行。此時FWD充當使能端子，方向有REV端子決定，當開關K1閉合，變頻器使能，當開關K2是斷開的狀態，電機正轉，當開關K2是閉合狀態，電機反轉。
三線制的需要三個開關控制，相比于兩線制的多了一個端子Sin，這個開關則單獨用于使能功能，控制使用的FWD、REV開關是復位式的，Sin是切換開關，因為此時需要上升沿信號來控制并保持輸出，要想停機則需要斷開使能開關。
