會員注冊變頻器主電路分為交一交和交一直一交兩種形式。
交一交變頻器可將工頻交流直接變換成頻率、電壓均可控制的交流，又稱直接式變頻器。
交一直一交變頻器則是先把工頻交流通過整流器變成直流，然后再把直流變換成頻率、電壓均可控制的交流，又稱間接式變頻器。常用的通用變頻器即屬于交一直一交變頻器。

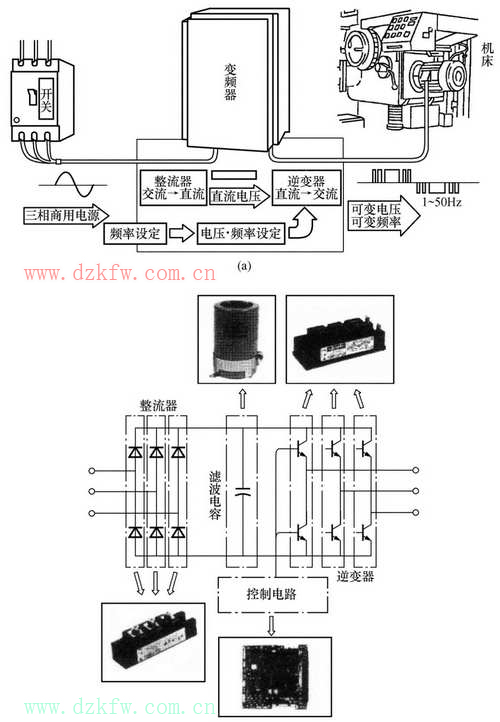

如下圖（a)為變頻器調速系統的構成圖，下圖（b)為變頻器的電路組成及主要部件的外形圖。主回路由整流器（整流模塊）、濾波器（濾波電容）和逆變器（大功率晶體管模塊）三個主要部件構成。控制回路則由單片機、驅動電路和光電隔離電路構成。
整流器主要是將電網的交流整流成直流；逆變器是通過三相橋式逆變電路將直流轉換成任意頻率的三相交流；濾波電路又稱直流中間電路，由于變頻器的負載一般為電動機，屬于感性負載，運行中中間直流環節和電動機之間總會有無功功率交換，這種無功功率將由中間環節的儲能元件(電容器)來緩沖；控制電路主要是完成對逆變器的開關控制，對整流器的電壓控制以及完成各種保護功能。
變頻器的構造圖
（a)為變頻器調速系統（b)變頻器的電路組成
