變頻器我用的最多的是ABB的變頻器，其優點是設置簡單，使用簡單，應用宏會設定一些默認參數，只需要調整一些實際參數即可。

下面舉例說明：

ACS510單機控制設計實例：

一、選型問題：

ACS510變頻器是風泵專用的變頻器，即一般所說的輕載變頻器。功率范圍較大，為1.1KW-110KW，相對于其他型號變頻器經濟實惠，控制方式更具針對性。

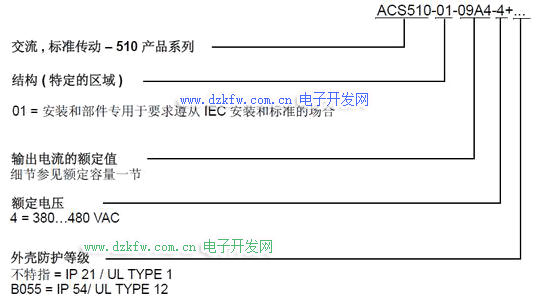

變頻器型號代碼詳解：

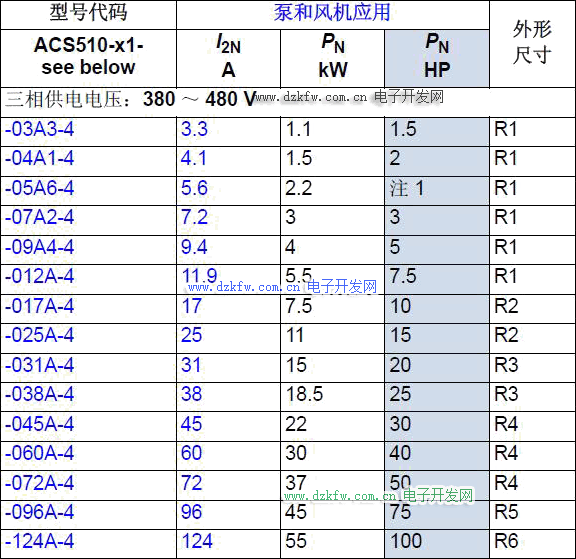

一般工廠用的風機水泵和風機是AC380V，其他就是功率對應型號，如圖：

例如：7.5kw的風機選型型號就是：ACS510-01-017A-4，其中017A為最大電流17A，實際電流參數按照電機名牌功率填寫。

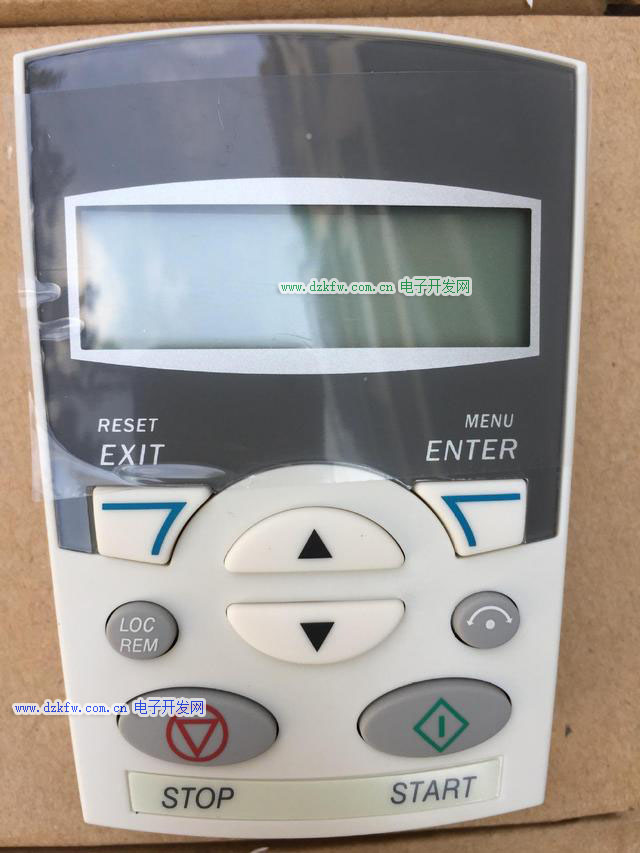

一般選型完畢后還需要選擇控制面板，控制面板有兩種，一種是數字化的，只有代碼顯示價格較便宜，另外一種是中文顯示的，對于熟悉代碼的設計人員可以選擇數字化面板，而對于不熟悉的設計人員可選擇中文面板，中文面板不僅有代碼顯示，還有簡要說明。

控制面板可安裝于變頻器上，也可使用通訊線（本質上是網線）將面板接至控制盤柜門上，方便調試及參數設置。

二、設計電路

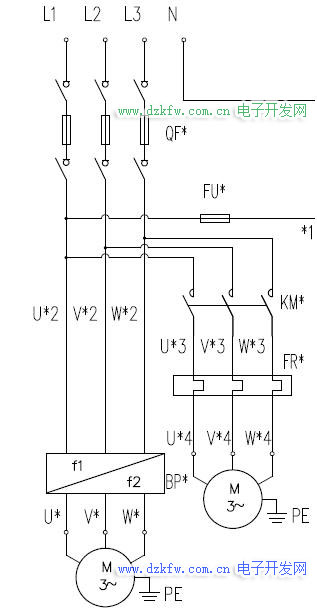

1，主電路設計，如圖，L1、L2、L3、N為電源進線，QF為熔斷隔離器，BP為變頻器，出電纜直接接電機（距離遠時加裝出現電抗器），右側KM為變頻電機冷卻風扇控制接觸器。

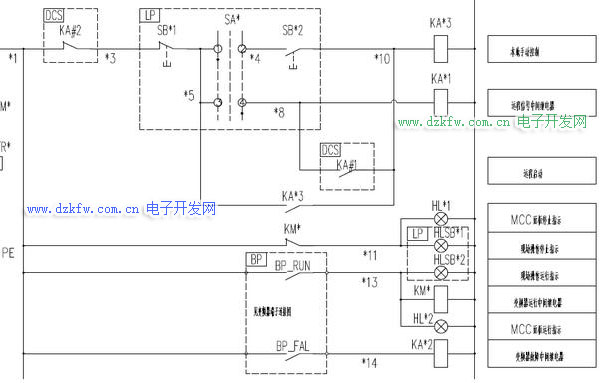

2，控制電路設計，如圖，虛線框DCS為遠程控制，LP為就地操作柱，BP為變頻器，此電路設計為無擾切換遠程和就地，KA#2為DCS控制停止，KA#1為DCS控制啟動，SB1為操作柱控制停止，SB2為操作柱控制啟動，KA*1為遠程控制信號繼電器，設置繼電器是為了防止AC220V控制線和DC24信號線施工出錯，造成DCS模塊傳入強電燒毀。

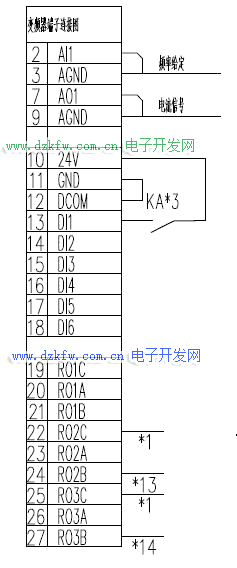

變頻器接線端子圖，如圖，AI1的信號輸出接入DCS，設置頻率給定，4~20ma信號，AO1的信號接入DCS，反饋運行電流（或者轉速、頻率等，可自行設定），KA*3是變頻器啟動命令。RO2為變頻器繼電器輸出，該繼電器設置為運行信號，當變頻器運行后，繼電器閉合，KM吸合，變頻電機的冷卻風扇運行。RO1為變頻器繼電器輸出，該繼電器設置為故障信號，當變頻器檢測到故障，繼電器閉合，KA*2吸合，為故障故障輸出中間繼電器。

三、變頻器參數設定：

9901（語言選擇）=1（中文）

9902（應用宏選擇）=1（標準宏）

9905（電機額定電壓）=電機名牌數據

9906（電機額定電流）=電機名牌數據

9907（電機額定功率）=電機名牌數據

9908（電機額定轉速）=電機名牌數據

1001（外部命令）=1（DI1得電=啟動，DI1失電=停止，對應端子短接線圖）

1003（轉向）=1（1=正轉-方向固定為正轉）

1103（給定值1選擇）=1（AI1 =給定來自AI1，對應端子短接線圖）

1104（給定值1最小值）=0HZ（可根據實際工藝要求及電機銘牌填寫）

1105（給定值1最大值）=50HZ（可根據實際工藝要求及電機銘牌填寫）

1105（給定值1最大值）=50HZ（可根據實際工藝要求及電機銘牌填寫）

1301（AI1低限）=20%，注意，這個低限是指控制電流的低限，因?yàn)椴捎?~20mA信號控制變頻器，則4mA為低限，因?yàn)樵撔盘柨蛇x范圍為0~20mA，計算低限應為4mA/20mA*100%=20%。

1302（AI1高限）=100%，同理，計算高限應為20mA/20mA*100%=100%，

1402（繼電器2輸出）=2（運行-變頻器運行時繼電器動作，對應端子接線圖RO2）

1403（繼電器3輸出）=4（故障-變頻器故障時繼電器動作，對應端子接線圖RO3）

1501（AO1賦值）=可選101~145，分別對應頻率、電流、轉速等，選擇需要的參數即可。

1502（AO1賦值低限）=20%，同理AI1計算方式。

1503（AO1賦值高限）=100%，同理AI1計算方式。

1504（AO1最小值）=4mA，信號范圍最小值。

1505（AO1最大值）=20mA，信號范圍最大值。

至此所有使用的變頻器端子定義設置完畢，即可調試試運行。

以上是我的一點設計經驗，有不足之處請其他同仁指正。
