會員注冊一、西門子公司的變頻器品種規格齊全。功率小到幾百瓦，大到數千千瓦；功能從低端到高端；額定電壓從低壓、中壓到高壓；分交流變頻器和直流變頻器等。本章文以西門子公司的通用變頻器MM440系列為例，介紹西門子變頻器的使用。
（1）西門子MM440變頻器西門子MM440變頻器是通用型變頻器，由微處理器控制，并采用絕緣柵雙極型晶體管（IGBT）作為功率輸出器件，它具有很高的運行可靠性和功能多樣性。脈沖寬度調制的開關頻率也是可選的，降低了電動機運行的噪聲。
（2）西門子MM440變頻器的接線MM440變頻器的線路框圖如圖2-1所示，控制端子定義見表2-2。

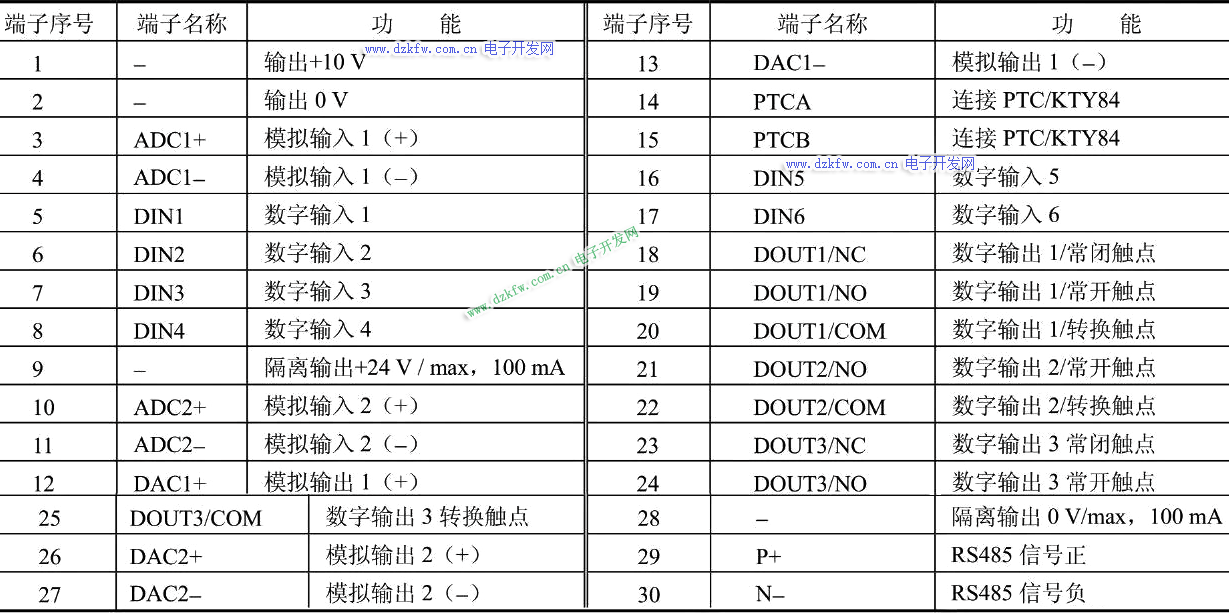

MM440控制端子定義

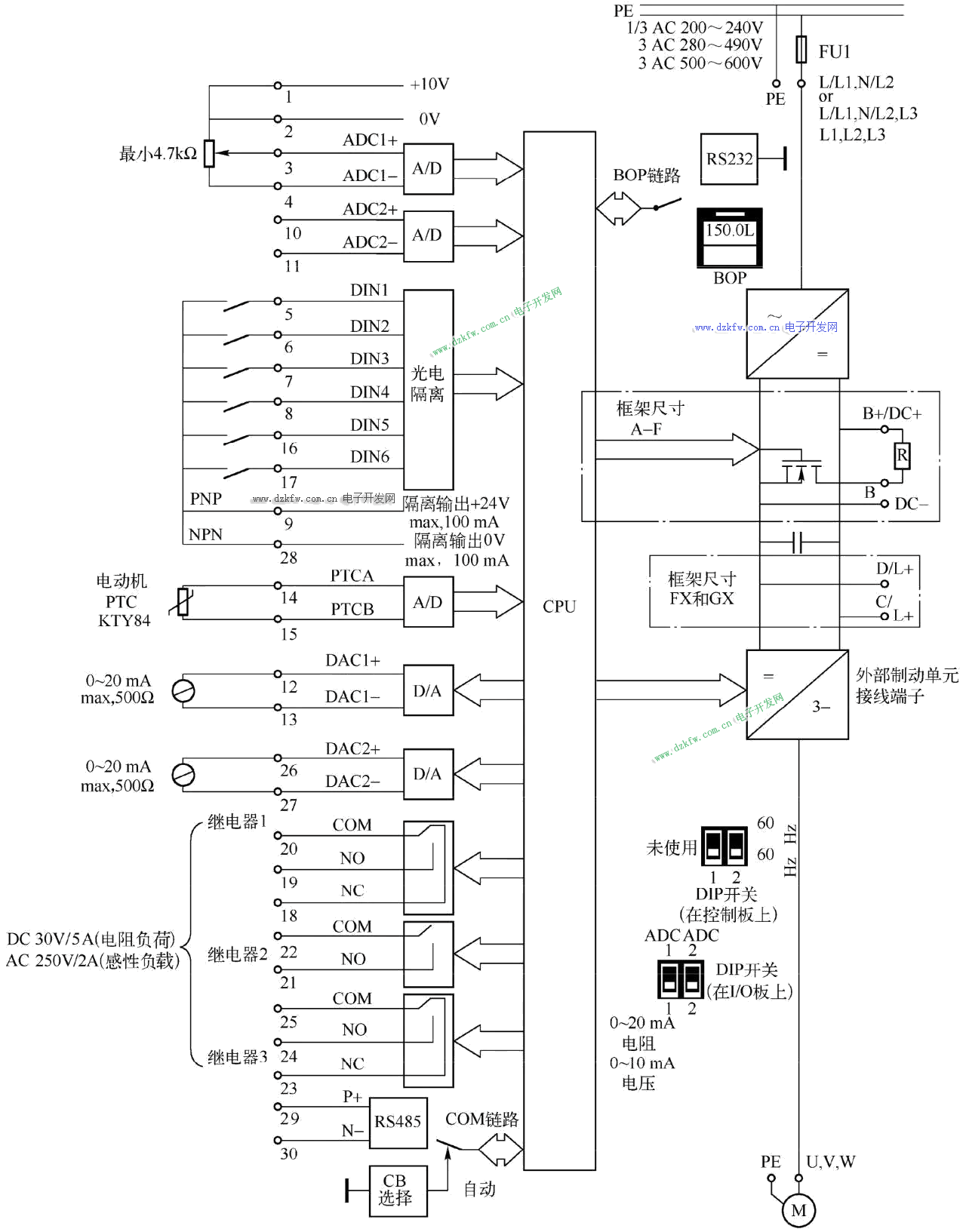

MM440變頻器的線路框圖
MM440變頻器的核心部件是CPU單元，根據設定的參數，經過運算輸出控制正弦波信號，再經過SPWM調制，放大輸出正弦交流電驅動三相異步電動機運轉。
二、西門子MM440變頻器的參數設置
（1）BOP基本操作面板的功能MM440變頻器是一個智能化的數字變頻器，在基本操作板上可進行參數設置，參數可分為四個級別。
①標準級，可以訪問經常使用的參數。
②擴展級，允許擴展訪問參數范圍，例如變頻器的I/O功能。
③專家級，只供專家使用，即高級用戶。
④維修級，只供授權的維修人員使用，具有密碼保護。

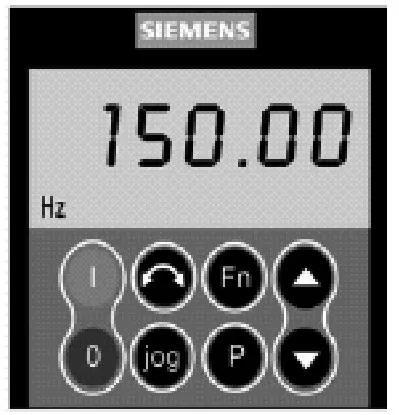

【關鍵點】 一般的用戶，將變頻器設置成標準級或者擴展級即可。BOP基本操作面板的外形如圖4-3所示，利用基本操作面板可以改變變頻器的參數。BOP具有7段顯示的5位數字，可以顯示參數的序號和數值、報警和故障信息以及設定值和實際值。參數的信息不能用BOP存儲。BOP基本操作面板上的按鈕功能見表2-3。
BOP基本操作面板的
BOP基本操作面板上的按鈕功能
（2）BOP基本操作面板的使用舉例
舉例:將參數P1000的第0組參數（P1000［0］），設置為1。解：參數的設定方法見表2-3。
參數的設定方法
