趨膚效應（Skin Effect）是電磁場與導體相互作用時的一種重要現象，指的是在高頻交流電的作用下，電流密度主要集中在導體表面的現象，越靠近導體表面的電流密度越大，而越靠近導體中心的電流密度越小。這一效應廣泛存在于電力傳輸、無線通信、電子元件設計等領域。趨膚效應導致了導體在高頻條件下的“表面電阻”增加，并影響導體的有效電阻和功率損耗。本文將詳細介紹趨膚效應的理論基礎、數學描述及其工程應用，并結合實際例子分析趨膚效應在不同場景下的影響。

前言

趨膚效應是高頻電流傳輸過程中不可忽視的物理現象。隨著電流頻率的增加，電流會逐漸集中在導體的表面層，導致導體的有效電阻增大。這一現象不僅影響了電力傳輸線路的效率，還對電子設備的設計提出了挑戰。在高頻電子電路中，趨膚效應可能引起信號衰減、功率損耗增加等問題。因此，理解趨膚效應的物理機制及其影響，并采取相應的工程對策，具有重要的實際意義。

1. 趨膚效應的物理機制

趨膚效應的產生源于電磁波在導體內部的傳播特性。當交流電流流過導體時，根據麥克斯韋方程組，交變的電流會在導體內部產生交變的磁場，而交變的磁場又會在導體中感應出渦電流。導體中的渦電流與原始電流的分布產生相互作用，導致電流密度逐漸向?qū)�體表面集中。這種電流密度的分布變化即為趨膚效應的本質。

在導體內部，電磁場的傳播受電導率 σ、磁導率 μ 以及電流頻率 f 的影響。趨膚效應的強弱通常由一個參數來衡量，即趨膚深度 δ。趨膚深度 δ 表示在導體中電流密度下降到表面電流密度 e^{-1} 倍的深度，其計算公式為：

δ = sqrt(2 / (ω * μ * σ))

其中，ω = 2 * π * f 是電角頻率，μ 是導體的磁導率，σ 是導體的電導率。可以看到，趨膚深度 δ 與電流頻率 f 的平方根成反比關系，頻率越高，趨膚深度越小，電流越集中于導體的表面。

1. 趨膚效應的數學描述與推導

趨膚效應可以通過求解麥克斯韋方程組來獲得更精確的數學描述。為簡化問題，我們考慮導體為無限長的圓柱體，電流沿軸向流動。這樣，問題變成了一維的電流分布問題。

A）麥克斯韋方程組的建立

在導體中，根據麥克斯韋方程組，可以寫出電場和磁場的關系：

∇ × E = - ∂B / ∂t

∇ × H = J + ∂D / ∂t

其中，E 是電場，B 是磁感應強度，H 是磁場強度，J 是電流密度，D 是電位移矢量。對于導體而言，可以忽略位移電流項（∂D / ∂t），則第二個方程變?yōu)椋?/P>

∇ × H = J

根據歐姆定律，電流密度 J 與電場 E 的關系為：

J = σ * E

結合以上方程，可以得到電場 E 在導體內的分布方程。

B）趨膚深度的推導

將電場 E 表示為沿半徑 r 的復指數形式 E(r) = E_0 * e^{-r/δ}，其中 E_0 為表面電場強度。根據邊界條件和麥克斯韋方程組的關系式，可以推導出趨膚深度 δ 的表達式，最終得到：

δ = sqrt(2 / (ω * μ * σ))

趨膚深度 δ 表示了在導體內，電流密度隨深度衰減的速率。趨膚深度越小，電流密度越集中在導體表面。

C）電流密度的分布

通過解得的趨膚深度 δ，可以進一步計算導體內電流密度 J(r) 的分布。通常情況下，電流密度 J(r) 隨半徑 r 呈指數衰減，即：

J(r) = J_0 * e^{-r / δ}

其中，J_0 是導體表面的電流密度。隨著 r 的增加，電流密度迅速衰減到零。因此，在高頻條件下，電流僅集中在導體的表層，形成了表面電流。

1. 趨膚效應的工程影響與應用

趨膚效應在工程領域具有重要影響，特別是在電力傳輸、高頻電子元件以及無線電通信等方面。趨膚效應不僅影響導體的有效電阻，還影響導體的功率損耗和信號傳輸效率。工程師們需要在設計中充分考慮趨膚效應的影響，以優化設備性能。

A）電力傳輸中的趨膚效應

在電力傳輸中，趨膚效應會導致交流電阻增加，進而引起能量損耗。在超高壓輸電線路中，傳輸頻率一般為50 Hz或60 Hz，因此趨膚效應相對較弱，但對于長距離傳輸仍需考慮其影響。為了減少趨膚效應帶來的損耗，通常采用多股絞線或空心導體等結構，以增加導體的表面積。

舉例來說，超高壓輸電線使用鋁絞線鋼芯（ACSR）結構，通過增加導體的有效表面積來降低趨膚效應帶來的功率損耗。這種結構可以有效減小高頻交流電流集中的效應，優化傳輸效率。

B）高頻電子元件中的趨膚效應

在高頻電子設備中，趨膚效應的影響尤為顯著，例如在電感器、變壓器和印刷電路板（PCB）等元件中。隨著頻率的增加，趨膚深度 δ 迅速減小，導致導體的有效電阻增加，進而引起功率損耗增加和熱效應。工程師在設計高頻電路時需要考慮趨膚效應對導體電阻的影響，合理選擇導體材料和結構，以降低功率損耗。

例如，在高頻變壓器中，繞組的趨膚效應會增加繞組的電阻，降低變壓器的效率。為減少趨膚效應的影響，高頻變壓器通常使用多層薄導體或利茲線來替代傳統的粗導體，以增大導體的有效表面積，減少電阻和功率損耗。

趨膚效應對PCB高頻板設計DDR繞線等長的影響

      很多同行來問什么是趨膚效應，趨膚效應應該是附在表面，為什么變成了附在線路橫截面的底面？下面就和小易，一起具體了解下趨膚效應。

進入高頻以后就不一樣了，就像咱們1000米跑步，大家都知道內側的距離最短，都會爭搶著去跑道的內側，這個時候就無法保持原來整齊的隊


形了。電子也是一樣的，它就像賽車手一樣，很聰明的自動尋找內側的最短路徑，如下圖中綠色的路徑，這樣就造成了實際的路徑長度要遠遠小于100mil, 彎曲的部分越多，實際的路徑就越短。

C）無線電通信中的趨膚效應

在無線電通信系統中，天線設計必須考慮趨膚效應的影響。天線在發射和接收高頻信號時，電流主要集中在導體表面。由于趨膚效應，導體的有效電阻增加，可能導致信號衰減和效率降低。為提高天線的性能，工程師們通常在天線表面鍍上一層高導電率的材料（如銅或銀），以減少趨膚效應引起的表面電阻。

一個典型的例子是微帶天線的設計。在微帶天線中，高頻電流流經金屬微帶的表面，趨膚效應導致信號能量損失。通過優化微帶材料和厚度，設計師可以減少趨膚效應的影響，確保天線具有良好的信號傳輸和接收能力。

J0=I/s(其中J0為直流電流密度，I為直流電流的大小，s為導線的橫截面積)。對于一個半徑為a的圓柱形導體，其直流電阻RDC=L/πa2σ(其中L為圓柱形導體的長度，a為圓柱形導體的半徑，σ為圓柱形導體的電導率)。

F) 交流電流的分布

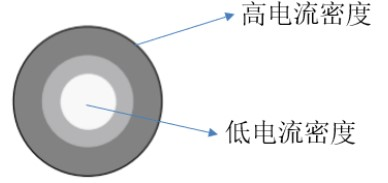

由于交變的帶電粒子流形成了一個交變磁場，該磁場會激發一個電場（根據法拉第電磁感應定律），與此電場相伴的電流和初始電流的方向相反。對于圓形導線，這種效應在導線的中心部位最強，造成中心部位的電阻增加，電流趨向于導體的表面。

其中z方向的電流密度Jz幅值可以近似可以用下列公式表示：

。

其中a為半徑，I為導體中的總電流，p2=-jωµσ，δ為趨膚深度。

δ滿足下列公式。

它表示的是電流密度作為頻率f、磁導率µ和電導率σ的函數在空間的衰弱。

在高頻條件下(f≧500MHz)的歸一化電阻和電抗可以表示如下：

R/RDC≈a/(2δ);

(ωL)/RDC≈a/(2δ)。

成立條件：δ≤a。

通常情況下，導體的相對磁導率等于1（µ=1），由于趨膚深度δ反比于頻率的平方根，所以在低頻時趨膚深度很大，而隨著頻率的提高則迅速減小。

結論

趨膚效應是高頻交流電流傳輸中普遍存在的物理現象，其本質是電磁場在導體中傳播導致電流密度集中在表面。趨膚效應的強弱取決于電流頻率、導體材料的電導率和磁導率等因素。在實際工程應用中，趨膚效應對電力傳輸、高頻電子元件、無線通信等領域產生重要影響。工程師通過優化導體結構、選擇合適材料等方法，來減小趨膚效應帶來的負面影響，從而提高設備的工作效率。
