會員注冊磁路有三個基本定律作為分析計算的基礎。
1． 磁路的基爾霍夫第一定律（KCL）
在圖1所示磁路的分支處（又稱為磁路的節點）作一封閉面S，若忽略漏磁通并選定主磁通φ1、φ2、φ3的參考方向如圖所示。
圖1
① 內容：穿進任一封閉面的磁通一定等于穿出該封閉面的磁通。
② 表達式：
φ1+φ2 -φ3 = 0
寫成一般形式，有
∑φ = 0 （1）
即匯合于磁路中任一節點的磁通的代數和為零，這就是磁路的基爾霍夫第一定律。
③ 正負符號的選取：一般選離開節點的磁通項前取正號，反之取負號。
2． 磁路的基爾霍夫第二定律(KVL)
① 磁通勢F
鐵芯線圈的匝數與通過勵磁電流乘積叫做磁通勢F，磁通勢的SI主單位均為安（A）。
F = NI （2）
② 磁位差Um：
磁場強度H與該段磁路平均長度l的乘積，叫做該段磁路的磁位差Um，其單位均為安（A）。
（3）
③ 內容：磁路的任一閉合回路中，各段磁位差的代數和等于磁通勢的代數和。
④ 數學表達式：
推廣到一般情形，有
（4）
⑤ 正負號的選�。�
a. 磁位差的符號:
選一繞行方向，磁通的參考方向與繞行方向一致時，該段磁位差項前取正號，反之取負號；
b. 磁通勢的符號:
勵磁電流的參考方向與磁路回線繞行方向符合右手螺旋關系時，該磁通勢項前取正號，反之取負號。
3． 磁路的歐姆定律
① 磁阻：媒質對磁通的阻礙作用，稱為磁阻。

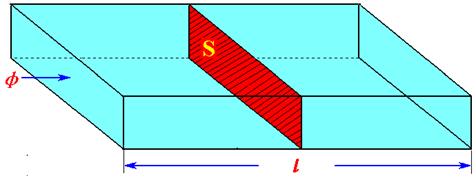

圖2 一段均勻磁路
Rm =
磁阻的SI主單位為每亨（1/H）。
空氣的磁導率為常量，故氣隙的磁阻是常量。
鐵磁性物質的磁導率不是常量，使得鐵磁性物質的磁阻是非線性的，因此一般情況下不能應用磁路的歐姆定律進行計算。
② 磁路的歐姆定律：一段磁路磁通與磁位差成正比。
