會員注冊【不對稱三相電路】 三相電路中只要電源、負載阻抗或線路阻抗之一不滿足對稱條件，就是不對稱三相電路。通常三相電源是對稱的，在低壓配電網中，三相負載的不對稱是常見的。
【不對稱三相電路計算】 不對稱三相電路無法分相計算，只能按照復雜正弦穩態電路來處理，根據具體情況選擇合適的方法來求解，如結點分析法、網孔分析法等。

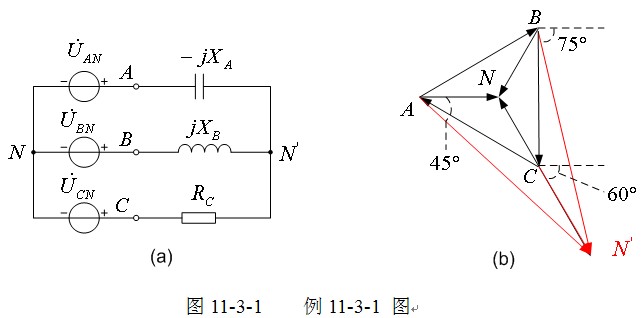

【例11-3-1】 在圖11-3-1（a）所示電路中，已知電源為相電壓
的對稱三相電源，負載阻抗
，求中性點
與
之間的電壓和負載各相電壓，并作出其位形相量圖。
解 盡管三相負載的阻抗模值相等，但性質不同，仍為不對稱三相電路。令
且采用節點分析法，則
的節點方程為
代入各參數，解得
負載相電壓分別為
根據上述計算結果，作出電路中各電壓相量的位形相量圖如圖11-3-1（b）所示。
【中性點位移】 在不對稱的三相三線制Y-Y電路中，盡管三相電源對稱，由于負載不對稱，負載的中性點與電源中性N的電位不相等（有阻抗為零的中線情況除外），從位形相量圖上看，電源中性點N與負載中性點不再重合，這種現象，叫做中性點位移。顯然，中性點的位移，使得負載各相的電壓大小不相同。某些相的電壓升高，某些相的電壓降低。相電壓升高，有可能使得用電設備因超過額定工作電壓而損壞（如白熾燈過熱燒毀等）；而相電壓降低，使得用電設備不能正常工作（如白熾燈不亮等）。
