1 、電氣圖的分類
電氣原理圖（維修中用得較多）、電氣安裝接線圖（維修中用得較多）、電氣系統圖、方框圖、展開接線圖、電器元件平面布置圖、系統圖。

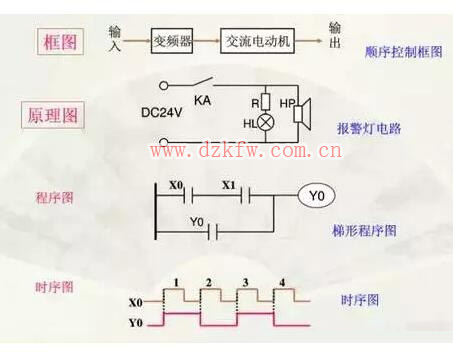

（1）、系統圖或框圖：用符號或帶注釋的框，概略表示系統或分系統的基本組成、相互關系及其主要特征的一種簡圖。
（2）、電路圖：用圖形符號并按工作順序排列，詳細表示電路、設備或成套裝置的全部組成和連接關系，而不考慮其實際位置的一種簡圖。目的是便于詳細理解作用原理、分析和計算電路特性。
（3）、功能圖：表示理論的或理想的電路而不涉及實現方法的一種圖，其用途是提供繪制電路圖或其他有關圖的依據。
（4）、邏輯圖：主要用二進制邏輯（與、或、非）單元圖形符號繪制的一種簡圖，其中只表示功能而不涉及實現方法的邏輯圖叫純邏輯圖。
（5）、功能表圖：表示控制系統的作用和狀態的一種圖。
(6)、等效電路圖：表示理論的或理想的元件（如R、L、C）及其連接關系的一種功能圖。
(7)、程序圖：詳細表示程序單元和程序片及其互連關系的一種簡圖。

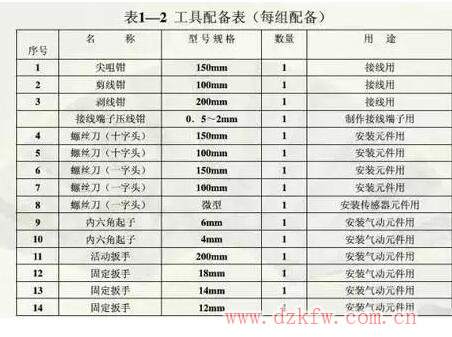

(8)、設備元件表：把成套裝置、設備和裝置中各組成部分和相應數據列成的表格其用途表示各組成部分的名稱、型號、規格和數量等。
(9)、端子功能圖：表示功能單元全部外接端子，并用功能圖、表圖或文字表示其內部功能的一種簡圖。
(10) 、接線圖或接線表：表示成套裝置、設備或裝置的連接關系，用以進行接線和檢查的一種簡圖或表格。
⑴單元接線圖或單元接線表：表示成套裝置或設備中一個結構單元內的連接關系的一種接線圖或接線表。（結構單元指在各種情況下可獨立運行的組件或某種組合體）
⑵互連接線圖或互連接線表：表示成套裝置或設備的不同單元之間連接關系的一種接圖或接線表。（線纜接線圖或接線表）
⑶端子接線圖或端子接線表：表示成套裝置或設備的端子，以及接在端子上的外部接線（必要時包括內部接線）的一種接線圖或接線表。
⑷電費配置圖或電費配置表：提供電纜兩端位置，必要時還包括電費功能、特性和路徑等信息的一種接線圖或接線表。
(11)、數據單：對特定項目給出詳細信息的資料。

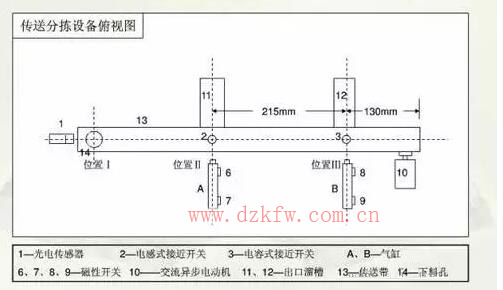

(12)、簡圖或位置圖：表示成套裝置、設備或裝置中各個項目的位置的一種簡圖或一咱圖叫位置圖。
指用圖形符號繪制的圖，用來表示一個區域或一個建筑物內成套電氣裝置中的元件位置和連接布線。
2、電氣圖中區域的劃分

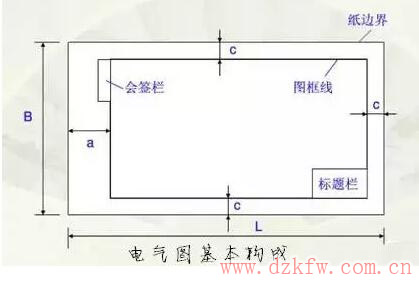

標準的電氣圖（電氣原理圖）對圖紙的大小（圖幅）、圖框尺寸和圖區編號均有一定的要求。圖框線上、下方橫向有阿拉伯數字1，2，3等，圖框線，左、右縱向標有大寫字母A、B、C等，這些是圖區編號，是為了便于檢索圖中的電氣線路或元件，方便閱讀、理解全線路的工作原理而設置的，俗稱“功能格”。
3、電氣圖中符號位置索引
為了便于查找電氣圖中某一元件的位置，通常采用符號索引是由圖區編號中代表（橫向）的字母和代表列（縱向）的數字組合，必須時還須注明所在圖號、頁次。
4、電氣符號
在電氣圖早的電氣符號是國家統一規定的，它包括圖形符號、文字符號和回路符號。
圖形符號：基本符號 、 一般符號 、 明細符號。
基本符號：基本文字符號（單、雙字母符號）、輔助文字符號
明細符號 技術數據的表示方法
（電氣元器件符號前面有更新，需要的朋友可以查找歷史消息）
5、電氣圖識圖的一般方法
（1）查閱文字說明----包含系統功能、電氣原理、元器件，明細等技術說明資料。
（2）系統模塊分解---一般對原理圖、邏輯圖、流程圖等按功能模塊分解。而對接線圖往往安裝制作的位置模塊分解。化大為小的分析方法 。

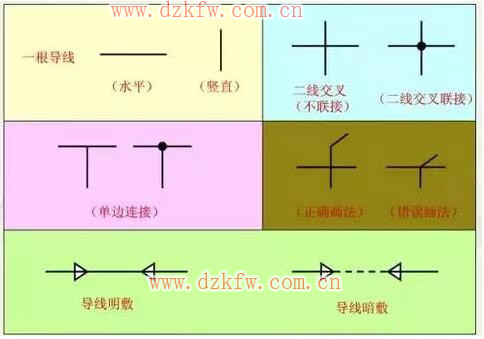

（3）導線和元器件的識別----分清圖中的動力線、電源線、信號控制線、負載等導線的線型、規格和走向，識別元器件及部件設備的型號、規格參數及在圖中的作用。
（4）整理識圖的結果----整理出必要的文字說明，指出電氣圖的功能特點、工作原理、主要元器件和設備、安裝要求、注意事項等。
