會員注冊① 單股銅芯導線的直接連接 先把兩線端X形相交，如圖1（a）所示；互相絞合2～3圈，如圖1（b）所示；然后扳直兩線端，將每線端在線芯上緊貼并繞6圈，如圖1（c）、（d）所示。多余的線端剪去，并鉗平切口毛刺。
② 單股銅芯導線的T字分支連接 連接時要把支線芯線頭與干線芯線十字相交，使支線芯線根部留出約3～5mm；較小截面芯線按圖2所示的方法，環繞成結狀，再把支線線頭抽緊扳直，然后緊密地并纏6～8圈，剪去多余芯線，鉗平切口毛利。較大截面的芯線繞成結狀后不易平服，可在十字相交后直接并纏8圈；但并纏時必須十分的緊密牢固。
圖1 單股銅芯導線直接連接
圖2 單股銅芯導線T字分支連接
③ 7股銅芯導線的直接連接，按下列步驟進行。
a. 先將剖去絕緣層的芯線頭拉直，接著把芯線頭全長的1／3根部進一步絞緊，然后把余下的2／3根部的芯線頭，如圖3（a）所示方法，分散成傘骨狀，并將每股芯線拉直。
b. 把兩導線的傘骨狀線頭隔股對叉，如圖3（b）所示，然后捏平兩端每股芯線。
c. 先把一端的7股芯線按2、2、3股分成三組，接著把第一組股芯線扳起，垂直于芯線如圖3（c）所示，然后按順時針方向緊貼并纏兩圈，再扳成與芯線平行的直角，如圖3（d）所示。
d. 按照上一步驟相同方法繼續緊纏第二和第三組芯線，但在后一組芯線扳起時，應把扳起的芯線緊貼前一組芯線已彎成直角的根部，如圖3（e）（f）所示。第三組芯線應緊纏三圈，如圖3（g）所示。每組多余的芯線端應剪去，并鉗平切口毛刺。導線的另一端連接方法相同。
圖3 7股銅芯導線的直接連接
④ 19股銅芯導線的直接連接 連接方法與7股芯線的基本相同，芯線太多，可剪去中間的幾股芯線，纏接后，在連接處尚須進行釬焊，以增強其機械強度和改善導電性能。

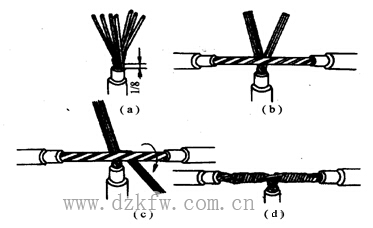

⑤ 7股銅芯導線的T字分支連接 把分支芯線線頭的1／8處根部進一步絞緊，再把7／8處部分的7股芯線分成兩組，如圖4（a）所示；接著把干線芯線用螺絲刀撬分兩組，把支線四股芯線的一組插入干線的兩組芯線中間，如圖4（b）所示；然后把三股芯線的一組往干線一邊按順時針緊纏3～4圈，鉗平切口，如圖4（c）所示；另一組四股芯線則按逆時針纏繞4～5圈，兩端均剪去多余部分，如圖4（d）所示。
圖4 7股銅芯導線的T字分支連接
⑥ 19股銅芯導線的T字分支連接 19股銅芯導線T字分支與7股芯線導線基本相同。只是將支路導線的芯線分成9根和10根，并將10根芯線插入干線芯線中，各分兩次向左右纏繞。
