會員注冊圖1中的RS就是重復接地。
定義：在中性點直接接地系統中，除了工作接地以外，其他點的再次接地。
圖A中RN為工作接地，RS為重復接地。
主要作用：避免零線斷開或接觸不良時電擊的危害性。
圖2
圖3

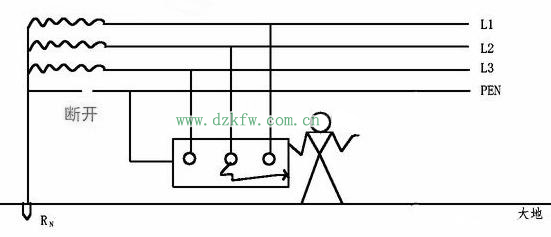

如圖2中，沒有重復接地，當零線斷開時，如果設備漏電，金屬外殼帶電，人觸及金屬外殼，人體通過大地和工作接地構成回路，就會觸電。

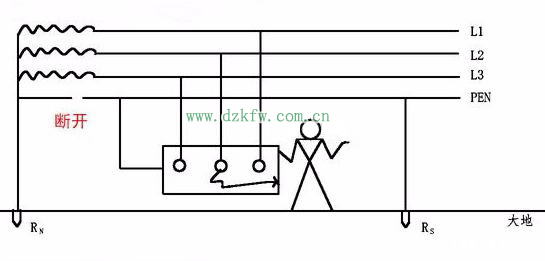

圖3中，有重復接地，如果零線斷開，設備漏電，金屬外殼通過重復接地線和人體接入大地，由于導線比人體阻值小的多，所以大大的減輕或消除人體觸電。
