會員注冊 任何一種非線性器件都可以用來產生調幅彼。晶體管是一種非線性器件，只要讓其工作在非線性（甲乙類，乙類或丙類）狀態下，即可用它構成調幅電路。一般總是把高頻載波信號和調制信號分別加在諧振功率放大器的晶體管的某個電極上，利用晶體管的發射結進行頻率變換，并通過選頻放大，從而達到調幅的目的。根據信號所加的電極不同，可分為基極調幅，集電極調幅和發射極調幅等多種調幅電路。它們的調幅原理基本相同。這里只介紹基極調幅電路。
基極調幅電路如圖Z0906 所示，圖中Cb1，Cb2分別對載波和調制信號旁路以形成通路，C3對載波和調制信號均能旁路。Rb1、Rb2為偏置電路，使晶體管發射結處于臨界導通，從而使放大器工作在甲乙類狀態。Tr1是高頻變壓器，Tr2是低頻變壓器，它們分別使高頻載波信號和低頻調制信號耦合到晶體管基極上。由圖可見，載波電壓、直流偏壓和調制信號電壓在基極電路中是串聯的。故： 如把UBE + um看成是放大器晶體管的總偏壓時，顯然，這個偏壓將隨調制信號變化而變化。如圖Z0907所示。這正是基極調幅電路與諧振功率放大器的區別點。這樣，當加上等幅的高頻載波后，由于基極偏壓的變化，在集電極回路中將出現幅度隨um而變化的一系列高頻電流脈沖，如圖所示。這種高頻電流包含著許多新的頻率成份，又由于集電極電路中的LC回路諧振在ω0上，所以只有ω0，和ω0±Ω三個頻率成份在回路上有較大的壓降，而其他成份都將濾去，因此，在回路兩端便得到調幅電壓ua，如圖所示。

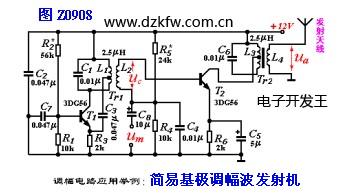

圖Z0908是一個典型的基極調幅、小型近離發射機電路圖。其中T1、C1、L1等組成電感三點式振蕩電路，用以產生頻率f0為1MHz的載波。T2組成甲乙類的基極調幅電路。作為調制信號的音頻信號um，由電容C8耦合到T2的基極與L2耦合來的高頻信號疊加。天線與線圈L4連接，長度由實驗決定。
