會員注冊倍壓整流電路：利用濾波電容的存儲作用，由多個電容和二極管可以獲得幾倍于變壓器副邊電壓的輸出電壓，稱為倍壓整流電路。電路如圖下所示。

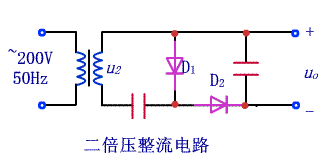

二倍壓整流電路其工作原理
★當u2正半周時節，電壓極性如圖所示，D1導通，D2截止；C1充電，電流方向和C1上電壓極性如圖所示，C1電壓最大值可達 。
★當u2負半周時節，電壓極性如圖所示， D2導通，D1截止；C2充電，電流方向和C2上電壓極性如圖所示，C2電壓最大值可達 。
可見，對電荷的存儲作用，使輸出電壓（即C2上的電壓）為變壓器副邊電壓的兩倍，利用同樣原理可以實現所需倍數的輸出電壓。
多倍壓整流電路其工作原理
如上圖所示為多倍壓整流電路，在空載情況下，根據上述分析方法可得，C1上的電壓為 ，C2～C6上的電壓為 。因此，以C1兩端作為輸出端，輸出電壓的值為 ；以C2兩端作為輸出端，輸出電壓的值為 ；以C1和C3上電壓相加作為輸出，輸出電壓的值為 ……，依此類推，從不同位置輸出，可獲得 的4、5、6倍的輸出電壓。
