會員注冊反饋在電子技術中應用十分廣泛，放大電路采用不同的反饋類型，可以改善放大電路的某些性能指標。因此，研究反饋類型是非常重要的。
反饋按極性分：正、負反饋，按取樣方式分：電壓反饋、電流反饋，按比較方式分：串聯、并聯反饋，按反饋類型分：電壓串聯負（或正）反饋、電壓并聯負（或正）反饋、電流串聯負（或正）反饋、電流串聯負（或正）反饋。
反饋類型的判別
一、“找輸出”確定電壓反饋、還是電流反饋
步驟： 1. 根據放大電路標注的輸出，確定直接輸出端和間接輸出端。
2. 反饋元件一端接直接輸出端為電壓反饋，若反饋元件一端接間接輸出 端為電流反饋。

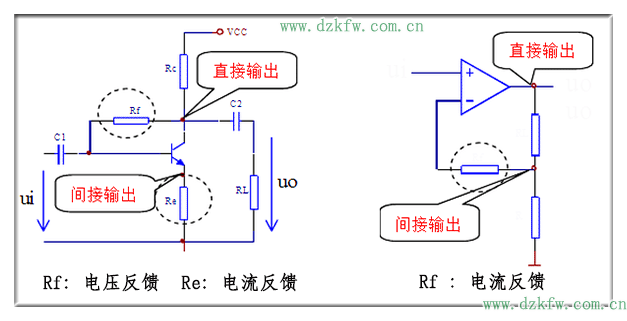

實例：
二、“看基極（運放要看信號源端）”確定并聯反饋、還是串聯反饋
方法：反饋元件的另一端接在基極為并聯反饋，否則為串聯反饋。

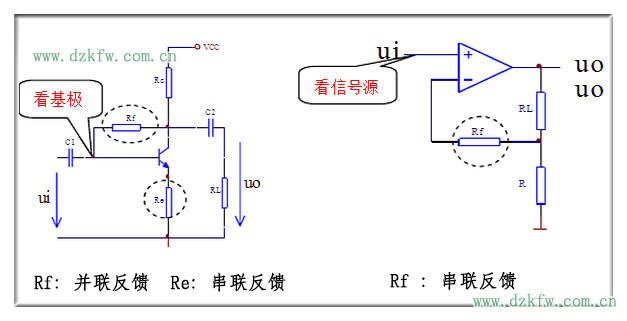

實例：
三、“判極性”確定正、負反饋
“+”就是正反饋，“-” 就是負反饋，正負反饋用瞬時極性法。
實例：
四、“定類型” 根據上述“找輸出、看基極、（運放要看輸入端）、判極性”最后“定類型”。

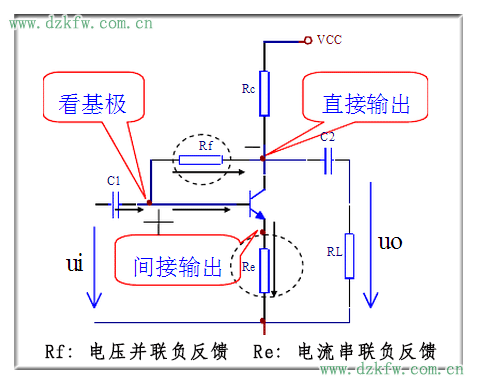

實例：
結束語：直接輸出定電壓， 間接輸出定電流， 接在基極是并聯， 入了大地是串聯，
并聯反饋寫電流， 串聯反饋寫電壓， 正負極性用瞬時。
