會員注冊 諧振法是測量阻抗的另一種基本方法，它是利用調諧回路的諧振特性而建立的測量方法。測量精度雖說不如交流電橋法高，但是由于測量線路簡單方便，在技術上的困難要比高頻電橋小(主要是雜散耦合的影響)。再加上高頻電路元件大多為調諧回路元件使用，故用諧振法進行測量也比較符合其工作的實際情況。
典型的諧振法測量儀器是Q表，所以諧振法又稱Q表法，其工作頻率范圍相當寬。

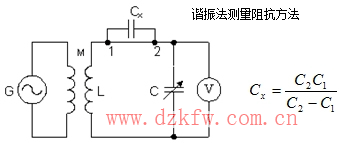

諧振法測量原理如下圖所示，它由振蕩源，已知元件和被測元件組成的，諧振回路以及諧振指示器組成。當回路達到諧振時，有
且回路總阻抗為零，即
１、諧振法測電感，諧振電路測量電感
測量小電感量的電感時用串聯替代法，如下圖所示：
然后去掉1、2之間的短路線，將Lx按入回路，保持信號源頻率不變，調節C至C2時，回路再次諧振，此時
測量較大的電感常采用并聯替代法，如圖5-1所示。先不接LX，可變電容C調到小容量位置，這時C為C1，調節信號源頻率使回路諧振，此時有
，

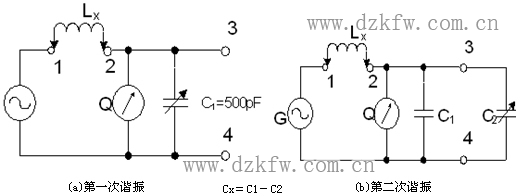

并聯替代法測量電感，如圖1所示：
圖1 并聯替代法測量電感
２、諧振法測量電容
（1）直接法測量電容
把被測電容Cx接好，調節振蕩源頻率f，使電壓表指示最大，則被測電容為
直接法測量電容的誤差包含：分布電容(線圈和接線分布電容)引起的誤差；當頻率過高時引線電感引起的誤差；當回路Q值較低時，諧振曲線很平坦，不容易準確找出諧振點(電壓表指示值最大)，也會產生誤差。
（2）替代法測電容
1）并聯替代法
它適合于測量小電容。其測量誤差主要取決于可變標準電容的刻度誤差。
用替代法測電容，可以消除由于分布電容引起的測量誤差，測試電路，如下圖所示：
C是一只已定度好的可變電容器，其容量變化范圍大于被測的電容量。在不接Cx的情況下，將可變電容C調到某一容量較大的位置，設其容量為C1，調節信號源頻率，使回路諧振。然后接入被測電容Cx，信號源頻率保持不變，此時回路失諧，重新調節C使回路再次諧振，這時C為C2，那么被測電容Cx＝C1－C2。
2）串聯替代法
當被測電容容量大于標準電容器的最大容量時，必須用串聯接法，如下圖所示。先將圖中1、2兩端短路，調到容量較小位置，調節信號源頻率使回路諧振，這時電容量為C1。然后拆除短路線，將Cx接入回路，保持信號源頻率不變，調節c使回路再次諧振，此時可變電容C為C2，顯然Cl等于C2與CX的串聯值。
３、電容量的測量
（1）小于460pF電容的測量
（2）大于460pF電容的測量
大于460pF電容的測量可以來用串聯替代法來測量：將標準電感接至Lx接線柱，調節主調電容刻度盤。使Q值表指示最大，刻度盤讀數記為C1；取下標準電感，將其與被測電容串聯后再接于Lx接線柱上，重調主調電容刻度盤使Q值表指示再次達到最大，此時刻度盤讀數記為C2。被測電容Cx為：
