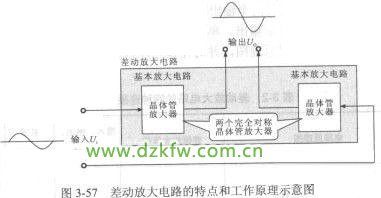

會員注冊在對差動放大電路進行識讀前，應首先了解差點放大電路的特點和工作流程。由于零點漂移與輸入信號同屬信號變化緩慢的“直流”量，如果漂移的大小接近或者超過了輸入信號，那么輸入信號將被零點漂移所淹沒。因此，減小零點漂移就成為制作高質量直流放大器的一個重要目標。而直流敖大器的各種電路形式。差動放大電路是一種能有效抑制零點漂移的直流放大電路，它又稱差分放大電路，其電路特點和工作原理示意圖如圖3-57所示。它常用在多級放大電路的前置級，也是運算放大器中的基本電路。

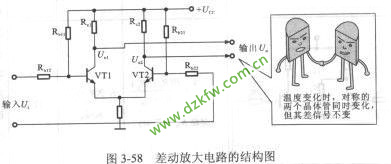

下面以典型的差動放大電路為例，T7024介紹其基本結構和識圖方法，圖3-58所示為差動放大電路的結構圖。
由圖可見，它實際上是由兩個對稱的單管共射放大電路組成的。其中VT1和VT2是兩只特性相同的三極管，Rbl1和Rb21是偏置電阻器，Rb12和Rb22是基極限流電阻器，而心1和Rc2是集電極負載電阻器。通常為了滿足對稱的要求，必須使Rbll=Rb21，Rb12=Rb22，Rcl=Rc2。Ui是輸入信號電壓，它經Rbl和Rb2分壓為Ui1和Ui2，分別加到兩管的基極（稱為雙端輸入）；Uo是輸出電壓，它為兩管輸出電壓之差，即Uo= Uol- U02（稱為雙端輸出）。
(1)對零點漂移的抑制作用
由于VT1和VT2完全對稱，所以在沒有加入輸入信號時（即當Ui=0時），Uol=U02，Uo=Uol-U02=0。如果由于某種原因，使兩管集電極電流發生變化，那么，它們各自的變化量大小相等，方向相同。即△UCl=△UC2，則輸出變化量△Uo=△U01-△U02=0，這就說明，零點漂移因相互補償而抵消了，仍使輸出電壓為0。顯然，這種差動式放大電路兩邊的對稱性越好，其抑制零點漂移的效果越好。
(2)差動放大器放大有用信號的原理
實際的輸入信號（即有用信號）電壓通常加到兩個輸入端之間（稱為雙端輸入），由于電路對稱，且有Uol=-U02，所以Uo=U01-U02=2Uo，因此輸出電壓不但不會為0，反而比單管輸出大一倍。這就是差動放大器可以有效放大有用輸入信號的原理。
