OTL電路為推挽式無輸出變壓器功率放大電路。通常采用單電源供電，從兩組串聯的輸出中點通過電容耦合輸出信號。省去輸出變壓器的功率放大電路通常稱為OTL（OutputTransformerLess）電路。OTL（Outputtransformerless）電路是一種沒有輸出變壓器的功率放大電路。過去大功率的功率放大器多采用變壓器耦合方式，以解決阻抗變換問題，使電路得到最佳負載值。

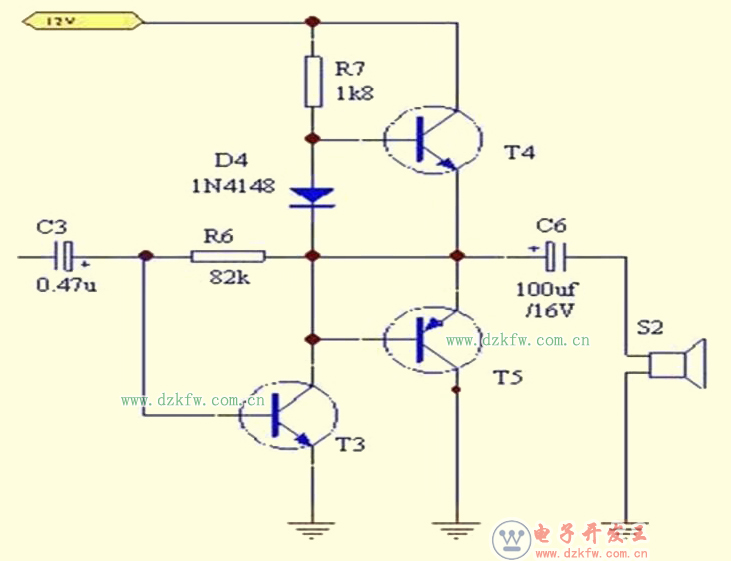

省去輸出變壓器的功率放大電路通常稱為OTL（OutputTransformerLess）電路。但是，這種電路有體積大、笨重、頻率特性不好等缺點，目前已較少使用，現在主流是BTL電路與OCL電路。OTL電路不再用輸出變壓器，而采用輸出電容與負載連接的互補對稱功率放大電路，使電路輕便、適于電路的集成化，只要輸出電容的容量足夠大，電路的頻率特性也能保證，是最基礎的一種功率放大電路。（右圖的電路中有錯誤，二極管D1的存在是為了抬高T4基極電壓，從而使T4處于預導通狀態，防止交越失真，這樣一個二極管在實際電路中往往是不夠的，應該在原電路中再串接一個二極管，或者將二極管換為一個較大的電阻）。

它的特點是：采用互補對稱電路（NPN、PNP參數一致，互補對稱，均為射隨組態，串聯，中間兩管子的射極作為輸出），有輸出電容，單電源供電，電路輕便可靠�！皟山M串聯的輸出中點”可理解為采用互補對稱電路（NPN、PNP參數一致，互補對稱，均為射隨組態，串聯，中間兩管子的射極作為輸出）。OTL電路的優點是只需要一組電源供電。缺點是需要能把一組電源變成了兩組對稱正、負電源的大電容；低頻特性差。

otl功率放大器電路圖（一）

典型電路如下圖所示�；パa對稱式OTL功率放大器的功率放大管由一只NPN型三極管VT2和一只PNP型三極管VT3構成，所以只需要一個基極信號就可以工作，而這個信號就是激勵管VT1的集電極輸出的電壓信號。

電源VCC不僅通過偏置電阻R1，R2為激勵管VT1的基極提供一定的偏置電壓，而且通過R3，R4為放大管VT3，VT2的基極提供偏置電壓。當輸入信號Ui的負半周信號經C1耦合到VT1的基極，經它倒相放大后，VT3截止，VT2導通，它的集電極電流由VCC經VT2、輸出耦合電容C2、揚聲器BL到地構成回路，不僅形成輸出信號的上半周，而且使C2建立左正、右負的直流電壓（電壓值為VCC的1/2左右）；當Ui的正半周信號通過C1耦合，再經VT1倒相放大后，使VT2截止，VT3導通，它的集電極電流由C4經VT2、BL構成回路，形成輸出信號的負半周，這樣，就可以得到一個完整的信號。

otl功率放大器電路圖（二）

說到功放，那么做簡單的一種電路組成形式就是OTL，其電路屬于單端推挽式的無輸出變壓形式的功率放大器。其一般都是采用電源直接供電，首先從電路中串聯兩組晶體管中輸出，然后中點在通過相應的電容輸出信號。這種簡單的功放比起過去采用變壓器耦合方式的大功率放大器，解決了其具有的阻抗變換問題，使得電路達到了最佳的負載值。

otl功率放大器電路圖（三）

當輸入信號處于正半周期時，T3導通，T2截止，于是T3以射級輸出的形式將信號傳遞給負載，同時向C0充電，因為C0電容量大，其上的電壓基本不變，維持在1/2VCC；當輸入信號處在負半周時，T2導通，T3截止，已充電的C0充當T2的電源，同時放電T2也以射級輸出形式將信號傳輸給負載，這樣在負載上得到了完整的輸出波形。

OTL是“無輸出變壓器”的英文縮寫。世就是說OTL功率放大器不再使用輸出變壓器。因采用交流輸出方式，所以該電路有輸出耦合電容。該形式的放大電路具有效率高、功率大、失真小和安全性高、容易集成等優點，所以得到了廣泛的應用。OTL功率放大器主要有變壓器倒相式、三及管倒相式和互補對稱式三種。

otl功率放大器電路圖（四）

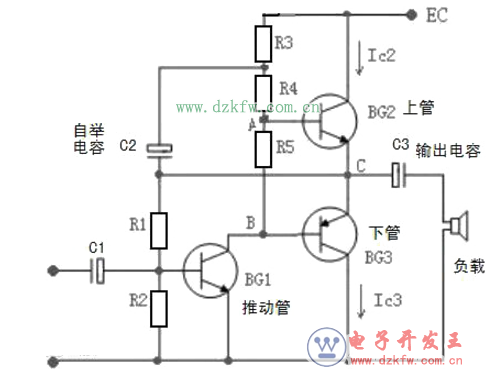

下圖是典形的OTL電路，其工作點的調整有2點：

1.中點電位（C點電位）為EC/2．第二，BG2和BG3提供一定的正向偏置電壓．首先調整C點電壓VC，圖3中的R3，R4，R5是BG1的集電極，其中R3和C2組成自舉電路，R5則是為了給BG2，BG3提供偏壓的．為了避免調整VC時因R5數值不合適而造成BG2，BG3的集電極電流過大，可將R5短接，R1，R2是BG1的偏流電阻，調整R1使VC=EC/2

2． 接著調整BG2，BG3的工作電流，從圖3中可看出，BG2，BG3的發射極電壓由R5兩端的電壓所確定，即VA－B=VBE1+VBE2，所以只要調整R5的大小就能達到調整BG2，BG3工作電流的目的．實際調整時因R5數值很小，可用一個100歐的電位器代替，將電流表串聯到BG2的集電極與EC之間，一邊調節電位器，一邊觀察電流表的指示，使電流指示為5－－10毫安即可．需要說明，VC及BG2，BG3電流在調整時，會相互影響，VC調好后再調IC2，IC3時，VC又要變化，因此還要再調R1使VC再回到EC/2值．而調整R1時，又使IC2，IC3變化，所以需要反復調整幾次才行。

otl功率放大器電路圖（五）

差動放大電路在OTL音頻功率放大器中的應用

圖所示為OTL音頻功率放大器（無輸出變壓器的功率放大器）。電路中，VT1、VT2構成差動輸入級電壓放大器，VT3是推動管，VD4和VD5為功率放大輸出管的靜態偏置二極管，VT6～VT9構成復合互補對稱式o-rL電路，是輸出級電路。其中VT6和VT7為兩只NPN型同極性復合管，等效成一只NPN型晶體管，VT8和VT9分別是PNP型和NPN型復合管，等效成一只PNP型晶體管。

輸入信號U經過耦合電容器c1加到VT1管的基極，經放大后從其集電極輸出，直接耦合到VT3管的基極，放大后從其集電極輸出。VT3管集電極輸出的正半周信號經VT6和VT7放大，由C7耦合到SP1中，VT3管集電極輸出的負半J習信號經VT8和VT9放大，也由C7耦合到SP1中，在SP1上獲得正、負半周一個完整的信號。

VT1和V-12管構成單端輸入、單端輸出式差動電路，是一級電壓放大器。VT1管的基極偏要由Ri提供，V12管的基授偏置由R7提供，R7的右端接輸出端，其直流電壓為1／2 （-卜V）．推動級VT3管的基極電壓取自VT1管的集電極，超兩極之間采用直接耦合方式。c5是VT3的高頻電壓并聯負反饋式捎振電容器，它電容量較小，對音頻信號而言里開路，對于高頻信號容抗很小，而具有大的負反饋作用，以抑制放大器可能出現的高頻自激。

otl功率放大器電路圖（六）

OTL是英文Output Transformer Less 的簡寫，意思是無輸出變壓器。OTL功率放大器就是沒有輸出耦合變壓器的功率放大器電路。 OTL功率放大器大多數采用互補推挽輸出級電路。

下圖所示為互補對稱式OTL功率放大電路。T2為一只NPN型功率晶體管，T3為一只PNP型晶體管，它們組成互補推挽輸出管，T1為電壓放大激勵管。信號經過C1耦合送入T1進行放大后，從T1集電極產生的信號正半周使T2導通，負半周則使T3導通，經過放大后的信號通過電容C3后輸出至揚聲器。 電路中電容C2為自舉電容，它和R2及R3組成自舉電路，使B點的電位隨輸出電壓的增高而增高，擴大了電路的動態范圍。
